Stulz CompTrol Interface III Schnellstartanleitung

CompTrol
Schnellstartanleitung
1
Konfigurieren
2
Anschließen
3
Steuern
1
Konfigurieren

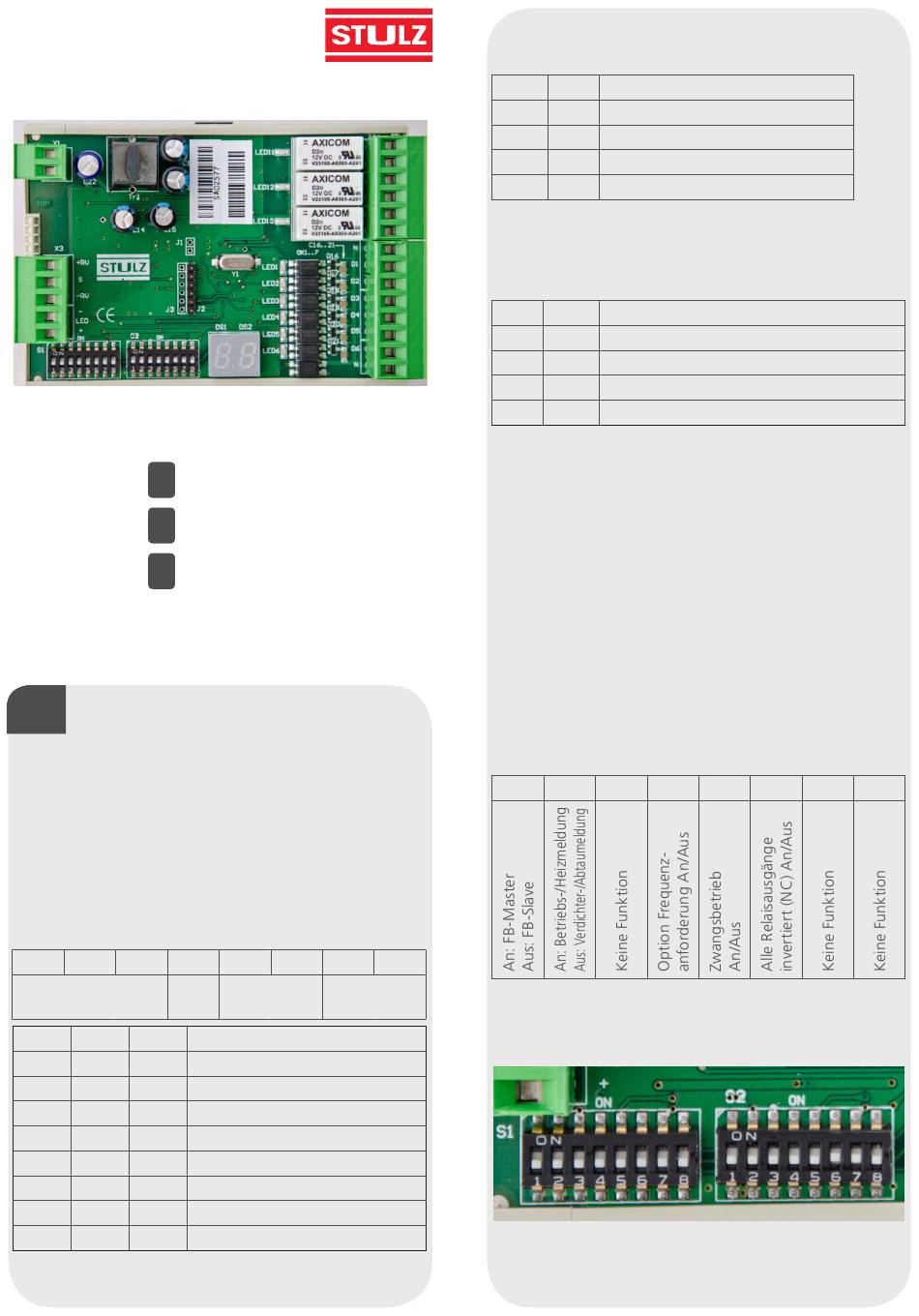

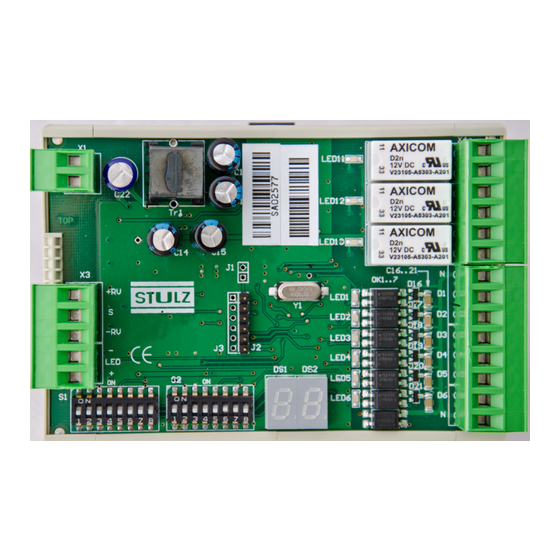

Was ist CompTrol
Das Erweiterungsmodul CompTol® Interface III ermög-
licht die Anbindung einer externen Steuerung an den
Fernbedienungsbus der Klima-Innengeräte.
In dieser Schnellstartanleitung wird nur die Funktion
des Programms 0 erklärt! Detaillierte Informationen zu den
einzelnen Programmen finden Sie im technischen Handbuch.
DIP-Schalter-Konfiguration S1
Die CompTrol Interface III bietet per DIP-Schalter fol-
®
gende Konfigurationsmöglichkeiten:
S1-1 S1-2 S1-3 S1-4
Programmwahl frei
S1-1 S1-2 S1-3
Aus Aus Aus
An Aus Aus
Aus An Aus
An An Aus
Aus Aus An
An Aus An
Aus An An
An An An
Die DIP-Schalter dürfen nur im spannungslosen Zustand
verstellt werden!
Interface III
®
Interface III?
®
S1-5 S1-6 S1-7
Regelungs- 7-Segment-
dämpfung Anzeige
Programm
Programm 0
Programm 1
Programm 2
Programm 3
Programm 4
Programm 5
Programm 6
Programm 7
In den Programmen 6, 7 und der Option „direkte Kom-
pressoranforderung" in Programm 0
S1-5 S1-6
Aus Aus
An Aus
Aus An
An An
Hier wird festgelegt, was im Betrieb auf der 7-Segment-
Anzeige angezeigt wird. Diese DIP-Schalter können auch
im laufenden Betrieb verstellt werden.
S1-7 S1-8
Aus Aus
An Aus
Aus An
An An
Das Programm 0 bietet die Möglichkeit, über ein analo-
ges 0-10 V Signal einer externen Steuerung den Tempe-
ratursollwert des Klimagerätes zu verstellen. Zusätzlich
kann über digitale Ein- und Ausgänge zum Beispiel der
Betriebsmodus oder die Lüfterstufe verstellt werden.
Außerdem kann eine Alarm-, Verdichter- oder Abtau-
meldung ausgegeben werden.
Die Schalter-Stellung von S2 hat je nach Programm ver-
schiedene Belegungen.
Im Programm 0 sieht die Belegung folgenderweise aus:
S2-1 S2-2
S1-8
Regelungsdämpfung
Einstellung
Regelungsdämpfung Aus
1 Sekunden Regelungsdämpfung
2 Sekunden Regelungsdämpfung
5 Sekunden Regelungsdämpfung
7-Segment-Anzeige
Anzeige
Temperatur Sollwert (°C)
Temperatur Istwert (°C)
Lüfterstufe (F1, F2, F3)
Fehlercode (E01 - E99)
Programm 0
DIP-Schalter-Konfiguration S2
S2-3 S2-4 S2-5 S2-6 S2-7 S2-8
