C7000 Advanced
.../EA-Rohdaten
.../EA-Rohdaten/D-EIN
.../EA-Rohdaten/D-AUS
BA C7000 für EC Tower | DE | 01-2019 | 1000755
Info

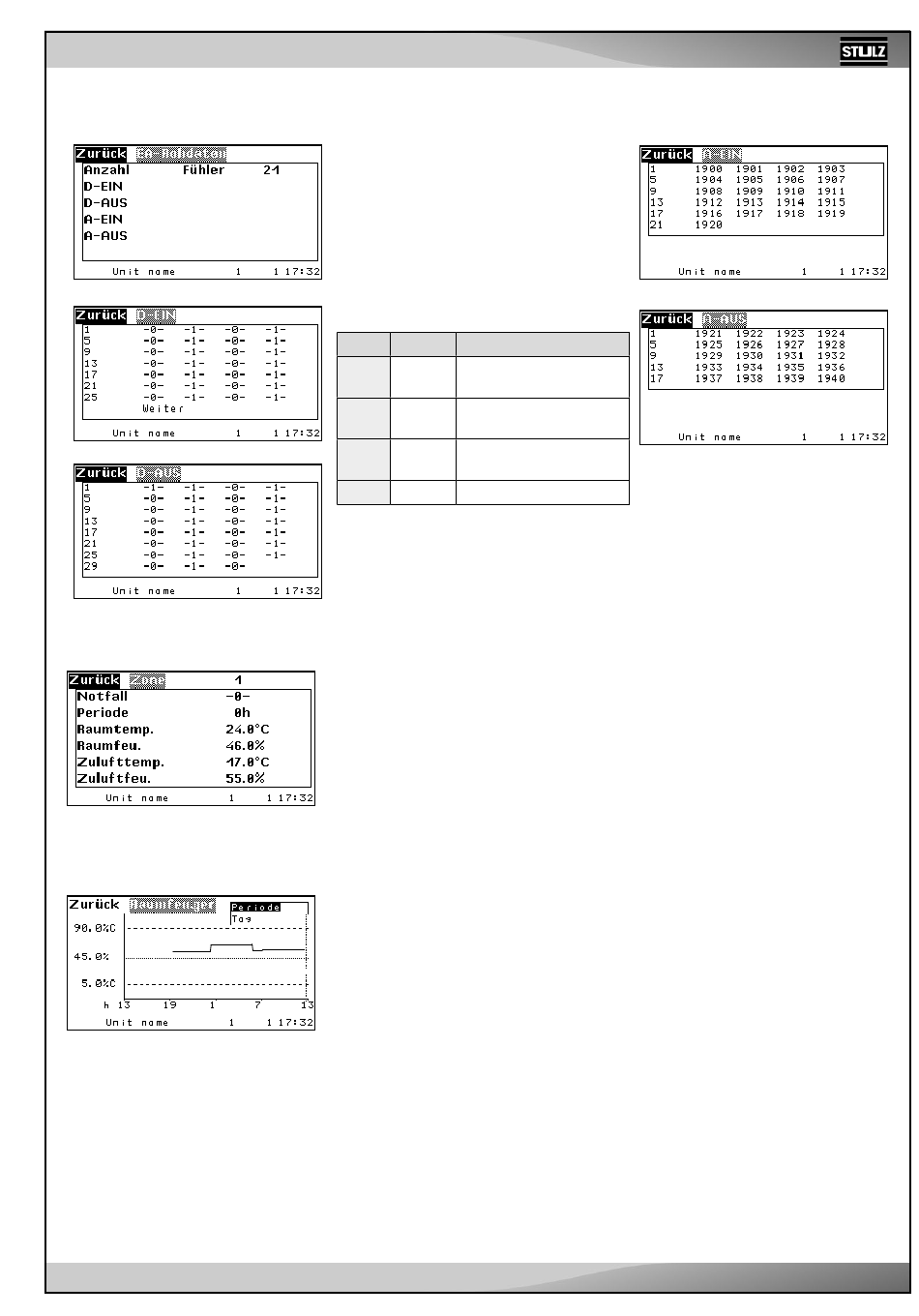

Das Menü ".../EA-Rohdaten" zeigt die Anzahl
der konfigurierten Fühler an.
Die Untermenüs "D-IN", "D-OUT", "A-IN",
"A-OUT" dienen zur Diagnose und zeigen
den Zustand jedes digitalen und analogen
Ein-/Ausganges an.
In der ersten Zeile werden die Eingänge 1 bis
4 angezeigt, in der zweiten Zeile die Eingänge
von 5 bis 8 usw.
Die Bedeutung der angezeigten Werte ist der
untenstehenden Tabelle zu entnehmen.
Anzeige
D-IN 1
D-OUT 1
A-IN 0-4095
A-OUT 0-4095
* Ausnahme: Bei Ausübung der Funktion "Ent-
feuchtung" ist das Relais nicht angezogen.
Wenn das Gerät einer Zone zugeordnet ist, werden hier Werte der Zone angezeigt, in
welcher sich das Gerät befindet. Im einzelnen wird angezeigt, ob der Notbetrieb für die
Zone gerade aktiviert ist, die Sequencingzeit der Zone, die Raumtemperatur, die Raum-
feuchte, die Zulufttemperatur und die Zuluftfeuchte der Zone.
Wenn die Mittelwertbildung deaktiviert ist, entsprechen diese Werte den gemessenen
Gerätewerten.
Mit Hilfe des Datenloggers ist es möglich, Messwerte oder vom Regler errechnete Mit-
telwerte (Zonenwerte) zu speichern und in Form einer graphischen Kurve darzustellen,
sodass der zeitliche Verlauf dieser Werte sichtbar wird.
Zwei verschiedene Werte können gleichzeitig erfasst werden.
In diesem Fenster stellen Sie den darzustellenden Zeitraum ein. Weitere Angaben
(Messwerttyp und Taktrate) können im Konfig-Menü definiert werden.
5 verschiedene Zeiträume stehen zur Wahl: Stunde (bei dieser Einstellung werden die
letzten 3 Stunden angezeigt), Tag, Woche, Monat und Jahr.
Der Zeitraum wird horizontal dargestellt, eine senkrechte gestrichelte Linie markiert den
aktuellen Zeitpunkt.
In vertikaler Richtung wird der Bereich der Messwertgröße innerhalb der Grenzwerte (so-
fern für den Wertetyp vorhanden) dargestellt. Zwei äußere gestrichelte Linien markieren
die Grenzwerte. Eine innere gepunktete Linie markiert den Sollwert, sofern vorhanden.
Der Verlauf des Messwertes wird mit einer durchgezogenen Linie dargestellt.
Hinweis:
Bevor Werte dargestellt werden können, muss das Aufzeichnen im Konfig-Menü aktiviert
werden.
Wenn das Gerät spannungslos geschaltet wird, werden die Werte beider Datenlogger
gelöscht. (Die Regelung kann mit der Start/Stopp-Taste ausgeschaltet werden, ohne
dass die Datenlogger gelöscht werden.)
Bedeutung
Spannung liegt an -> kein
Alarm
Relais angezogen* ->
Komponente in Betrieb
0-20mA, 0-10V entspre-
chend Fühlertyp
0-10V
Zone
Statistik/Datenlogger
.../EA-Rohdaten/A-EIN
.../EA-Rohdaten/A-AUS
