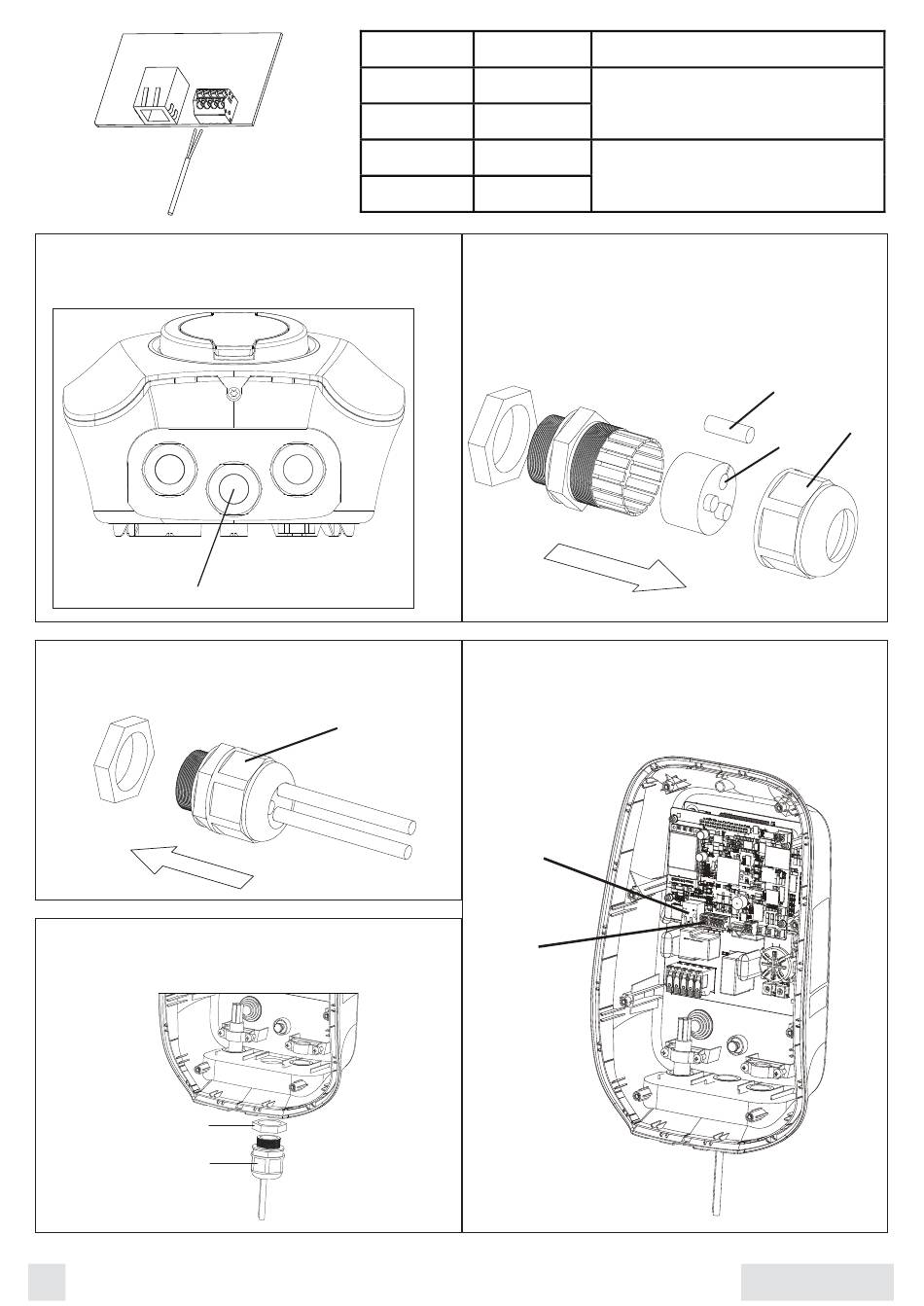

3. Wyjąć środkowy dławik kablowy (A) z dołu
obudowy.
A
5. Założyć dławik kablowy i poluzować zewnętrzną
nakrętkę (A).
6. Zamontować dławik kablowy na dole obudowy i
dokręcić nakrętkę (B), a następnie dokręcić nakrętkę
(A).
B
A
96
CN310 Pin Nazwa
1 RS485A-1
2 RS485B-1
3 RS485A-2
4 RS485B-2
4. Odkręcić zewnętrzną nakrętkę (A), a następnie
wyjąć gumę blokującą (B). Następnie włożyć kabel
ethernetowy
do otworu (C). Powtórzyć ten sam krok odnośnie
montażu kabla RS485.
7. Włożyć wtyczkę RJ45 kabla Ethernet do gniazda
Ethernet RJ45 (A). Włożyć kabel RS485
do gniazda RS485 (B).
A
Opis
Do komunikacji z licznikiem energii
Do komunikacji z licznikiem energii
A
B
B
A
C
