Solplanet SOL APOLLO Serie Schnellinstallationsanleitung Seite 54

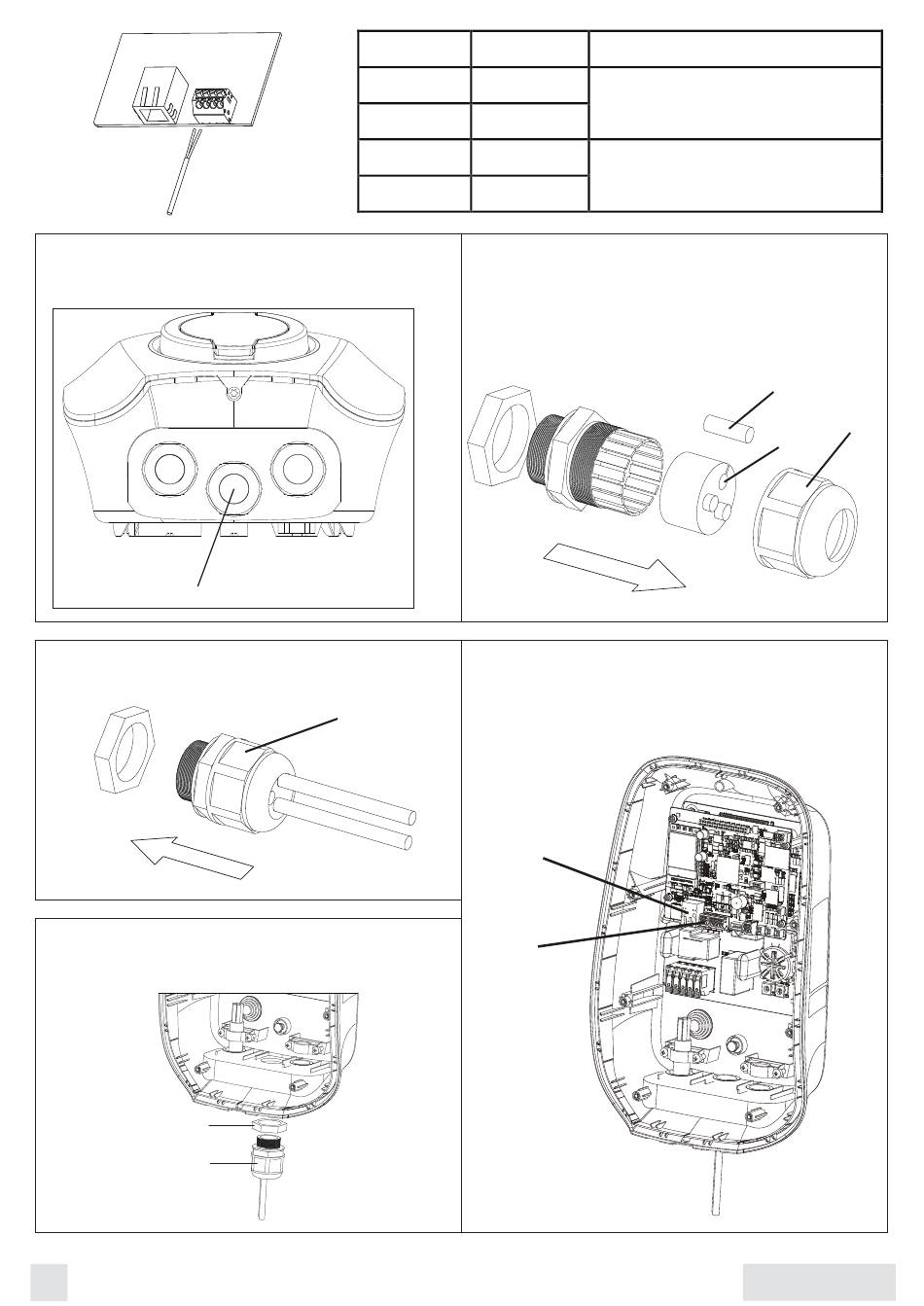

3. Rimuovere il pressacavo centrale (A) dal fondo
dell'involucro.
A
5. Montare il pressacavo e allentare il dado esterno
(A).
6. Installare il pressacavo sul fondo dell'involucro e
fissare il dado (B), quindi fissare il dado (A).
B
A
52
CN310 Pin Nome
1 RS485A-1
2 RS485B-1
3 RS485A-2
4 RS485B-2
4. Rimuovere il dado esterno (A), quindi rimuovere il
gommino di bloccaggio (B). Inserire quindi il cavo
Ethernet nel foro (C). Ripetere l'analoga operazione
per l'installazione del cavo RS485.
7. Inserire la spina RJ45 del cavo Ethernet nella
presa Ethernet RJ45 (A). Mettere il cavo RS485
nella presa RS485 (B).
A
Descrizione
Per la comunicazione con un
contatore di energia
Per la comunicazione con un
contatore di energia
A
B
B
A
C
Italiano
