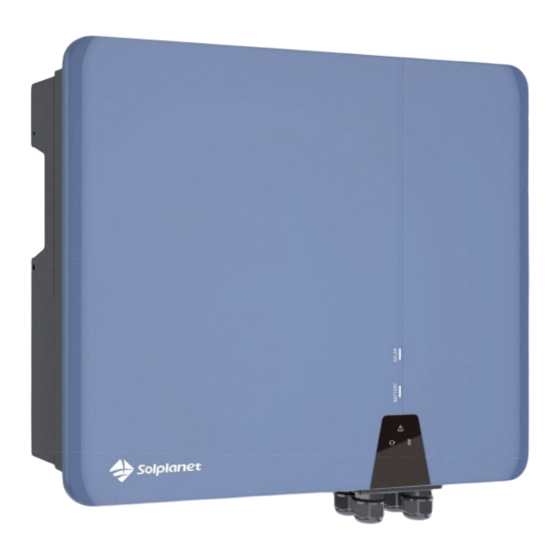

Solplanet ASW05kH-T2 Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Solplanet Anleitungen
  4. Wechselrichter
  5. ASW05kH-T2
  6. Bedienungshandbuch

Solplanet ASW05kH-T2 Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für ASW05kH-T2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ASW05kH/06kH/08kH/10kH/12kH-T2
ASW05kH/06kH/08kH/10kH/12kH-T2-O
ASW08kH/10kH/12kH-T3
ASW08kH/10kH/12kH-T3-O
Dreiphasiger Hybrid-Wechselrichter
Bedienungshandbuch
