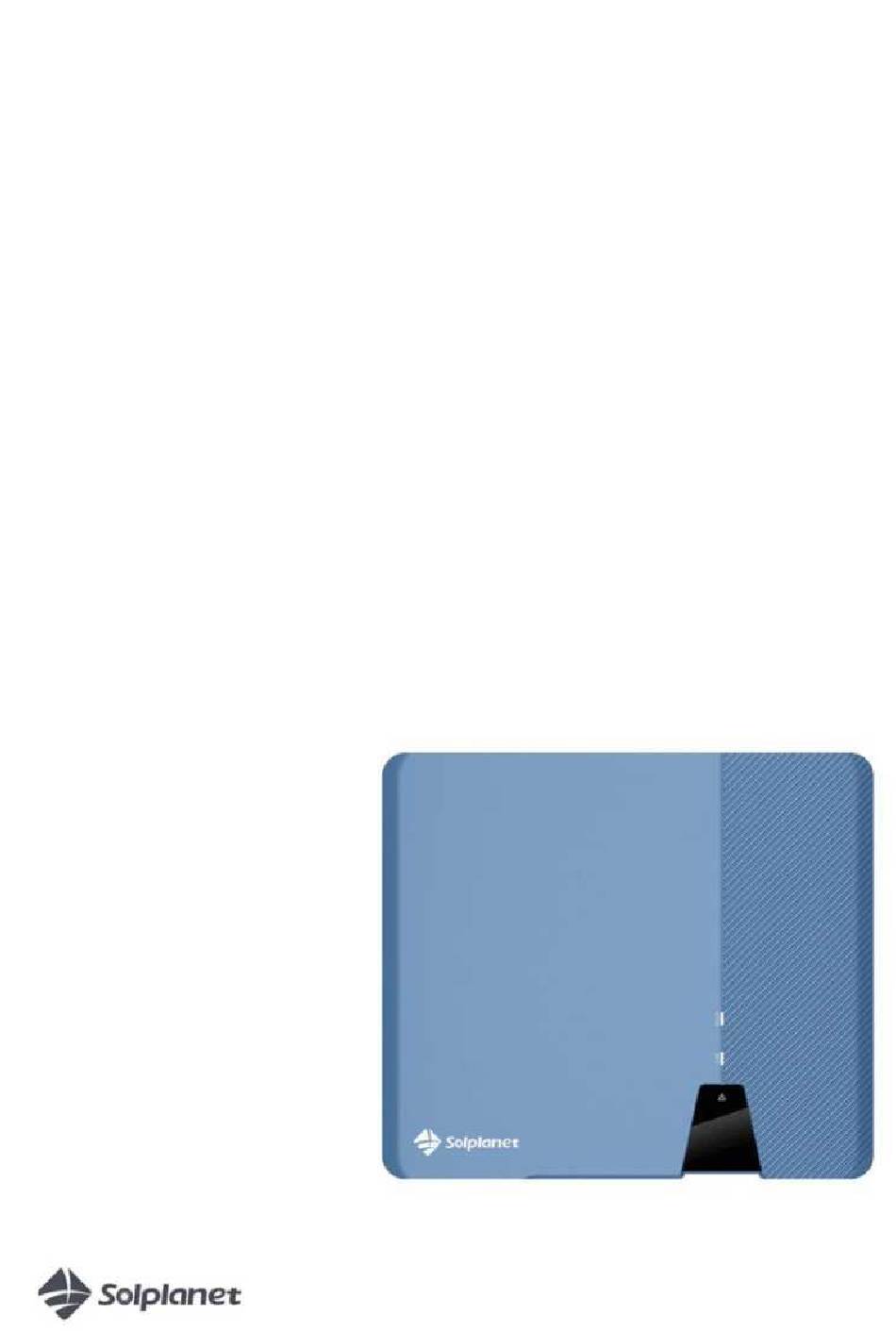

- Seite 1 Dreiphasiger Wechselrichter SERIE ASW LT Bedienungsanleitung ASW3K / 4K / 5K / 6K / 8K / 10K / 12K / 15K / 17K / 20K-LT-G2-Pro...
- Seite 2 Wechselrichter der Serie ASW LT-G2-Pro Inhaltsverzeichnis Hinweise zu diesem Handbuch ..............4 Allgemeine Hinweise ................... 4 Geltungsbereich ................... 4 Zielgruppe ..................... 5 In diesem Handbuch verwendete Symbole ..........5 Sicherheit ....................7 Verwendungszweck ..................7 Wichtige Sicherheitshinweise ..............8 Symbole auf der Kennzeichnung ..............9 Auspacken ....................
- Seite 3 5.4.2 Netzanschluss ..................25 5.4.3 Zusätzlicher Erdungsanschluss ............27 Gleichstromanschluss ................28 5.5.1 Anforderungen für den Gleichstromanschluss ....... 28 5.5.2 Montage der Gleichstromstecker ............29 5.5.3 Demontage der Gleichstromstecker ..........30 5.5.4 Anschluss der PV-Anlage ..............32 Anschluss der Kommunikationsgeräte ............. 34 5.6.1 Montage des WLAN- oder 4G-Sticks ..........
- Seite 4 Display ....................46 Übersicht über das Bedienfeld ..............46 LED-Anzeigen ....................46 Trennung des Wechselrichters von Spannungsquellen ....48 Technische Daten ................. 50 10.1 Gleichstromeingangsdaten ..............50 10.2 Wechselstromausgangsdaten ..............53 10.3 Allgemeine Daten ..................57 10.4 Sicherheitsvorschriften ................57 10.5 Werkzeuge und Drehmoment ..............
- Seite 5 1 Hinweise zu diesem Handbuch 1.1 Allgemeine Hinweise Der Wechselrichter der Serie ASW LT-G2-Pro ist ein dreiphasiger String- Wechselrichter mit zwei unabhängigen MPPTs ohne Trafo. Er wandelt den vom Photovoltaikmodul (PV) erzeugten Gleichstrom (DC) in einen dreiphasigen Wechselstrom (AC) um und speist ihn in das Versorgungsnetz ein. 1.2 Geltungsbereich Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme und Wartung der folgenden Wechselrichter:...
- Seite 6 1.3 Zielgruppe Dieses Handbuch richtet sich nur an qualifizierte Elektriker, die die Arbeiten genau wie beschrieben ausführen müssen. Alle Personen, die Wechselrichter installieren, müssen in der Beachtung der allgemeinen Sicherheit bei der Arbeit an elektrischen Geräten geschult und erfahren sein. Das Montagepersonal sollte auch mit den lokalen Anforderungen, Regeln und Vorschriften vertraut sein.
- Seite 7 ACHTUNG ACHTUNG weist auf eine gefährliche Situation hin, die bei Nichtbeachtung leichte oder mäßige Verletzungen zur Folge haben kann. HINWEIS HINWEIS weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschäden führen kann. INFORMATIONEN, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicherheitsrelevant sind.
- Seite 8 2 Sicherheit Verwendungszweck Der Wechselrichter der Serie ASW LT-G2-Pro wandelt den Gleichstrom von den PV-Anlagen in netzkonformen Wechselstrom um. Der Wechselrichter der Serie ASW LT-G2-Pro eignet sich für den Gebrauch im Innen- und Außenbereich. Der Wechselrichter der Serie ASW LT-G2-Pro darf nur mit PV-Arrays (PV-Module und Verkabelung) der Schutzklasse II gemäß...
- Seite 9 2.2 Wichtige Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag beim Berühren von spannungsführenden Bauteilen oder Kabeln • Sämtliche Arbeiten am Produkt dürfen nur von qualifiziertem Personal durchgeführt werden, das alle in diesem Dokument enthaltenen Sicherheitshinweise gelesen und vollständig verstanden hat. • Öffnen Sie nicht den Wechselrichter. •...
- Seite 10 WARNUNG Verletzungsgefahr durch Stromschlag Das Berühren eines nicht geerdeten PV-Moduls oder eines Array-Rahmens kann zu einem tödlichen Stromschlag führen. • Verbinden und erden Sie die Photovoltaik-Module, den Array-Rahmen und die elektrisch leitfähigen Oberflächen so, dass eine durchgehende Leitung besteht. ACHTUNG Verbrennungsgefahr durch heiße Gehäuseteile Einige Teile des Gehäuses können während des Betriebs heiß...
- Seite 11 Vorsicht vor Hochspannung und hohem Betriebsstrom Der Wechselrichter läuft unter hoher Spannung und Stromstärke. Arbeiten am Wechselrichter dürfen nur von qualifizierten und autorisierten Elektrikern durchgeführt werden. Vorsicht vor heißen Oberflächen Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden Sie Kontakt während des Betriebs. WEEE-Bezeichnung Entsorgen Sie das Produkt nicht zusammen mit dem Hausmüll, sondern Übereinstimmung...
- Seite 12 3 Auspacken 3.1 Lieferumfang Gegenst Beschreibung Menge Wechselrichter 1 Stück Wandhalterung 1 Stück Gleichstromstecker 2 Paar (3–10K), 3 Paar (12– 15K), 4 Paar (17–20K) Wechselstromanschluss 1 Stück Dokumentation 1 Stück Schraubenzubehör 1 Stück 4G/WLAN-Stick 1 Stück Kommunikationsabdeckung 2 Stück Gleichstromstecker 3~10 KW:2+2 AC-Anschluss...
- Seite 13 3.2 Überprüfung auf Transportschäden Prüfen Sie die Verpackung bei Lieferung gründlich. Wenn Sie Schäden an der Verpackung feststellen, die darauf hindeuten, dass der Wechselrichter beschädigt sein könnte, informieren Sie unverzüglich den zuständigen Versanddienstleister. Bei Bedarf helfen wir Ihnen gerne weiter. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 14 4 Montage 4.1 Voraussetzungen für die Montage GEFAHR Lebensgefahr aufgrund von Brand oder Explosion Trotz sorgfältiger Konstruktion können elektrische Geräte Brände verursachen. • Montieren Sie den Wechselrichter nicht an brennbaren Baumaterialien. • Montieren Sie den Wechselrichter nicht in Bereichen, in denen brennbare Materialien aufbewahrt werden.
- Seite 15 Richtung Min.-Abstand (mm) Oberhalb Darunter Seiten Abstände für einen Wechselrichter Abstände für mehrere Wechselrichter Montieren Sie den Wechselrichter an keinem Ort, der eine langfristige Exposition gegenüber direkter Sonneneinstrahlung ermöglicht, um eine Leistungsreduzierung durch Überhitzung zu vermeiden. Sorgen Sie für einen optimalen Betrieb und verlängern Sie die Lebensdauer. Vermeiden Sie es, den Wechselrichter direkter Sonneneinstrahlung, Regen und Schnee auszusetzen.
- Seite 16 Die Montageart, der Standort und die Oberfläche müssen für das Gewicht und die Abmessungen des Wechselrichters geeignet sein. Bei der Montage in einem Wohngebiet empfehlen wir, den Wechselrichter auf einer festen Oberfläche zu montieren. Gipskartonplatten und ähnliche Materialien werden aufgrund von hörbaren Vibrationen beim Gebrauch nicht empfohlen. Legen Sie keine Gegenstände auf den Wechselrichter.
- Seite 17 Installieren Sie den Wechselrichter niemals horizontal oder mit einer Vorwärtsneigung oder mit einer Rückwärtsneigung oder gar verkehrt herum. Die horizontale Installation kann zu Schäden am Wechselrichter führen. 13. Montieren Sie den Wechselrichter für eine einfache Inspektion auf Augenhöhe. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 18 4.2 Montage des Wechselrichters ACHTUNG Verletzungsgefahr beim Anheben des Wechselrichters oder beim Herunterfallen. Das Gewicht des Solplanet-Wechselrichters beträgt maximal 18,6 kg. Es besteht Verletzungsgefahr, wenn der Wechselrichter während des Transports oder beim Anbringen oder Entfernen an der Wandhalterung falsch angehoben oder fallen gelassen wird.
- Seite 19 ACHTUNG Verletzungsgefahr durch Herunterfallen des Produkts. Wenn die Tiefe und der Abstand der Löcher nicht korrekt sind, fällt das Produkt möglicherweise von der Wand. • Messen Sie vor dem Einsetzen der Wandanker die Tiefe und den Abstand der Löcher. 2. Setzen Sie nach dem Reinigen der Löcher von Staub und anderen Gegenständen drei Wandanker in die Löcher und befestigen Sie die Wandhalterung mit der mit dem Wechselrichter gelieferten Sechskantschraube an der Wand.
- Seite 20 5. Befestigen Sie die äußeren Lamellen des Kühlkörpers mit M4-Schrauben an beiden Seiten der Wandhalterung. (Schraubendreher des Typs: PH2, Drehmoment: 1,6 Nm). Demontieren Sie den Wechselrichter in umgekehrter Reihenfolge. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 21 5. Stromanschluss 5.1 Sicherheitshinweise GEFAHR Lebensgefahr durch hohe Spannungen der PV-Anlage Bei Sonneneinstrahlung erzeugt die Photovoltaik-Anlage gefährliche Gleichspannung an den Gleichstromleitern und an stromführenden Bauteilen des Produkts. Das Berühren der Gleichstromleiter oder der spannungsführenden Komponenten kann zu tödlichen Stromschlägen führen. Wenn Sie die Gleichstromstecker unter Last vom Produkt trennen, kann ein elektrischer Lichtbogen auftreten, der zu Stromschlägen und Verbrennungen führt.
- Seite 22 5.2 Stromanschlussfeld Gegensta Beschreibung Gleichstromschalter MPP1-Anschluss (3–10K hat 1 Klemmenpaar, 12K–20K hat 2 Klemmenpaare) MPP2-Anschluss (3K–15K hat 1 Klemmenpaar, 17K–20K hat 2 Klemmenpaare) RS485 Kommunikationsschnittstelle COM1/2 Kommunikationsstick-Schnittstelle COM3 Wechselstromanschluss Zusätzliche Erdungsschraube Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 23 5.3 Elektrischer Anschlussplan mit separatem Gleichstromisolator Örtliche Normen oder Vorschriften können erfordern, dass ein separater Gleichstromisolator neben dem Wechselrichter zu installieren ist. Der separate Gleichstromisolator muss jeden PV-Strang des Wechselrichters trennen, damit der gesamte Wechselrichter entfernt werden kann, wenn der Wechselrichter defekt ist. Wir empfehlen den folgenden elektrischen Anschluss: An Netz DC-BOX...
- Seite 24 Gegensta Beschreibung Wert Äußerer Durchmesser 10...16 mm Leiterdurchmesser 2,5...6 mm Abisolierlänge der isolierten Leiter Ca. 13 mm Abisolierlänge des Außenmantels des Ca. 53 mm Wechselstromkabels Der isolierte PE-Leiter muss 2 mm länger sein als die L- und N-Leiter. Für längere Leitungen sollten größere Querschnitte verwendet werden. Kabelausführung Der Leiterquerschnitt sollte so bemessen sein, dass Stromverluste in Kabeln von mehr als 1 % der Nennausgangsleistung vermieden werden.
- Seite 25 am Netzanschlusspunkt in einem Gebäude angeschlossen werden kann. Bei Anlagen mit einer langen Kabeltrasse im Außenbereich sind zusätzliche Maßnahmen zur Reduzierung der Überspannungskategorie IV auf die Überspannungskategorie III erforderlich. Wechselstromleitungsschutzschalter Bei Photovoltaik-Anlagen mit mehreren Wechselrichtern ist jeder Wechselrichter mit einem separaten Leitungsschutzschalter zu schützen. Dadurch wird verhindert, dass nach dem Abschalten eine Restspannung an dem entsprechenden Kabel anliegt.
- Seite 26 Sicherheit in Übereinstimmung mit IEC 62109 bei deaktivierter Erdungsüberwachung. Um bei deaktivierter Erdungsüberwachung die Sicherheit nach IEC 62109 zu gewährleisten, ist die folgende Maßnahme durchzuführen: • Verbinden Sie einen Kupferdraht-Erdungsleiter mit einem Querschnitt von mindestens 10 mm mit dem Wechselstromstecker-Buchseneinsatz. •...
- Seite 27 HINWEIS Schäden am Wechselrichter durch falsche Verdrahtung Wenn die Phasenleitung an die PE-Klemme angeschlossen wurde, funktioniert der Wechselrichter nicht ordnungsgemäß. • Bitte achten Sie darauf, dass der Typ der Leiter mit den Zeichen der Klemmen am Buchsenelement übereinstimmt. 3. Stecken Sie das Erdungskabel (PE), das Neutralleiterkabel (N) und das stromführende Kabel (L1, L2 und L3) des gecrimpten europäischen Steckers in die entsprechenden Löcher des Klemmenblocks, wie durch die Pfeile unten angegeben, und ziehen Sie die Schrauben mit einem 3 mm breiten Inbusschlüssel an.
- Seite 28 5.4.3 Zusätzlicher Erdungsanschluss Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist, können Sie eine zusätzliche Erdung an den Wechselrichter anschließen. Dadurch wird verhindert, dass bei einem Ausfall des Erdungsleiters am Wechselstromanschluss Berührungsstrom auftritt. Vorgehensweise: Richten Sie den Kabelschuh mit dem Schutzleiter aus. Führen Sie die Schraube durch das Loch am Gehäuse und ziehen Sie sie fest an (Schraubendreher vom Typ: PH2, Drehmoment: 2,5 Nm).
- Seite 29 5.5 Gleichstromanschluss GEFAHR Lebensgefahr durch Hochspannung im Wechselrichter. Das Berühren der spannungsführenden Leiter kann zu tödlichen Stromschlägen führen. • Vergewissern Sie sich vor dem Anschluss der PV-Anlage, dass der Gleichstromschalter ausgeschaltet ist und nicht reaktiviert werden kann. • Trennen Sie die Gleichstromstecker nicht unter Last. 5.5.1 Anforderungen bezüglich des Gleichstromanschlusses Anforderungen an die PV-Module eines Strangs: •...
- Seite 30 5.5.2 Montage der Gleichstromstecker GEFAHR Lebensgefahr durch Hochspannung an den Gleichstromleitern Bei Sonneneinstrahlung erzeugt die PV-Anlage gefährliche Gleichspannung, die in den Gleichstromleitern vorhanden ist. Das Berühren der Gleichstromleiter kann zu tödlichen Stromschlägen führen. • Decken Sie die PV-Module ab. • Berühren Sie keine DC-Leiter.
- Seite 31 das abisolierte Kabel und der Gleichstromstecker die gleiche Polarität haben. Schieben Sie die Überwurfmutter bis zum Gewinde und ziehen Sie sie fest. (SW 1 5, Drehmoment: 2,0 Nm) 5.5.3 Demontage der Gleichstromstecker GEFAHR Lebensgefahr durch hohe Spannungen an Gleichstromleitern Bei Sonneneinstrahlung erzeugt die PV-Anlage gefährliche Gleichspannung, die in den Gleichstromleitern vorhanden ist.
- Seite 32 Stellen Sie sicher, dass die Gleichstromversorgung getrennt ist. Schrauben Sie die Überwurfmutter ab. Stecken Sie einen Flachschraubendreher (Klingenbreite: 3,5 mm) in den seitlichen Rastmechanismus und hebeln Sie ihn auf, um den Gleichstromstecker zu lösen. Ziehen Sie den Gleichstromstecker vorsichtig auseinander. Lösen Sie die Klemmhalterung.
- Seite 33 5.5.4 Anschluss der PV-Anlage HINWEIS Beschädigung des Wechselrichters durch Überspannung. Wenn die Spannung der Stränge die maximale Eingangsgleichspannung des Wechselrichters überschreitet, kann er durch Überspannung zerstört werden. Alle Gewährleistungsansprüche erlöschen dann. • Schließen Sie keine Stränge mit einer Leerlaufspannung an, die größer als die maximale DC-Eingangsspannung des Wechselrichters ist.
- Seite 34 Klicken Klick HINWEIS Schäden am Wechselrichter durch eindringende Feuchtigkeit und Staub Verschließen Sie die nicht verwendeten Gleichstromeingänge mit Dichtstopfen, damit Feuchtigkeit und Staub nicht in den Wechselrichter eindringen können. • Vergewissern Sie sich, dass alle Gleichstromstecker sicher abgedichtet sind. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 35 5.6 Kommunikationsgeräteanschluss 5.6.1 Montage des WLAN- oder 4G-Sticks HINWEIS Schäden am Wechselrichter durch elektrostatische Entladung Interne Bauteile des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. Wenn das System die WLAN-Stick- oder 4G-Stick-Überwachung verwendet, sollte der WLAN-Stick oder 4G-Stick an die COM3-Verbindung wie in Abschnitt 5.2 angegeben angeschlossen werden.
- Seite 36 5.6.2 Das RS485-Netzwerkkabel anschließen HINWEIS Der Wechselrichter kann durch falsche Kommunikationsverkabelung beschädigt werden • Interne Komponenten des Wechselrichters können durch falsche Verkabelung zwischen Stromkabel und Signalkabel irreparabel beschädigt werden. Der gesamte Garantieanspruch verfällt. • Bitte prüfen Sie die Verkabelung des RJ45-Steckers, bevor Sie den Kontakt vercrimpen.
- Seite 37 folgenden Pfeilsequenz ab und stecken Sie das korrekt angeschlossene Kabel in den wasserdichten RS485-Kommunikationsclient im optionalen Zubehör. 3. Stecken Sie das Kabel gemäß der Pfeilsequenz in den entsprechenden Kommunikationsstecker, ziehen Sie die Hülse und die Druckkopfschraube am Ende fest. HINWEIS Schäden am Wechselrichter durch eindringende Feuchtigkeit und Staub •...
- Seite 38 5.6.3 Das Kabel des intelligenten Messsystems anschließen Wenn ein intelligenter Zähler angeschlossen werden muss. Die Kabelanforderungen und das Verbindungsverfahren sind die gleichen wie in Kapitel 5.6.2. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 39 6. Kommunikation 6.1 Systemüberwachung über WLAN Der Benutzer kann den Wechselrichter über den externen 4G/WLAN-Stick überwachen. Das Verbindungsdiagramm zwischen dem Wechselrichter und dem Internet ist wie folgt dargestellt. Beide Methoden sind verfügbar. Bitte beachten Sie, dass jeder 4G/WLAN-Stick nur mit 5 Wechselrichtern in Methode1 verbunden werden kann.
- Seite 40 Wie oben gezeigt, bieten wir eine Fernüberwachungsplattform namens „AiSWEI Cloud“ an. Sie können die „AiSWEI App“ auch auf einem Smartphone mit Android- oder iOS-Betriebssystem installieren. Sie können die Website (https://solplanet.net/installer- area/#monitoring) für Systeminformationen aufrufen. Laden Sie das Benutzerhandbuch für das AISWEI Cloud Web oder die AISWEI APP herunter.
- Seite 41 Mögliche Ursache für Kommunikationsfehler aufgrund falscher Verbindung • Der WLAN-Stick unterstützt nur einen Wechselrichter für die Wirkleistungsregelung. • Die Gesamtlänge des Kabels vom Wechselrichter zum intelligenten Messsystem beträgt 100 m. Die Wirkleistungsgrenze kann in der Anwendung „AiSWEI App“ eingestellt werden. Die Details finden Sie im Benutzerhandbuch der AISWEI APP.
- Seite 42 Informationen und zum Herunterladen des Benutzerhandbuches für das AiCom. Kommunikation mit dem Drittgerät Solplanet-Wechselrichter können auch mit einem Drittanbietergerät anstelle von RS485 oder WLAN-Stick verbunden werden. Das Kommunikationsprotokoll ist Modbus. Wenden Sie sich für weitere Informationen bitte an den Service.
- Seite 43 7 Inbetriebnahme 7.1 Elektrische Überprüfung Führen Sie die wichtigsten elektrischen Überprüfungen wie folgt durch: Überprüfen Sie den PE-Anschluss mit einem Multimeter: Stellen Sie sicher, dass die freiliegende Metalloberfläche des Wechselrichters geerdet ist. WARNUNG Lebensgefahr durch das Vorhandensein von Gleichspannung Das Berühren der spannungsführenden Leiter kann zu tödlichen Stromschlägen führen.
- Seite 44 WARNUNG Lebensgefahr durch das Vorhandensein von Wechselspannung Das Berühren der spannungsführenden Leiter kann zu tödlichen Stromschlägen führen. • Berühren Sie nur die Isolierung der Wechselstromkabel. • Tragen Sie persönliche Schutzausrüstung wie Isolierhandschuhe. Überprüfen Sie die Netzspannung: Überprüfen Sie, dass die Netzspannung am Anschlusspunkt des Wechselrichters innerhalb des zulässigen Bereichs liegt.
- Seite 45 7.3 Gerätesicherheitsprüfung Wählen Sie einen geeignete Sicherheitsprüfung entsprechend dem Installationsort. Besuchen Sie die Website (https://solplanet.net/installer-area/#monitoring) und laden Sie das Handbuch der AISWEI-Cloud-App für detaillierte Informationen herunter. Sie finden den Einstellungsleitfaden zur Sicherheitsprüfung, falls ein Installateur den Ländercode manuell einstellen muss.
- Seite 46 In Phasen mit geringer Sonneneinstrahlung kann der Wechselrichter kontinuierlich gestartet und abgeschaltet werden. Dies liegt an der unzureichenden Leistung, die von der PV-Anlage erzeugt wird. Wenn dieser Fehler häufig auftritt, rufen Sie bitte den Service an. Wenn sich der Wechselrichter im Modus „Fehler“ befindet, lesen Sie Kapitel 11 „Fehlerbehebung“.
- Seite 47 8 Bildschirm 8.1 Übersicht über das Bedienfeld Der Wechselrichter ist mit einem Bildschirmfeld ausgestattet, das über 3 LED-Anzeigen verfügt. 8.2 LED-Anzeigen Die drei LED-Anzeigen von oben nach unten sind: 1. SOLAR-Leistungsanzeige Wenn sich der Wechselrichter im Standby-Selbstüberprüfungszustand befindet, blinkt die weiße Leuchte. Im normalen netzgekoppelten Betriebszustand ist die Leuchte immer eingeschaltet.
- Seite 48 Fehleranzeige Die Leuchte ist eingeschaltet, wenn der Wechselrichter defekt ist oder wenn externe Bedingungen nicht netzgekoppelt werden können oder wenn er nicht ordnungsgemäß funktioniert. Wenn kein Fehler vorliegt, ist die Leuchte ausgeschaltet Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 49 9 Trennung des Wechselrichters von Spannungsquellen Trennen Sie das Gerät von allen Spannungsquellen, bevor Sie Arbeiten daran durchführen, wie in diesem Abschnitt beschrieben. Halten Sie sich immer an die angegebene Reihenfolge. 1. Trennen Sie den Wechselstromleitungsschutzschalter und vergewissern Sie sich, dass er nicht wieder eingeschaltet werden kann.
- Seite 50 5. Lösen und trennen Sie den Wechselstromstecker. Drehen Sie zum Öffnen das Buchsenelement gegen den Uhrzeigersinn. 6. Warten Sie, bis alle LEDs und das Display abgeschaltet sind. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 51 10 Technische Daten 10.1 Gleichstromeingangsdaten ASW3K-LT- ASW4K-LT- ASW5K-LT ASW6K-LT- G2-Pro G2-Pro G2-Pro G2-Pro 4500 W 6000 W 7500 W 9000 W Max. Leistung der PV-Module (STC) Max. Eingangsspannung/ 1100 V/630 V Nenneingangsspann MPPT 150–1000 V Spannungsbereich Volllast MPPT 270–850 V Spannungsbereich Anfängliche 180 V...
- Seite 52 Stränge pro MPP- Tracker Überspannungskate gorie gemäß IEC60664-1 ASW8K-LT- ASW10K-LT- ASW12K- ASW13K- G2-Pro G2-Pro LT-G2-Pro LT-G2-Pro 12000 W 15000 W 18000 W 19500 W Max. Leistung der PV-Module (STC) Max. Eingangsspannung/ 1100 V/630 V Nenneingangsspann MPPT 150–1000 V Spannungsbereich Volllast MPPT 400–850 V Spannungsbereich Anfängliche...
- Seite 53 Wechselrichter in die Anlage für max. 1 ms Anzahl an MPP Tracker Stränge pro MPP-Tracker Überspannungskate gorie gemäß IEC60664-1 ASW15K-LT- ASW17K- ASW20K-LT- G2-Pro LT-G2-Pro G2-Pro Max. PV-Module 22500 W 25500 W 30000 W Leistung (STC) Max. Eingangsspannung/ 1100 V/630 V Nenneingangsspannung MPP-Spannungsbereich 150–1000 V...
- Seite 54 Anzahl an MPP Tracker Stränge pro MPP-Tracker Überspannungskategorie gemäß IEC60664-1 Wenn die Eingangsgleichspannung größer als 1000 V ist, meldet der Wechselrichter einen Fehler. Wenn die Eingangsgleichspannung niedriger als 995 V ist, beginnt der Wechselrichter mit der Selbstüberprüfung. Der MPP-Volllastspannungsbereich des Wechselrichters ist der unter der Nennwechselspannung gemessene Wert.
- Seite 55 3x4,8 A 3x6,4 A 3x8,0 A 3x9,6 A Max. Dauerausgangsstrom 3x14 A Maximaler Ausgangsstrom unter Fehlerbedingungen Maximaler 3x16 A Ausgangsüberstromschutz 0,80 Ind - 0,80 cap Einstellbarer Leistungsfaktor Einschaltstrom (Spitze und <10 A bei 250 µs Dauer) Gesamte harmonische < 3 % Verzerrung (THD) bei Nennleistung Nachtstromverlust...
- Seite 56 Nennwechselstromfrequenz 50 Hz/60 Hz Betriebsbereich bei Wechselstromfrequenz 50 45 Hz bis 55 Hz Betriebsbereich bei Wechselstromfrequenz 55 Hz bis 65 Hz 60 Hz 3x12,8 A 3x16 A 3x19,1 A 3x20,7 A Max. Dauerausgangsstrom 3x25 A 3x33 A Maximaler Ausgangsstrom unter Fehlerbedingungen Maximaler 3x32 A 3x40 A...
- Seite 57 16500 W 18700 W 22000 W Max. Ausgangswirkleistung Max. 16500 VA 18700 VA 22000 VA Ausgangsscheinleistung Nennwechselspannung 3/N/PE, 220/380 V, 230/400 V, 240/415 V Wechselspannungsbereich 160 V~300 V Nennwechselstromfrequenz 50 Hz/60 Hz Betriebsbereich bei 45 Hz bis 55 Hz Wechselstromfrequenz 50 Hz Betriebsbereich bei 55 Hz bis 65 Hz Wechselstromfrequenz 60 Hz...
- Seite 58 10.3 Allgemeine Daten 17/20K-LT- ASW 3K- 10K- ASW 12K- 15K- G2-Pro LT-G2- Pro LT-G2- Pro Nettogewicht 16 KG 17,3 KG 18,6 KG Abmessungen (L x H x T) 503 x 435 x 183 mm Montageumgebung Drinnen und draußen Montageempfehlung Wandhalterung Betriebstemperaturbereich -25...+60 °C Max.
- Seite 59 10.4 Sicherheitsvorschriften ASW LT-G2-Pro-Serie Wechselrichter Interner Integriert Überspannungsschutz Integriert Isolationsüberwachung Überwachung der Integriert Gleichstromeinspeisung Netzüberwachung Integriert Fehlerstromüberwachung Integriert Anti-Islanding-Vorrichtung Integriert (Drei-Phasen-Überwachung) EN61000-6-1 EMV-Störfestigkeit EN61000-6-2 EN61000-6-3 EMV-Emissionen EN61000-6-4 EN61000-3-2, EN61000-3-3 Versorgungsstörungen EN61000-3-11 EN61000-3-12 Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 60 10.5 Werkzeuge und Drehmoment Werkzeuge und Drehmoment, die für die Installation und die elektrischen Verbindungen erforderlich sind. Werkzeuge, Modell Gegenstand Drehmoment Drehmoment- Schrauben für die Abdeckung 3,0 Nm Schraubendreher, Drehmoment- 1,6 Nm Schraubendreher, Schrauben für Wandhalterung Schraube für zweite Erdung Flachkopf- Sunclix-Gleichstromstecker Schraubendreher, Klinge...
- Seite 61 ESD-Handschuh Beim Öffnen des Wechselrichters ESD-Handschuh tragen Schutzbrille Während des Bohrens eine Schutzbrille tragen. Staubschutzmaske Während des Bohrens eine Staubschutzmaske tragen. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 62 11 Fehlerbehebung Wenn die PV-Anlage nicht ordnungsgemäß läuft, empfehlen wir die folgenden Lösungen für eine schnelle Fehlerbehebung. Tritt ein Fehler auf, leuchtet die rote LED auf. Es werden „Ereignismeldungen“ in den Überwachungstools angezeigt. Die entsprechenden Korrekturmaßnahmen lauten wie folgt: Fehlerco Gegenstand Korrekturmaßnahmen •...
- Seite 63 -Module durch. Wenden Sie sich bitte an den Service, wenn dieser Fehler weiterhin angezeigt wird. • Überprüfen Sie die Leerlaufspannungen der Stränge und vergewissern Sie sich, dass sie unter der maximalen Eingangsgleichspannung des Wechselrichters liegen. Wenn die Eingangsspannung innerhalb des zulässigen Bereichs liegt und dieser Fehler weiterhin auftritt, rufen Sie bitte den Service •...
- Seite 64 zuverlässig ist. Wenn dieser Fehler häufig auftritt, wenden Sie sich bitte an den Service. • Trennen Sie den Wechselrichter vom Versorgungsnetz und von der PV-Anlage und schließen Sie ihn wieder an, nachdem die Dauerhaft LED ausgegangen ist. Fehler Wenden Sie sich bitte an den Service, wenn dieser Fehler weiterhin angezeigt wird.
- Seite 65 12 Wartung Normalerweise muss der Wechselrichter nicht gewartet oder kalibriert werden. Überprüfen Sie den Wechselrichter und die Kabel regelmäßig auf sichtbare Schäden. Trennen Sie den Wechselrichter vor der Reinigung von allen Stromquellen. Reinigen Sie Gehäuse, Deckel und Bildschirm mit einem weichen Tuch. Achten Sie darauf, dass der Kühlkörper an der Rückseite der Wechselrichterabdeckung nicht abgedeckt ist.
- Seite 66 Funkanlagenrichtlinie 2014/53/EU (L 153/62-106. 22. Mai 2014) (RED) AISWEI New Energy Technology (Jiangsu) Co., Ltd. bestätigt hiermit, dass die in diesem Dokument beschriebenen Wechselrichter den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien entsprechen. Die gesamte EU-Konformitätserklärung finden Sie unter www.solplanet.net. Benutzerhandbuch UM0014_ASW 3K-20K-LT-G2 PRO_EN_V03_0722...
- Seite 67 Wenn der Kunde eine Garantieleistung während des Garantiezeitraums benötigt, muss er eine Kopie der Rechnung und des Werksgarantiescheins vorlegen und sicherstellen, dass die Betriebsmittelkennzeichen des Wechselrichters lesbar sind. Wenn diese Bedingungen nicht erfüllt werden, hat Solplanet das Recht, die Erbringung der entsprechenden Garantieleistung zu verweigern. 16 Kontakt Wenden Sie sich bitte an den Service von AISWEI, wenn Sie technische Probleme mit unseren Produkten haben.
