Solplanet SOL APOLLO Serie Schnellinstallationsanleitung Seite 131

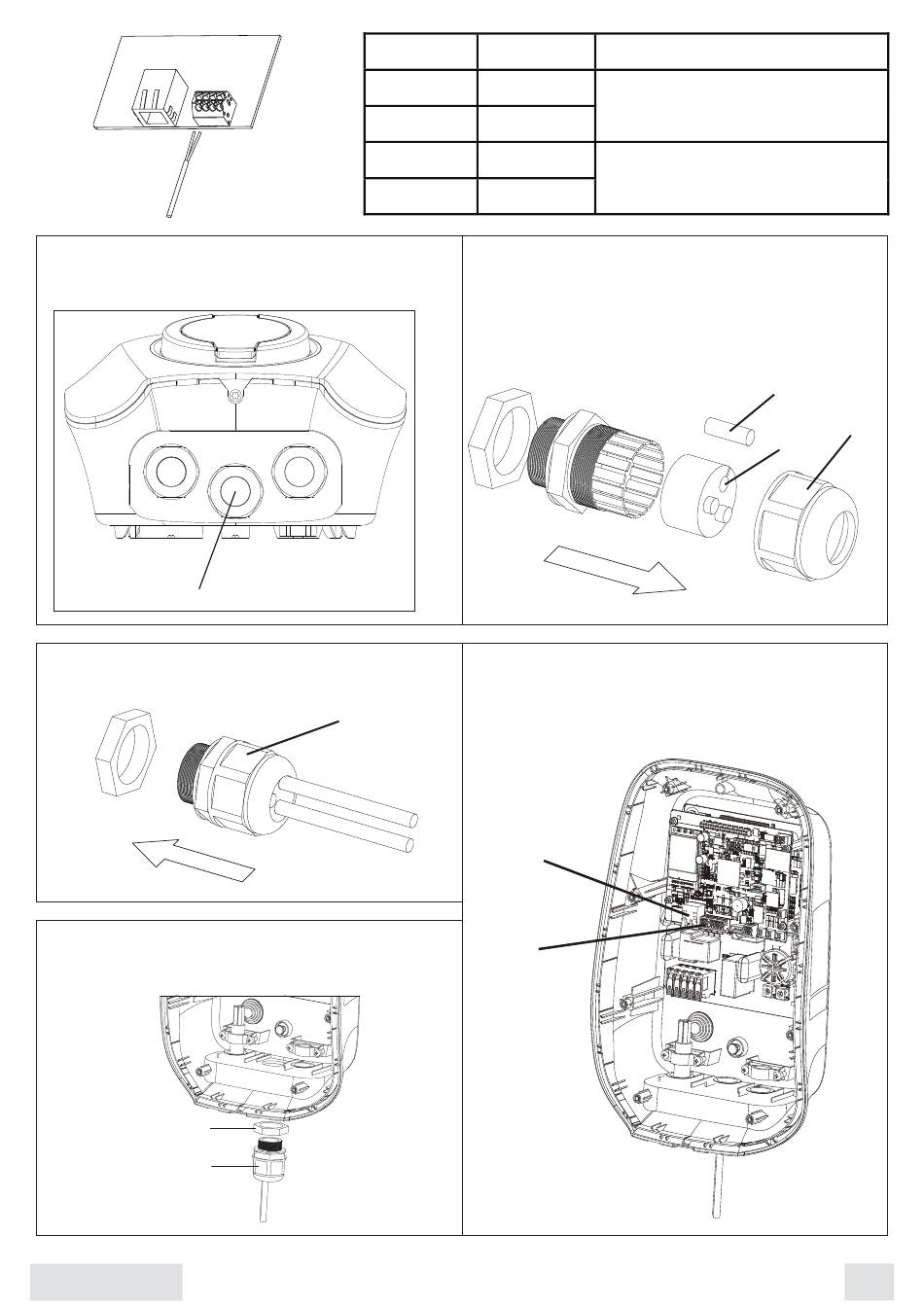

3. Mahfazanın altındaki orta kablo rakorunu (A)
çıkarın.
A
5. Kablo rakorunu monte edin ve dış somunu (A)
gevşetin.
6. Kablo rakorunu mahfazanın altına takın ve somunu
(B) sabitleyin, ardından somunu (A) sabitleyin.
B
A
Türkçe
CN310 Pin Ad
1 RS485A-1
2 RS485B-1
3 RS485A-2
4 RS485B-2
4. Dış somunu (A) çıkarın, ardından bloke edici
kauçuğu (B) çıkarın. Ardından, ethernet kablosunu
deliğin (C) içine takın. RS485 kablo kurulumu için
benzer adımı tekrarlayın.
7. Ethernet kablosunun RJ45 fişini Ethernet RJ45
yuvasına (A) takın. RS485 kablosunu
RS485 soketine (B) takın.
A
Tanım
Enerji sayacı ile iletişim için
Enerji sayacı ile iletişim için
A
B
B
A
C
129
