4. Terminare il cavo di alimentazione CA in ingresso. del cavo di alimentazione CA in ingresso.

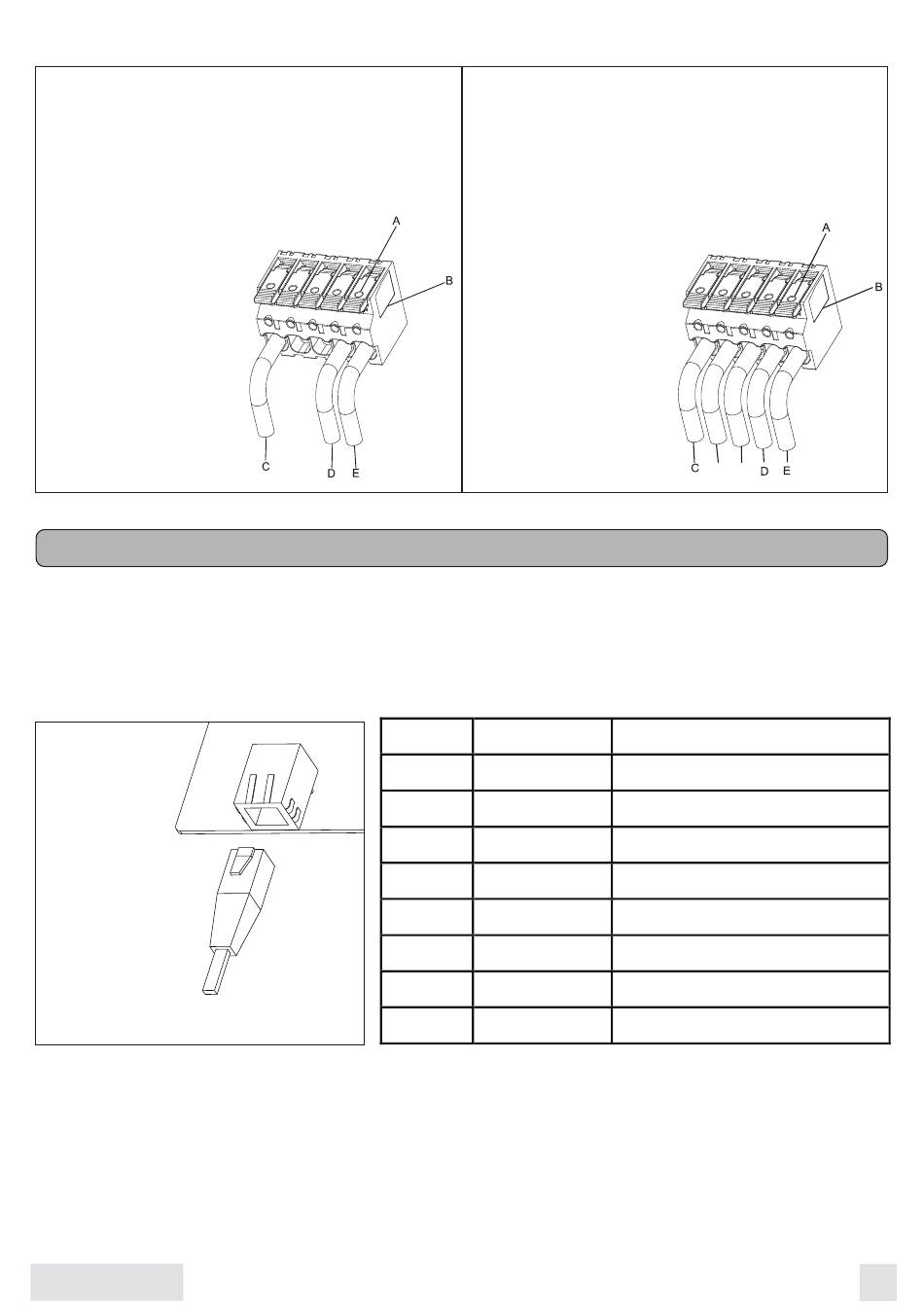

Monofase
Allentare i morsetti del cavo (A) della morsettiera.
Inserire i cavi nella morsettiera (B). Collegare i fili
sottostanti:
1. Filo di ingresso CA (C)
2. Filo di neutro (D)
3. Filo di messa a terra (E)
VI. Impostazione della comunicazione
Connessione Ethernet/LAN
1. Il tipo di cavo Ethernet deve essere 100BaseTx con spina RJ45. L'assegnazione degli spinotti del terminale
Ethernet (RJ45) è riportata nella tabella seguente (per la versione opzionale con Ethernet).
Collegamento al contatore di energia
2. L'assegnazione degli spinotti del cavo RS485 è quella riportata nella tabella seguente; si consiglia di
utilizzare un cavo Ethernet standard. Spellare il filo come mostrato in figura e crimpare il filo di rame al
terminale OT appropriato (secondo la norma DIN 46228-4, fornita dal cliente) se il cavo è un conduttore
flessibile a più fili. L'altra estremità del cavo deve essere collegata ai terminali corrispondenti del contatore di
energia; per ulteriori informazioni, consultare il manuale del contatore di energia.
Italiano
Trifase
Allentare i morsetti del cavo (A) della morsettiera.
Inserire il cavo nella morsettiera (B). Collegare i fili
sottostanti:
1. L1 (C)
2. L2 (F)
3. L3 (G)
4. Filo di neutro (D)
5. Filo di messa a terra (E)
Spinotto Nome
1 TX+
2 TX-
3 RX+
4 N/C
5 N/C
6 RX-
7 N/C
8 N/C
G
F
Descrizione
Tranceive data+
Tranceive data-
Ricezione dati+
Non collegato
Non collegato
Ricezione dati-
Non collegato
Non collegato
