Solplanet SOL APOLLO Serie Schnellinstallationsanleitung Seite 126

IV. EV Şarj Cihazı Montajı

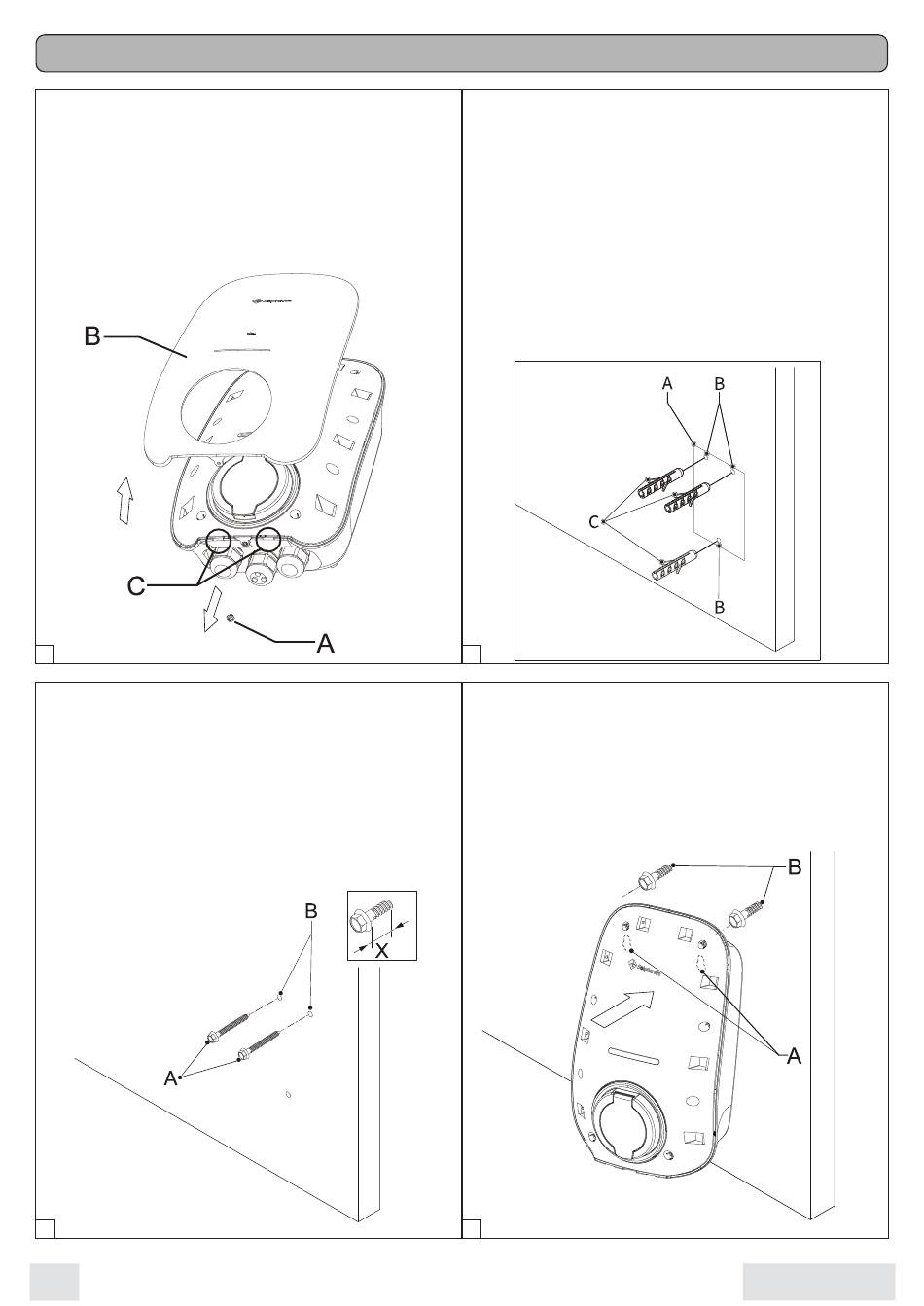

Dekoratif kapağın çıkarılması
1. Düz bir zemin üzerinde şarj cihazından alt
vidayı (A) çıkarın.
2. Dekoratif kapağı (B) çıkarırken mahfazanın (C)
altından başlanması önerilir.
1
Üst montaj vidalarının takılması
1. Üst montaj vidalarını (A) üst deliklere (B) takın.
Önerilen tork 4,4 Nm'dir.
2. Vidanın duvardan X uzunluğunda çıkıntı yaptığın-
dan emin olun. X'in uzunluğunun 3 mm (0,12 inç)
olması önerilir.
3
124
Montaj vidaları için yaklaşık 70
mm derinlikte üç adet Φ10 mm
delik açın
1. Kurulum şablonunu (A) duvara yaslayın ve bir su
terazisi kullanarak kurulumun doğru açıda olduğun-
dan emin olun.
2. Üç montaj deliğinin (B) konumunu işaretleyin.
3. Üç montaj deliği (B) delin.
4. Duvar tapalarını-dübellerini (C) montaj deliklerine
(B) takın.
2
EV şarj cihazını duvara takma
1. Açıklıkları (A) üst montaj vidalarının (B) üzerine
yerleştirin.
Üst montaj vidaları EV şarj cihazını destekler.
4
Türkçe
