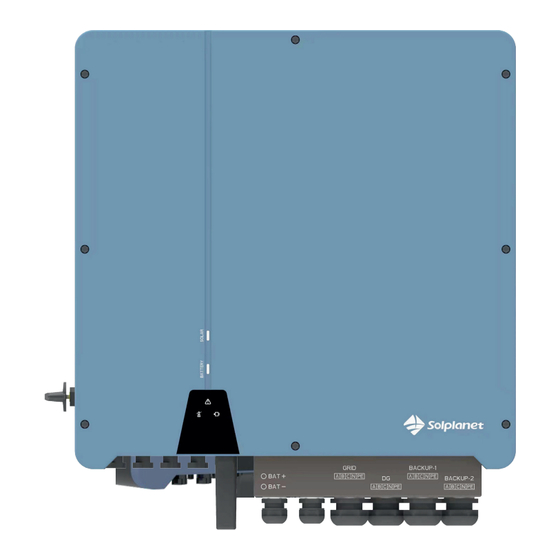

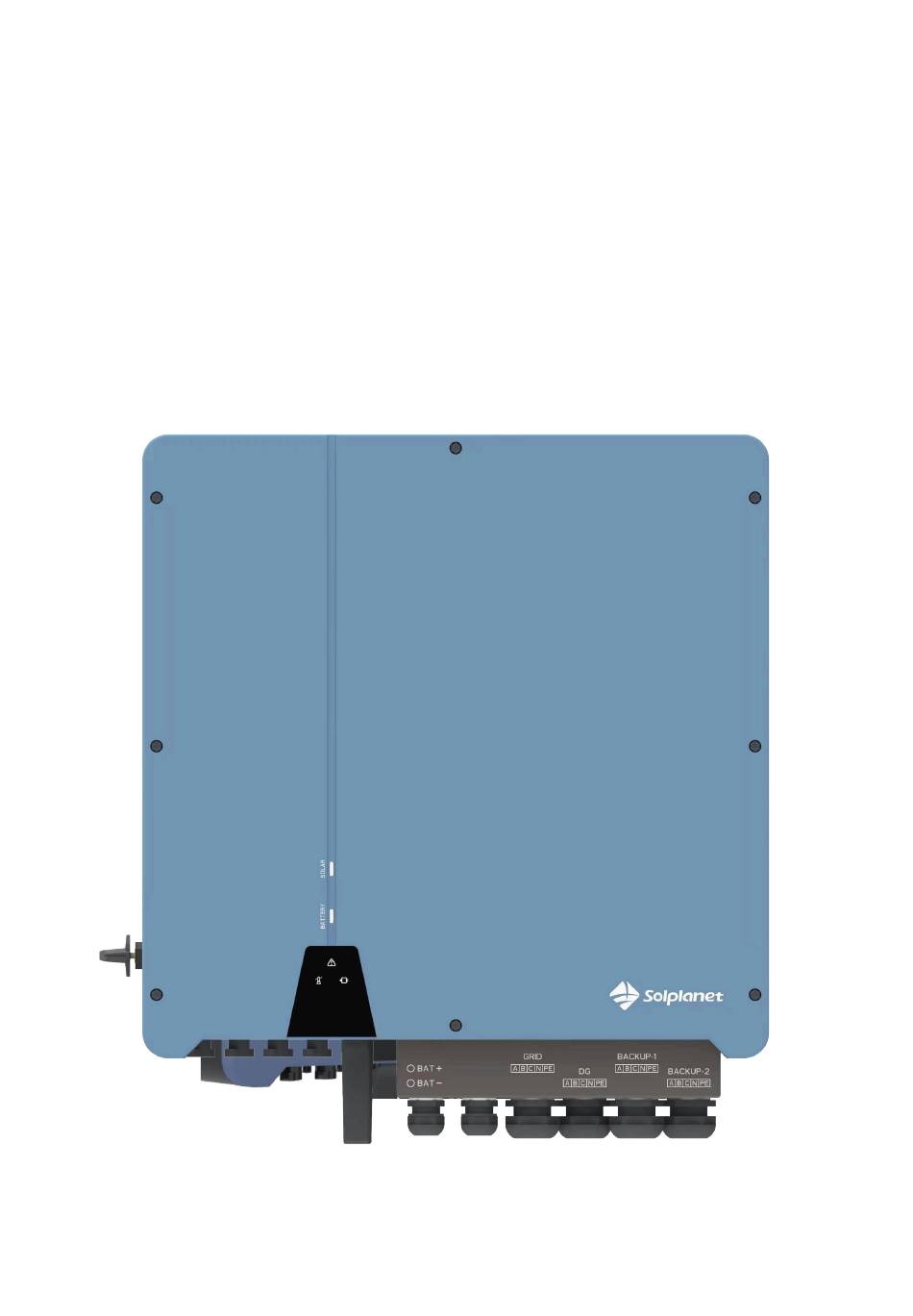

- Seite 1 Dreiphasiger Hybrid- Wechselrichter Benutzerhandbuch für ASW08KH-T1, ASW10KH-T1, ASW12KH-T1 AiSWEI Technology (Shanghai) Co., Ltd. www.solplanet.net Version: 20230313_v1...
-
Seite 2: Inhaltsverzeichnis
Inhalt Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Katalog 1 Anmerkungen zu diesem Handbuch ..........................4 1.1 Geltungsbereich ................................4 1.2 Zielgruppe ..................................4 1.3 Verwendete Symbole ..............................4 2 Sicherheit ....................................... 4 2.1 Wichtige Sicherheitshinweise ........................... 4 2.2 Sicherheitshinweise zur Batterie ..........................7 2.3 Anmerkungen zu diesem Handbuch Erläuterung der Symbole .............. - Seite 3 Dreiphasiger Hybrid-Wechselrichter 6.4 Batterieanschluss ................................. 23 Benutzerhandbuch 6.5 CT-Anschluss ................................. 24 6.6 DRM-Anschluss ................................25 6.7 WLAN-Verbindung ..............................25 6.8 RS485-Anschluss ................................25 6.9 Manipulation des Wechselrichters ........................26 6.10 Anleitung für LED-Anzeige ............................ 27 7 Störungsdiagnose und Lösungen ............................27 Darstellung Appendix A……………………………….…………………………………………………………………………………………..31 Kontaktinformationen………………………………………………………………………………………………………………………………32 Seite 2...
- Seite 4 PRODUKTSEPZIFIKATIONEN Zum Zeitpunkt des Drucks sind alle in diesem Dokument enthaltenen Spezifikationen und Beschreibungen korrekt und bestätigt worden. Aufgrund unseres kontinuierlichen Verbesserungskonzepts bei SOLPLANET, behalten wir uns das Recht vor, jederzeit Produktänderungen vorzunehmen. Die in diesem Dokument enthaltenen Bilder dienen nur Demonstrationszwecken. Je nach Produktversion und Marktregion können Details leicht abweichen.
-
Seite 5: Anmerkungen Zu Diesem Handbuch
1 Anmerkungen zu diesem Handbuch 1.1 Geltungsbereich Dieses Handbuch ist ein wesentlicher Bestandteil des dreiphasigen Hybrid-Wechselrichters von Solplanet. Es beschreibt die Montage, Installation, Inbetriebnahme, Wartung und andere Informationen des Produkts. Bitte lesen Sie es vor der Inbetriebnahme sorgfältig durch. Die Beschreibungen in diesem Handbuch gelten für die... - Seite 6 Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch ANMERKUNG ANMERKUNG Erdung des PV-Generators. Ø Halten Sie sich an die örtlichen Vorschriften für die Erdung der PV-Module und des PV-Generators. Es wird empfohlen, den Ø Generatorrahmen und andere elektrisch leitende Oberflächen so zu verbinden, dass eine kontinuierliche Ableitung und Erdung gewährleistet ist, um einen optimalen Schutz von System und Personen zu gewährleisten.
- Seite 7 Dreiphasiger Hybrid-Wechselrichter Messen Sie die Spannung zwischen den Klemmen UDC+ und UDC- mit einem Multimeter (Impedanz mindestens 1 M Ohm), um Benutzerhandbuch Ø sicherzustellen, dass das Gerät entladen ist, bevor Sie mit den Arbeiten im Gerät beginnen (35 VDC). Überspannungsschutzgeräte (Surge Protection Devices, SPDs) für PV-Installationen WARNUNG Bei der Installation der PV-Anlage sollte ein Überspannungsschutz mit Überspannungsableitern vorgesehen werden.
-
Seite 8: Sicherheitshinweise Zur Batterie
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Schließen Sie die Erdungsklemmen des Geräts bei einer Mehrfachinstallation nicht in Reihe an. Dieses Produkt Ø kann mit einer Gleichstromkomponente Strom verursachen. Wird zum Schutz bei direktem oder indirektem Kontakt eine Fehlerstrom-Schutzeinrichtung (RCD) oder eine Überwachungseinrichtung (RCM) verwendet, ist auf der Versorgungsseite dieses Produkts nur eine RCD oder RCM des Typs B zulässig. -
Seite 9: Ce-Richtlinien
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Lebensgefahr durch Hochspannung. Nach dem Ausschalten besteht im Wechselrichter eine Restspannung, die sich erst nach 5 Minuten entlädt. Warten Sie 5 Minuten, bevor Sie den oberen Deckel oder den DC-Deckel öffnen. 2.4 CE-Richtlinien Dieses Kapitel folgt den Anforderungen der europäischen Niederspannungsrichtlinien. Es enthält die Sicherheitshinweise und Zulässigkeitsbedingungen für das Endkundensystem, die Sie bei der Installation, dem Betrieb und der Wartung des Geräts beachten müssen. -
Seite 10: Systemdiagramm
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch ANMERKUNG Der Schaltplan dient nur als Referenz, und der gesamte elektrische Anschluss muss den Anforderungen der örtlichen Ø Vorschriften entsprechen. Bitte kontrollieren Sie die Verbraucher im Haus und stellen Sie sicher, dass sie im BACKUP-Modus innerhalb Ø der „BACKUP-Ausgangsleistung“... -
Seite 11: Arbeitsmodi
Wenn der Strom ausfällt oder kein Netzstrom vorhanden ist. 3.4 Arbeitsmodi Nachfolgend werden alle prinzipiell verfügbaren Modi erläutert. Das Gerät ist von Solplanet für den Eigenver- Wenn die Batterie keinen Unterspannungs- oder Überspannungsalarm meldet, versorgt der Der Wechselrichter bietet mehrere Arbeitsmodi für unterschiedliche Anforderungen. -
Seite 12: Wenn Netz, Batterie Verfügbar Ist (Pv Ist Getrennt)
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Während der Ladezeit wird die Solarenergie vorrangig die Batterie laden. Die überschüssige Solarenergie wird anschließend die Verbraucher mit Strom versorgen. Wenn die Solarenergie nicht ausreicht, um die Batterie zu laden und die Verbraucher zu versorgen, versorgt das Netz alle angeschlossenen Verbraucher gemeinsam mit Solarenergie. -
Seite 13: Netzferner Modus
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch 3.4.3.2 Wenn Netz, Batterie verfügbar ist (PV ist getrennt) Dreiphasiger Hybrid-Wechselrichter 14) Das Netz versorgt die Verbraucher mit Strom und lädt gleichzeitig die Batterie. Benutzerhandbuch 3.4.3.2 Wenn Netz, Batterie verfügbar ist (PV ist getrennt) 14) Das Netz versorgt die Verbraucher mit Strom und lädt gleichzeitig die Batterie. ANMERKUNG Wenn Sie die Anti-Reverse-Funktion zulassen, wird das System im Betriebsmodus Selbstnutzung, Spitzenlastverschiebung, Batteriepriorität keinen Strom ins Netz einspeisen. - Seite 14 3.6 Klemmen des Hybrid-Wechselrichters Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Diese Anschlüsse sind aktuell ohne Funktion. Benutzen Sie diese Anschlüsse nicht. Funktion Etikett Beschreibung PV1+ PV String 1 positiver Eingang PV String 1 Eingangsport PV1- PV String 1 negativer Eingang PV2+ PV String 2 positiver Eingang PV String 2 Eingangsport PV2- PV String 2 negativer Eingang...
-
Seite 15: Technische Daten
WARNUNG Für die Installation wird ein qualifizierter Elektriker benötigt. Ø 4 Technische Daten Modell ASW08kH-T1 ASW10kH-T1 ASW12kH-T1 Max. Leistung der PV-Anlage 12 kWp STC 15 kWp STC 18 kWp STC Max. Eingansspannung 1000 V MPP-Spannungsbereich 180 V – 850 V PV-Eingang Min. - Seite 16 Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Modell ASW08kH-T1 ASW10kH-T1 ASW12kH-T1 Spitzen-Ausgangsscheinleistung 8.8kVA 11kVA 13.2kVA Nennstrom (bei 400 V) 11,6 A 14,5 A 17,4 A Max. Ausgangsstrom 12,7 A 15,9 A 19,1 A Max. Schaltzeit ≤20 ms Ausgang THDi (bei linearer Last) <2 % MPPT-Wirkungsgrad ≥99,5 %...
-
Seite 17: Installation
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Modell ASW08kH-T1 ASW10kH-T1 ASW12kH-T1 Wechselrichter-Typologie (Solar/Batterie) Trafolos / Trafolos Benutzeroberfläche LED & App Funktionen Kommunikation mit BMS RS485 / CAN Kommunikation mit dem Zähler RS485 Kommunikation mit dem Portal WLAN-Stick Integrierte Leistungssteuerung / Null ● / ●... -
Seite 18: Montage
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Gegenstand Beschreibung Wechselrichter Wandhalterung Expansionsschrauben und Flachkopfschrauben PV-Anschlüsse (2*positiv, 2*negativ) WLAN-Stick (optional) Benutzerhandbuch Smart-Meter-Set / Current Transformer (CT-Set) 5.3 Montage 5.3.1 Installationsanleitung Der Hybrid-Wechselrichter der ASW H-T1 Serie ist für die Installation im Freien wie im Inneren zugelassen (IP 65). Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: Nicht in direktem Sonnenlicht. -
Seite 19: Flächenbedarf
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch 5.3.2 Platzanforderungen Position Mindestabstand Links 300 mm Rechts 300 mm Oben 300 mm Unten 300 mm 5.3.3 Montageschritte 5.3.3.1 Erforderliche Werkzeuge für die Installation. Werkzeuge für die Installation: Crimpzange für Polklemme und RJ 45, Schraubendreher, Handschlüssel usw. Schritt 1: Schrauben Sie die Wandhalterung an die Wand Ø... -
Seite 20: Elektrischer Anschluss
6 Elektrischer Anschluss 6.1 Netzanschluss Der Hybrid-Wechselrichter der ASW H-T1 Serie ist für ein dreiphasiges Stromnetz mit einer Spannung von 380/400 V und einer Frequenz von 50/60 Hz ausgelegt Wechselrichter ASW08kH-T1 ASW10kH-T1 ASW12kH-T1 Kabel 4 – 6 mm² 6 – 10 mm²... -
Seite 21: Pv-Anschluss
Modulreihen sollte <Max. DC-Eingangsspannung sein. Die Betriebsspannung sollte mit dem MPPT- Spannungsbereich übereinstimmen. 6.2 PV-Anschluss Max. DC-Spannungsbegrenzung Am Hybrid-Wechselrichter der ASW H-T1 Serie können zwei Strings mit in Reihe verbundenen PV-Modulen mit insgesamt 8 kW, ASW08KH-T1 ASW10KH-T1 ASW12KH-T1 10 kW, 12 kW angeschlossen werden. Max. DC-Spannung (V) 1000 Wählen Sie PV-Module mit hervorragender Funktion und zuverlässiger Qualität. -
Seite 22: Backup-Anschluss
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Beachten Sie! Der untenstehende PV-Anschlussmodus ist NICHT erlaubt! Wechselrichter PV-Anlage Anschluss-Schritte: 1） Schritt 1. Prüfen Sie das PV-Modul. Verwenden Sie ein Multimeter, um die Spannung des Modulfeldes zu messen. Ø Prüfen Sie, ob PV+ und PV- vom Anschlusskasten des PV-Generators richtig angeschlossen sind. Ø... - Seite 23 Entfernen Sie 10 mm der Isolierung vom Ende des Kabels. Ø 2） Schritt 2. Verbinden Sie den AC-Anschluss mit dem BACKUP-Anschluss des Wechselrichters mit einem Schlitzschraubendreher Leistungstrennschalter Tabelle 5 Empfohlene Kabel und Mikroschalter Wechselrichter ASW08kH-T1 ASW10kH-T1 ASW12kH- Kabel 4 – 6 mm² 6 – 10 mm² Leistungstrenn-...
-
Seite 24: Batterieanschluss
Batterieschutzschalter Bevor Sie die Batterie anschließen, installieren Sie bitte einen nicht polarisierten DC-Schutzschalter, um sicherzustellen, dass der Wechselrichter während der Wartung sicher abgeschaltet werden kann. Modell ASW08KH-T1 ASW10KH-T1 ASW12KH-T1 Spannung Die Nennspannung des DC-Schutzschalters sollte größer sein als die maximale Spannung der Batterie. -
Seite 25: Ct-Anschluss
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Batteriestromkabel Anschluss-Schritte: Dreiphasiger Hybrid-Wechselrichter Schritt 1. Wählen Sie den 10 mm² Draht und isolieren Sie das Kabel auf 15 mm ab. Benutzerhandbuch Batteriestromkabel Anschluss-Schritte: Schritt 1. Wählen Sie den 10 mm² Draht und isolieren Sie das Kabel auf 15 mm ab. Schritt 2. -
Seite 26: Drm-Anschluss
Schritt 1. Stecken Sie den WLAN-Stick in den „WIFI“-Anschluss an der Unterseite des Wechselrichters. Schritt 2. Stellen Sie die Verbindung zwischen dem Wechselrichter und dem Router her. Schritt 3. Erstellen Sie in der Solplanet App ein Benutzerkonto. Mit dem obigen Anschluss verbinden. PV-SCHALTER 6.8 RS485-Anschluss... -
Seite 27: Manipulation Des Wechselrichters
PV-SCHALTER 6.8 RS485-Anschluss Schließen Sie den RS485-Anschluss entsprechend dem in der folgenden Abbildung gezeigten Signalstift an. COM1 ist der RS485-Anschluss. Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch 6.9 Inbetriebnahme des Wechselrichters Starten Sie den Wechselrichter, nachdem Sie alle unten aufgeführten Schritte überprüft haben: Stellen Sie sicher, dass der Wechselrichter gut an der Wand befestigt ist. Ø... -
Seite 28: Anleitung Für Led-Anzeige
Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch 6.10 Anleitung für LED-Anzeige ANZEIGE STATUS ERLÄUTERUNG ANZEIGE ERLÄUTERUNG STATUS SOLAR BLAU EIN PV AKTIV SELBSTTEST/ BLAU BLINKEN SOFT UPGRADE BLAU AUS PV NICHT AKTIV BATTERIE AKTIV BLAU EIN BATTERIE SOC LOW/SOFT UPGRADE BLAU BLINKEN BLAU AUS BATTERIE NICHT AKTIV VERBINDUNGSSTÖRUNG GELB EIN... - Seite 29 7 Störungsdiagnose und Lösungen Der Wechselrichter ist einfach zu warten. Wenn Sie auf die folgenden Probleme stoßen, lesen Sie bitte die nachstehenden Lösungen und wenden Sie sich an den örtlichen Händler, wenn das Problem nicht gelöst werden kann. In der folgenden Tabelle finden Sie einige der grundlegenden Probleme, die während des Betriebs auftreten können, sowie die entsprechenden grundlegenden Lösungen.
- Seite 30 Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Inhalt Codes Lösungen SolarUnconect PV-Anlage ist nicht verbunden. Der PV-Schalter ist nicht geschlossen. Prüfen Sie die Verfügbarkeit der PV-Anlage. Grid CtReverse Prüfen Sie, ob der Stromwandler in der richtigen Richtung angeschlossen ist. Wenden Sie sich an den Kundendienst, wenn die Fehlerwarnung weiterhin besteht. Bus Under Vol Prüfen Sie, ob der Eingangsmodus richtig eingestellt ist.
- Seite 31 Dreiphasiger Hybrid-Wechselrichter Benutzerhandbuch Inhalt Codes Lösungen bus soft fail Starten Sie den Wechselrichter neu und warten Sie, bis er normal funktioniert. Wenden inv soft fail Sie sich an den Kundendienst, wenn die Fehlerwarnung weiterhin besteht. bus short inv short fan fault BusRelayFault GridRlyFault BACKUP rly fault...
-
Seite 32: Darstellung
House Arrows on the CT point to the grid Electricity meters Communication between BMS and battery USB cable for updates Negative battery terminal Positive battery terminal Seite 31... -
Seite 33: Kontaktinformationen
Benutzerhandbuch Kontaktinformationen THE NETHERLANDS AISWEI B.V. BARBARA STROZZILAAN 00101 5E Nr: 5.12 1083HN AMSTERDAM Solplanet, a brand by Aiswei. SOLPLANET DACH (DEUTSCHLAND, SCHWEIZ, ÖSTERRREICH) SOLPLANET DACH Helpdesk T: +49 175 616 0416 service.de@solplanet.eu Kontakt Vertrieb DACH sales.de@solplanet.net SOLPLANET EMEA Helpdesk T: +31 20 800 4844 service.emea@solplanet.net...
