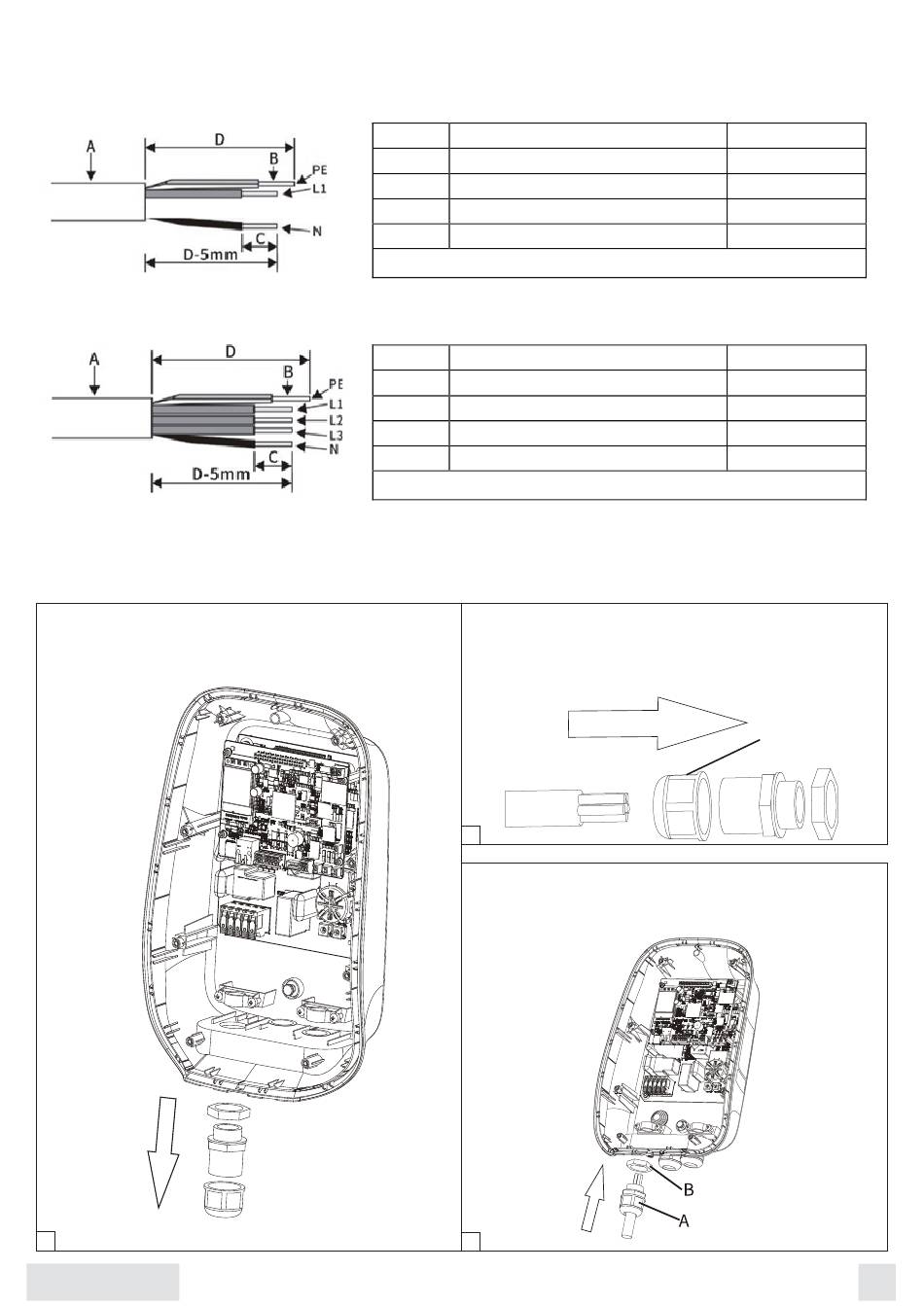

1. Spelare il cavo di alimentazione CA in ingresso come illustrato di seguito e crimpare il filo di rame al
connettore appropriato Terminale OT (secondo DIN 46228-4, a cura del cliente).
Monofase
Trifase
2. Installazione del cavo di alimentazione CA in ingresso.
Opzione 1
Rimuovere il pressacavo dal fondo dell'involucro.
1
Italiano
Oggetto Descrizione
A Diametro esterno
B Sezione del conduttore in rame
C Lunghezza di spelatura dei conduttori isolati
D Lunghezza di spelatura della guaina esterna del cavo
Nota: Il conduttore PE è più lungo di almeno 5 mm rispetto ai conduttori L e N.
Oggetto Descrizione
A Diametro esterno
B Sezione del conduttore in rame
C Lunghezza di spelatura dei conduttori isolati
D Lunghezza di spelatura della guaina esterna del cavo
Nota: Il conduttore PE è più lungo di almeno 5 mm rispetto ai conduttori L e N.
Infilare il cavo di alimentazione CA in ingresso
attraverso il pressacavo, allentare il dado (A).
2
Installare il pressacavo sul fondo dell'involucro,
fissare il dado (B). Quindi fissare il dado (A).
3
Valore
18-21mm
4-16mm 2
12mm
75mm
Valore
18-21mm
4-16mm 2
12mm
75mm
A
49
