Solplanet SOL APOLLO Serie Schnellinstallationsanleitung
Verwandte Anleitungen für Solplanet SOL APOLLO Serie
Inhaltszusammenfassung für Solplanet SOL APOLLO Serie

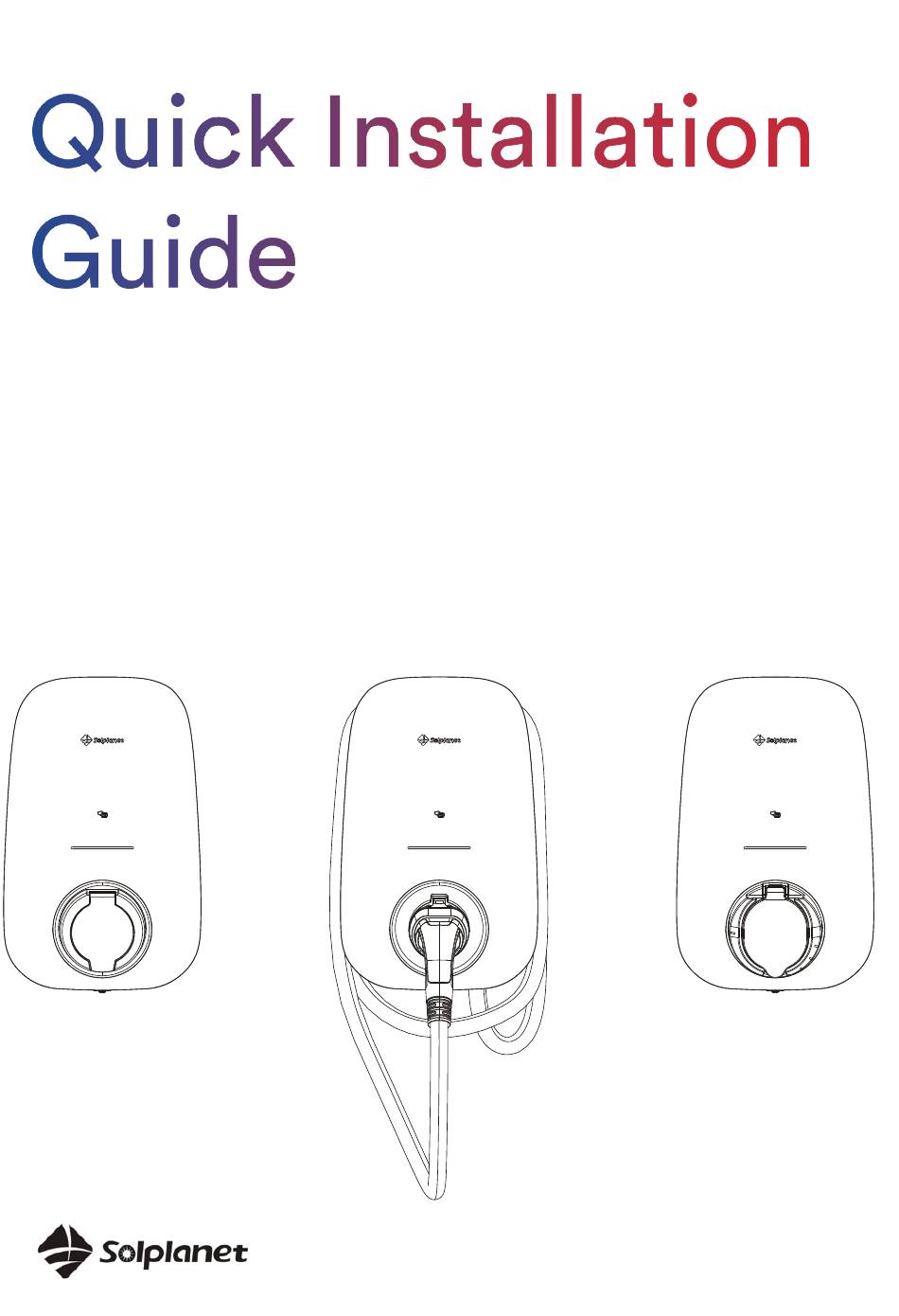

- Seite 1 SOL APOLLO Series SOL7.4H-WP / SOL7.4H-WS / SOL7.4H-WSS / SOL11H-WP / SOL11H-WS / SOL11H-WSS / SOL22H-WP / SOL22H-WS / SOL22H-WSS...
- Seite 2 TABLE OF CONTENTS English Quick Installation Guide Schnellinstallationsanleitung Deutsche Español Guía de instalación rápida Français Manuel d'installation rapide Guida rapida all'installazione Italiano Magyar Gyors telepítési útmutató Snelle installatiehandleiding Nederlands Hurtiginstallasjonsveiledning Norsk Instrukcja szybkiej instalacji Polski Português Guia de Instalação Rápida Snabbinstallationsguide Svenska Türkçe...
-
Seite 14: Sicherheitshinweise
Schnellinstallationsanleitung lesen und sicherstellen, dass Sie den Inhalt vollständig verstanden haben. Die Nichtbeachtung der angegebenen Anleitungen und Verfahren führt zum Erlöschen der Garantie. Infolgedes- sen erlöschen jegliche Schadensersatzansprüche gegenüber Solplanet. • Öffnen Sie die EV-Ladestation nicht unter Spannung oder wenn sie nicht elektrisch isoliert ist. -
Seite 15: Lieferumfang
Die Installation erfordert Für die Montage ist eine feste und Es ist ein Mindestabstand von 200 mindestens eine Fläche von 230 flache Stützfläche vorzusehen, mm zu anderen Ausrüstungen mm x 360 mm. beispielsweise Beton oder oder Gegenständen einzuhalten. Mauerwerk. 230mm Der Installationsort muss frei zugänglich sein. -
Seite 16: Bohren Sie Drei Φ10 Mm Große Löcher In Einer Tiefe Von Etwa
IV. Montage EV-Ladestation Entfernen der Zierabdeckung Bohren Sie drei Φ10 mm große Löcher in einer Tiefe von etwa 70 1. Entfernen Sie die untere Schraube (A) auf der flachen Werkbank. mm für die Befestigungsschrau- 2. Es wird empfohlen, beim Entfernen der 1. -
Seite 17: Entfernen Der Oberen Abdeckung
Entfernen der oberen Abdeckung Einsetzen der inneren Schraube an der unteren Abdeckung 1. Entfernen Sie alle acht Schrauben des Gehäuses. Die Schrauben der oberen Abdeckung (B) müssen 1. Führen Sie die Schraube (A) durch das Dichtungs- nicht entfernt werden. gummi (B), das sich am Dichtungsgummi-Zubehör 2. - Seite 18 1. Isolieren Sie das eingehende AC-Versorgungskabel wie unten gezeigt ab, und crimpen Sie den Kupferdraht an die entsprechende OT-Klemme (gemäß DIN 46228-4, bauseits). Einphasig Element Opis Wartość Średnica zewnętrzna 18-21mm Przekrój przewodu miedzianego 4-16mm Długość ściągania izolacji z izolowanych przewodów 12mm Długość...
- Seite 19 Option 2 Wählen Sie je nach Durchmesser des eingehenden Bringen Sie die Gummidichtung (A) auf der AC-Versorgungskabels den entsprechenden Kreis Rückseite des Gehäuses (B) an. auf der Gummidichtung aus, den Sie durchstechen möchten. Führen Sie das Eingangskabel durch die Gummid- ichtung.
-
Seite 20: Einphasig
4. Klemmen Sie das eingehende AC-Versorgungskabel ab. Einphasig Dreiphasig Lösen Sie die Kabelklemmen (A) der Klemmleiste. Lösen Sie die Kabelklemmen (A) der Klemmleiste. Führen Sie die Kabel in die Klemmenleiste (B) ein. Führen Sie das Kabel in die Klemmenleiste (B) ein. Schließen Sie die folgenden Drähte an: Schließen Sie die folgenden Drähte an: 1. -
Seite 21: Beschreibung
CN310 Pin Name Beschreibung RS485A-1 Zur Kommunikation mit einem Energiezähler RS485B-1 RS485A-2 Zur Kommunikation mit einem Energiezähler RS485B-2 3. Entfernen Sie die mittlere Kabelverschraubung 4. Entfernen Sie die äußere Mutter (A), dann (A) an der Unterseite des Gehäuses. entfernen Sie den Sperrgummi (B). Stecken Sie dann das Ethernet-Kabel in die Öffnung (C). -
Seite 22: Einlegen Der 4G-Sim-Karte (4G-Option)
Einlegen der 4G-SIM-Karte (4G-Option) 1. Legen Sie die SIM-Karte (A) in den SIM-Kartenhalter (B) ein. Vergewissern Sie sich, dass die Position der Verbindungsstellen korrekt ist. VII. Inbetriebnahme Warnung: Verwenden Sie diese Inbetriebnahmeprozedur nur zusammen mit der Ai-Charging App für häusliche Nutzung. Für alle anderen Methoden der Inbetriebnahme wenden Sie sich bitte an Ihren lokalen Vertreter des Herstellers. -
Seite 23: Zugang Zu Den Teilen
VIII. Zugang zu den Teilen Entfernen der Zierabdeckung Einsetzen der Zierabdeckung 1. Entfernen Sie die folgenden Teile: 1. Setzen Sie die folgenden Teile ein: Schraube (A) Schraube (A) Zierabdeckung (B) Zierabdeckung (B) Entfernen der oberen Abdeckung Einsetzen der oberen Abdeckung 1. -
Seite 24: Eu-Konformitätserklärung
- Seriennummer der Ladestation - Fehlercode (LED-Blinkcode/Status) - Montageort - Kaufnachweis Kundendienst-Kontakt: Website: https://solplanet.net/contact-us/ Sie können Ihre Fragen online an uns richten. Besuchen Sie dazu bitte unsere Website: https://solplanet.net/claims/ Wir antworten Ihnen innerhalb von 24 Stunden. AISWEI New Energy Technology (Yangzhong) Co, Ltd.
