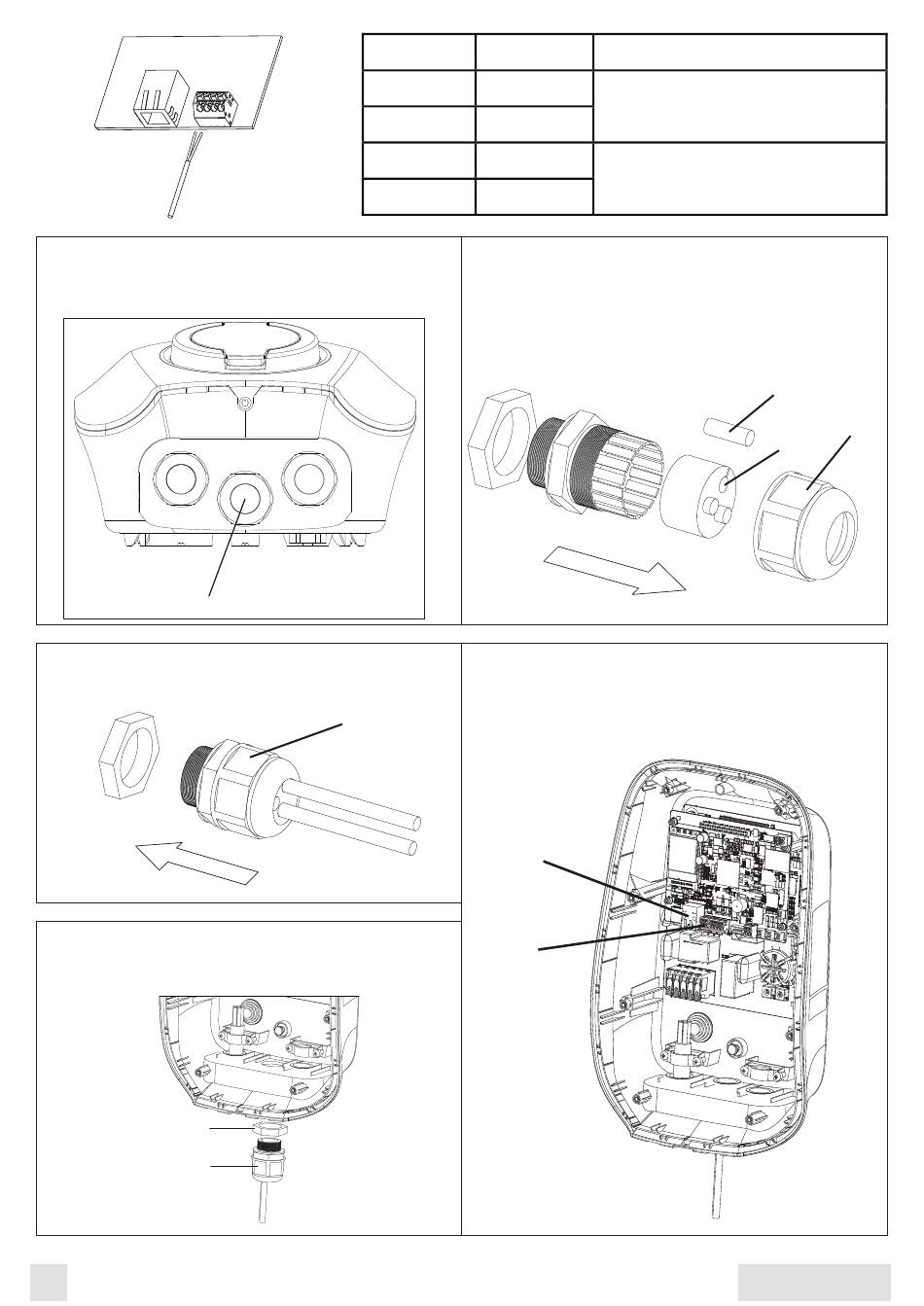

3. Quite el prensacable del medio (A) en la parte
inferior de la caja.
A
5. Ensamble el prensacable y desenrosque la tuerca
exterior (A).
6. Coloque el prensacable en la parte inferior de la
caja y apriete la tuerca (B), luego apriete la tuerca (A).
B
A
30
CN310 Pin Nombre
1 RS485A-1
2 RS485B-1
3 RS485A-2
4 RS485B-2
4. Desenrosque la tuerca externa (A), luego quite la
goma de bloqueo (B). Inserte el cable Ethernet
en el orificio (C). Repita los pasos para la instalación
del cable RS485.
7. Coloque el conector RJ45 del cable Ethernet en el
puerto Ethernet RJ45 (A). Inserte el cable RS485
en el puerto RS485 (B).
A
Descripción
Para la comunicación con un
medidor de energía
Para la comunicación con un
medidor de energía
A
B
B
A
C
