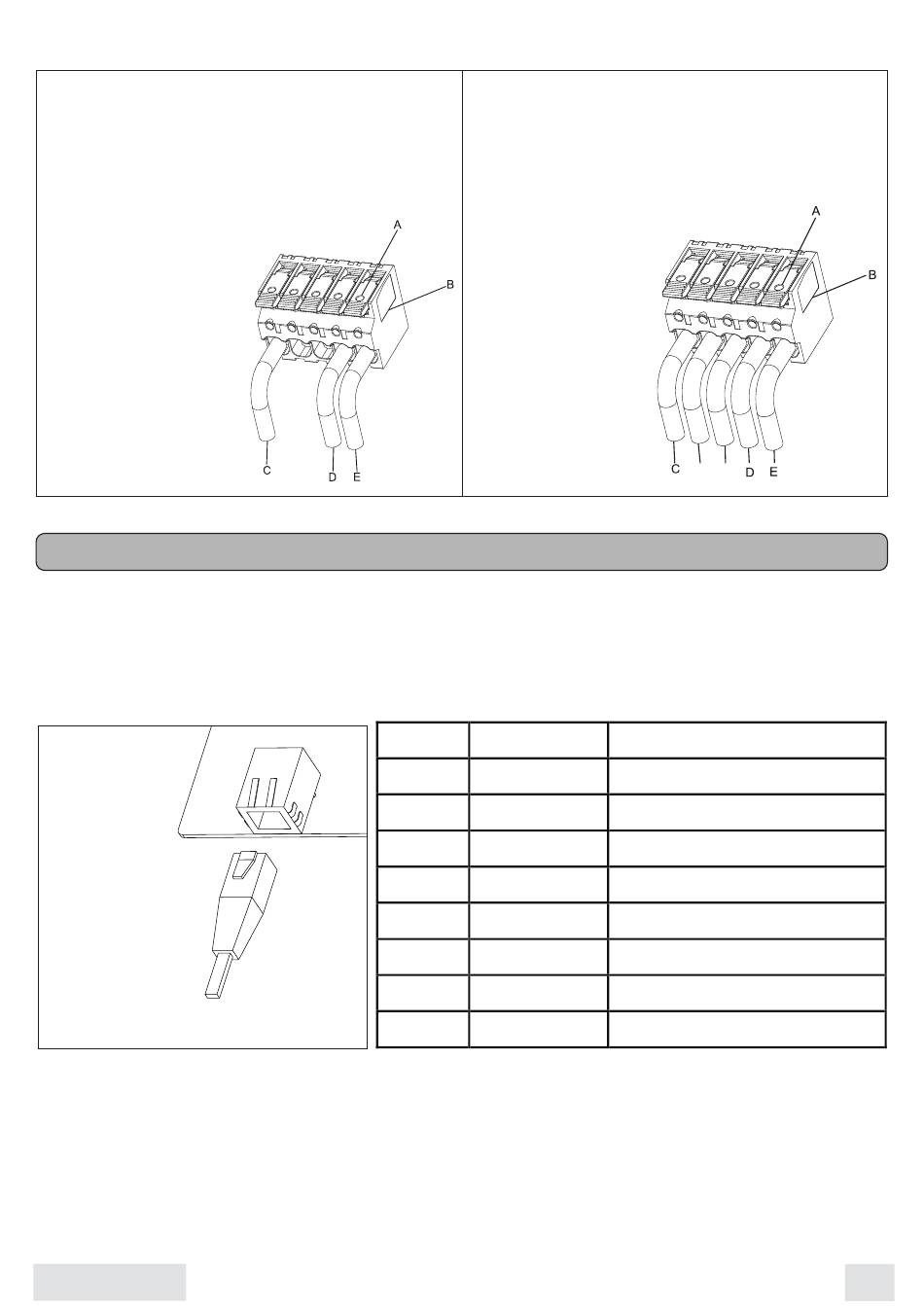

4. Avsluta den inkommande växelströmskabeln
Enfas
Lossa kabelklämmorna (A) på terminalblocket. Sätt
in kablarna i klämman (B). Anslut nedanstående
kablar:
1. AC-ingångsledare (C)
2. Neutralledare (D)
3. Jordningsledare (E)
VI. Inställning av kommunikation
Ethernet/LAN-anslutning
1. Ethernetkabeln ska vara av typen 100BaseTx med en RJ45-kontakt, Ethernet-terminalens (RJ45) stiftbel-
äggning är som i tabellen nedan (för alternativet med Ethernet).
Anslutning av energimätare
2. RS485-kabelns stifttilldelning är som i tabellen nedan, en vanlig Ethernet-kabel rekommenderas. Avlägsna
kabeln enligt figuren och pressa koppartråden till lämplig OT-terminal (enligt DIN 46228-4, tillhandahållen av
kunden) om kabeln är en flexibel ledare med flera trådar. Kabelns andra ände ska anslutas till motsvarande
terminaler på energimätaren, se manualen för energimätaren för ytterligare information.
Svenska
Trefas
Lossa kabelklämmorna (A) på terminalblocket. Sätt
in kablarna i terminalblocket (B). Anslut nedan-
stående kablar:
1. L1 (C)
2. L2 (F)
3. L3 (G)
4. Neutralledare (D)
5. Jordningsledare (E)
Pin Namn
1 TX+
2 TX-
3 RX+
4 N/C
5 N/C
6 RX-
7 N/C
8 N/C
G
F
Beskrivning
Sändtagardata+
Sändtagardata-
Mottagardata+
Inte ansluten
Inte ansluten
Mottagningsuppgifter-
Inte ansluten
Inte ansluten
