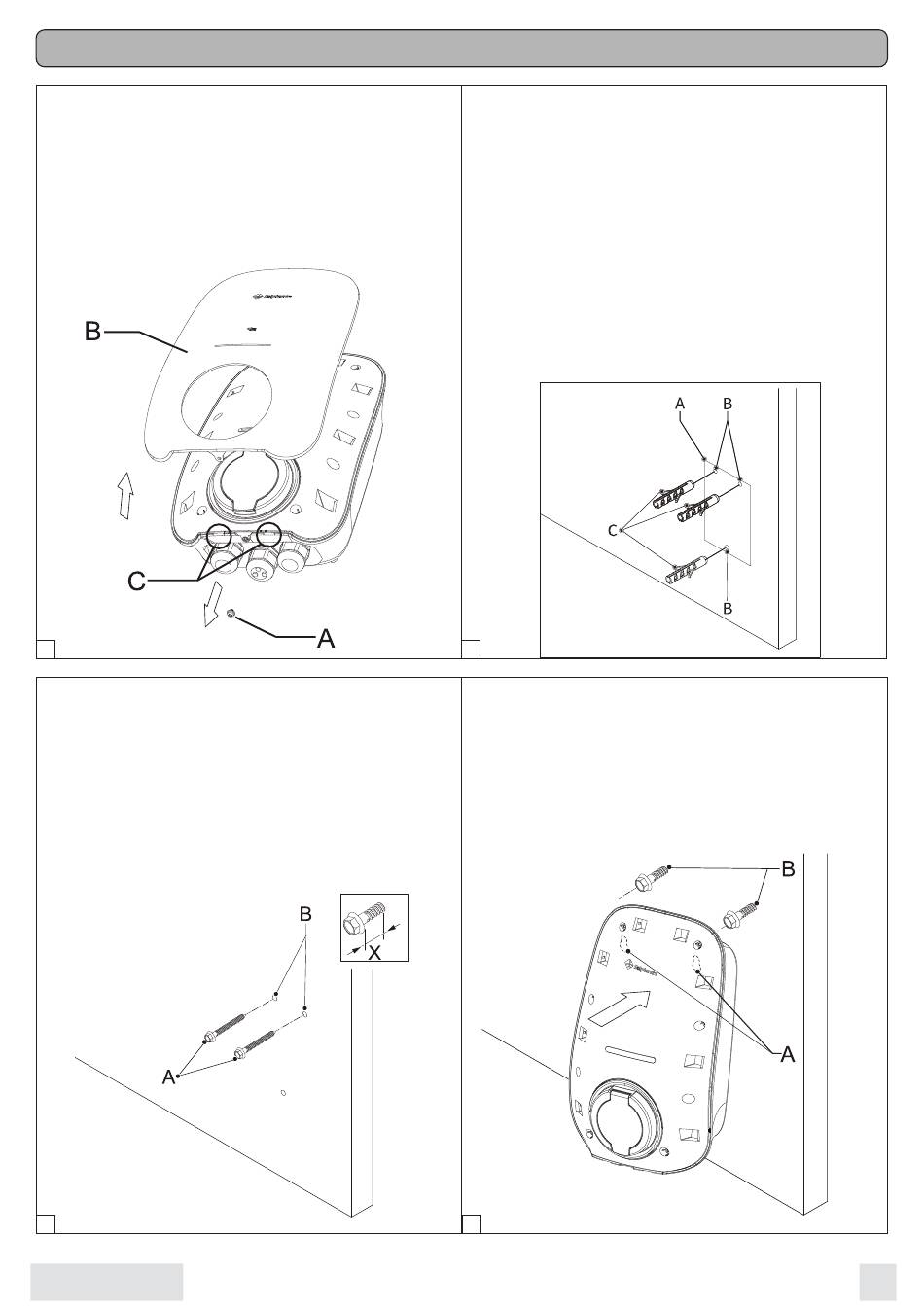

IV. Montaggio del caricatore VE
Rimozione del coperchio
decorativo
1. Rimuovere la vite inferiore (A) sul banco da
lavoro piatto.
2. Si consiglia di iniziare dalla parte inferiore
dell'involucro (C) quando si rimuove il coperchio
decorativo (B).
1
Inserimento delle viti di montaggio
superiori
1. Installare le viti di montaggio superiori (A) nei fori
superiori (B). La coppia consigliata è di 4,4 Nm.
2. Assicurarsi che la vite sporga di una lunghezza X
dalla parete. La lunghezza di X è consigliata di 3 mm
(0,12 pollici).
3
Italiano
Praticare tre fori da Φ10 mm a una
profondità di circa 70 mm per le
viti di montaggio
1. Tenere la dima di installazione (A) contro la parete
e assicurarsi che l'installazione sia in piano
utilizzando una livella.
2. Segnare la posizione dei tre fori di montaggio (B).
3. Praticare tre fori di montaggio (B).
4. Inserire i tasselli (C) nei fori di montaggio (B).
2
Installazione del caricabatterie VE
a parete
1. Posizionare le aperture (A) sulle viti di montaggio
superiori (B).
Le viti di montaggio superiori supportano il
caricabatterie VE.
