Betriebsanleitung
AFS60/AFM60 EtherNet/IP
8018908/1EH9/2021-12-16
Irrtümer und Änderungen vorbehalten

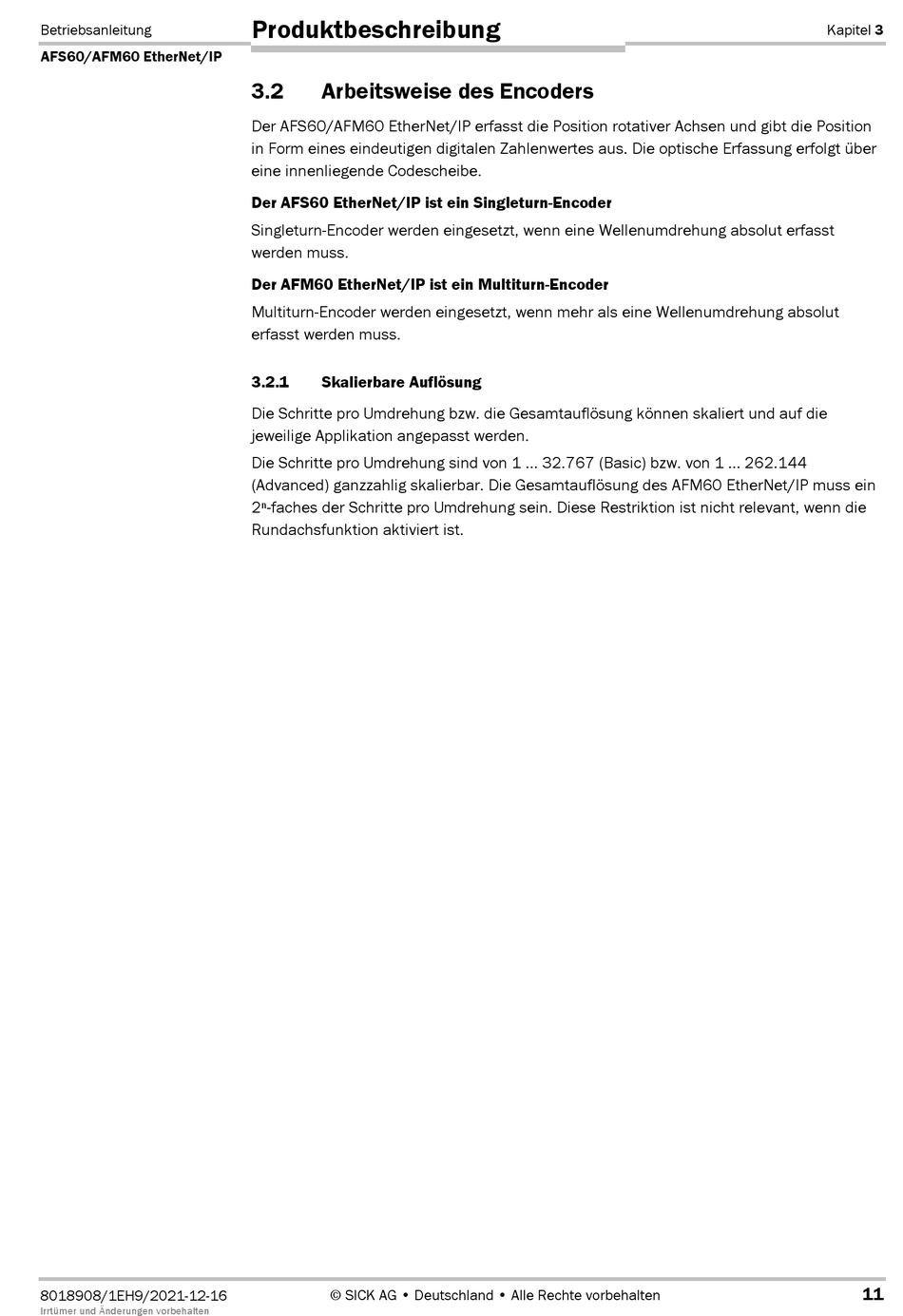

Produktbeschreibung
3.2
Arbeitsweise des Encoders
Der AFS60/AFM60 EtherNet/IP erfasst die Position rotativer Achsen und gibt die Position
in Form eines eindeutigen digitalen Zahlenwertes aus. Die optische Erfassung erfolgt über
eine innenliegende Codescheibe.
Der AFS60 EtherNet/IP ist ein Singleturn-Encoder
Singleturn-Encoder werden eingesetzt, wenn eine Wellenumdrehung absolut erfasst
werden muss.
Der AFM60 EtherNet/IP ist ein Multiturn-Encoder
Multiturn-Encoder werden eingesetzt, wenn mehr als eine Wellenumdrehung absolut
erfasst werden muss.
3.2.1
Skalierbare Auflösung
Die Schritte pro Umdrehung bzw. die Gesamtauflösung können skaliert und auf die
jeweilige Applikation angepasst werden.
Die Schritte pro Umdrehung sind von 1 ... 32.767 (Basic) bzw. von 1 ... 262.144
(Advanced) ganzzahlig skalierbar. Die Gesamtauflösung des AFM60 EtherNet/IP muss ein
2POfaches der Schritte pro Umdrehung sein. Diese Restriktion ist nicht relevant, wenn die
Rundachsfunktion aktiviert ist.
© SICK AG • Deutschland • Alle Rechte vorbehalten
Kapitel 3
11
