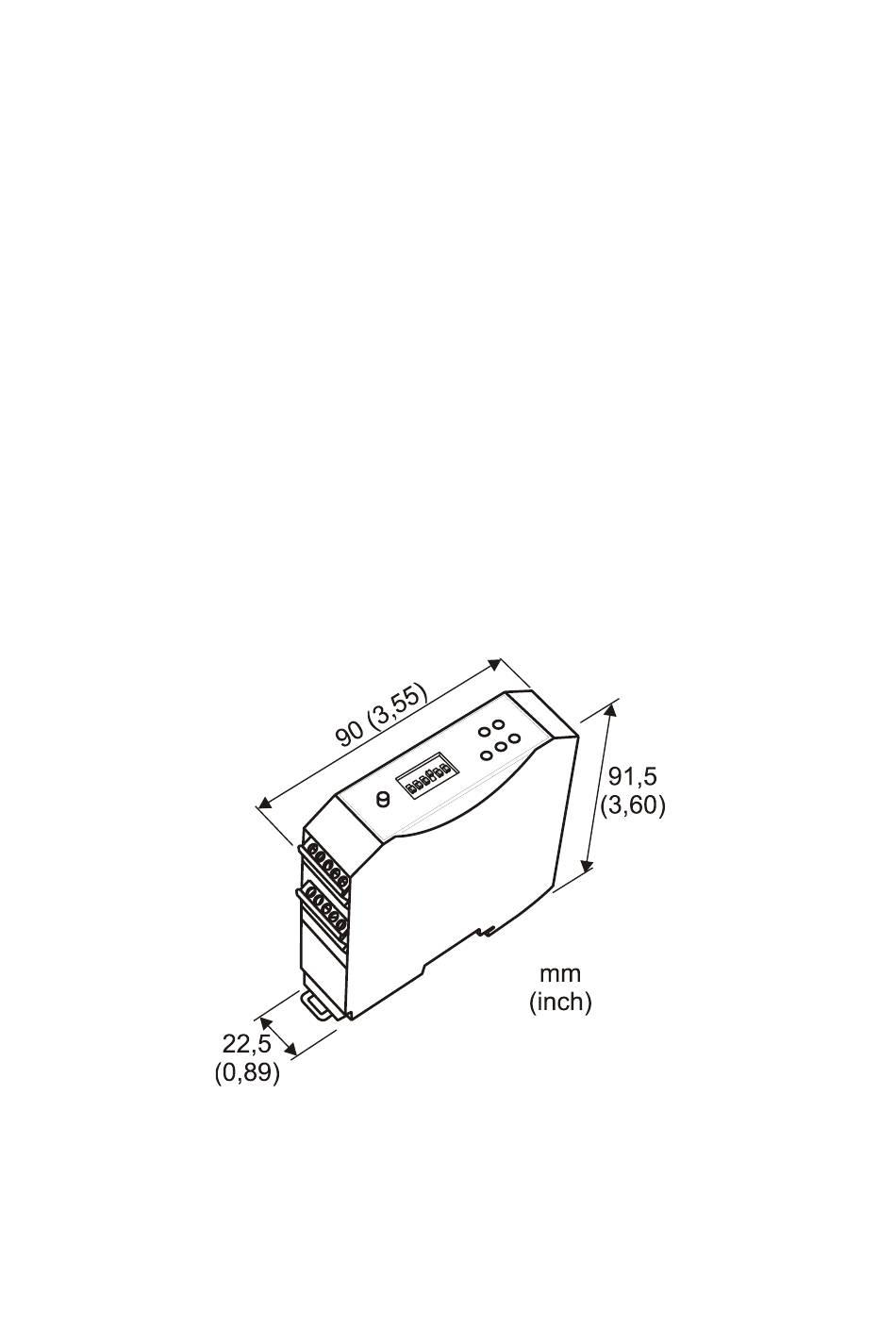

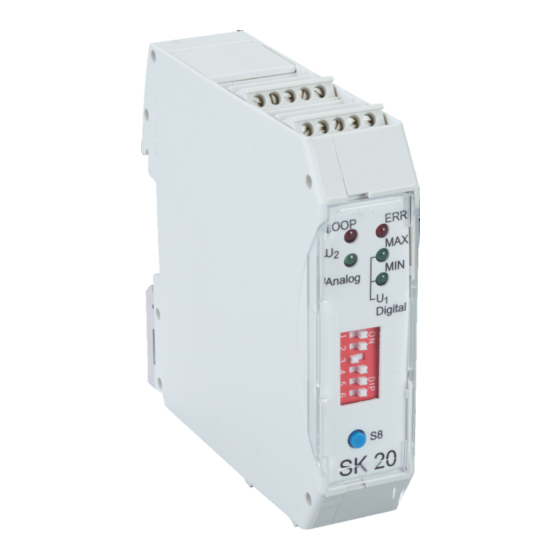

- Seite 1 SK 20.2 Signalkonverter für SSI – Messsysteme Signal converter for SSI encoders DokuNr: 040.061.07 Technische Änderungen vorbehalten. Subject to changes without notice. SICK HN.SK20.2...
-
Seite 2: Inhaltsverzeichnis
6. Versand, Lagerung, Entsorgung ............18 6.1 Versand ......................18 6.2 Lagerung ......................18 6.3 Entsorgung ....................18 7. Technische Daten ..................19 8. Abbildungsverzeichnis ................20 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 5: Allgemeines
Ausrüstungsgegenständen, wenn die Anweisungen nicht strengstens befolgt werden. INFO Dieses Zeichen signalisiert Tipps und nützliche Informationen zur leichteren Handhabung des Produkts. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 6: Sicherheitshinweise
Fehlfunktionen durch fehlerhafte Bauelemente können aber nicht in jedem Fall verhindert werden. Personengefährdung ist deshalb durch Unterbrechung der Betriebsspannung über die NOT-AUS-KETTE anlagenseitig zu verhindern ACHTUNG Das Gehäuse darf nicht geöffnet werden. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 7: Kurzbeschreibung
Standardgeber mit analogen Regelsystemen gekoppelt werden. Bei Parallelschaltung zu einem bestehenden System ist der Bewegungsablauf (Weg- / Zeitdiagramm) z.B. auf einem analogen Schreiber darstellbar. 2.2 Applikationsbeispiele Abbildung 1: Applikationsbeispiele 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 8: Ausgänge
Die Positionen zwischen "min" und "max" werden mit einer Auflösung von 16 Bit in ein Analogsignal konvertiert. • Die Positionen "min" und "max" sind über Teach In programmierbar. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 9: Inbetriebnahme
Gehäuse bzw. Montageplatte zu verbinden. 3.2 Bedienung Normalzustand: Alle grünen LEDs an und alle roten LEDs aus. Abbildung 3: Frontplatte 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 10: Klemmenanordnung
Signalkonverter SK20.2 3.3 Klemmenanordnung Abbildung 4: Anordnung der Klemmen 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 11: Anschlussbelegung
Quelle gespeist werden. INFO Die Verkabelungsvorschrift des Messsystemherstellers ist zu beachten. INFO Ein Potentialausgleich zur Schutzerde des Messsystems wird empfohlen. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 12: Geräteeinstellung
3.5 Geräteeinstellung Die Geräteeinstellung erfolgt über die frontseitigen DIP-Schalter. Abbildung 6. Einstellung der DIP-Schalter INFO Änderungen werden nach dem Aus- und wieder Einschalten wirksam. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 13: Programmierung (Teach In)
Teach In-Taster S8 drücken und festhalten bis LED dauernd leuchtet. • Position "min" ist gespeichert. Analogausgang stellt sich auf 0 V (0/4 • mA). 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 14: Speicherung Der Position "Max
Vertauschte „Takt +“ und „Takt-“ – Anschlüsse können vom SK20.2 nicht erkannt werden. Position „min“ und „max“ lassen sich dann nicht programmieren. Fehlermeldung E4 steht an. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 15: Funktion Überprüfen
Abbildung 12: Überlauf des Gebers Das Messsystem ist so zu montieren, dass der Zahlenüberlauf außerhalb des Verfahrbereichs liegt. Nach veränderter Messsystemjustage, "min" / "max" Position neu programmieren. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 16: Fehlermeldungen
Vertauschte „Takt +“ und „Takt-“ – Anschlüsse können vom SK20.2 nicht erkannt werden. Position „min“ und „max“ lassen sich dann nicht programmieren. Fehlermeldung E4 steht an. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 17: Signalkonverter Tauschen
10. Spannungen U1 und U2 mit dem neuen Signalkonverter verbinden. 11. Weitere Inbetriebnahme den neuen Signalkonverters wie unter Kapitel 4 beschrieben. Sicherheitshinweise beachten. 12. Defekten Signalkonverter an den Händler zurück schicken. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 18: Versand, Lagerung, Entsorgung
Vorschriften am Ende der Lebensdauer zu entsorgen bzw. dem Recycling zuzuführen. § INFO Entsorgen sie die entsprechenden Materialien in Übereinstimmung mit den gültigen Umweltschutzgesetzen. Keine umweltgefährdenden materialien in den Hausmüll werfen. 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 19: Technische Daten
Code: Gray- / Binär-Code Taktfrequenz: 230 kHz (Stand-alone Anschluss) 70 - 600 kHz (Parallelanschluss) Bereit/Störung-Signal Transistor-Ausgang: max. 50 mA Speisespannung (U max. 30 V 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com... -
Seite 20: Abbildungsverzeichnis
Abbildung 11. Teach-In-Modus beenden ..............14 Abbildung 12: Überlauf des Gebers................15 Abbildung 13: Fehlermeldungen 1 - 4................. 16 Abbildung 14: Fehlermeldungen 5 - 11 ............... 17 8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com...
