Instandhaltung
Ventil demontieren

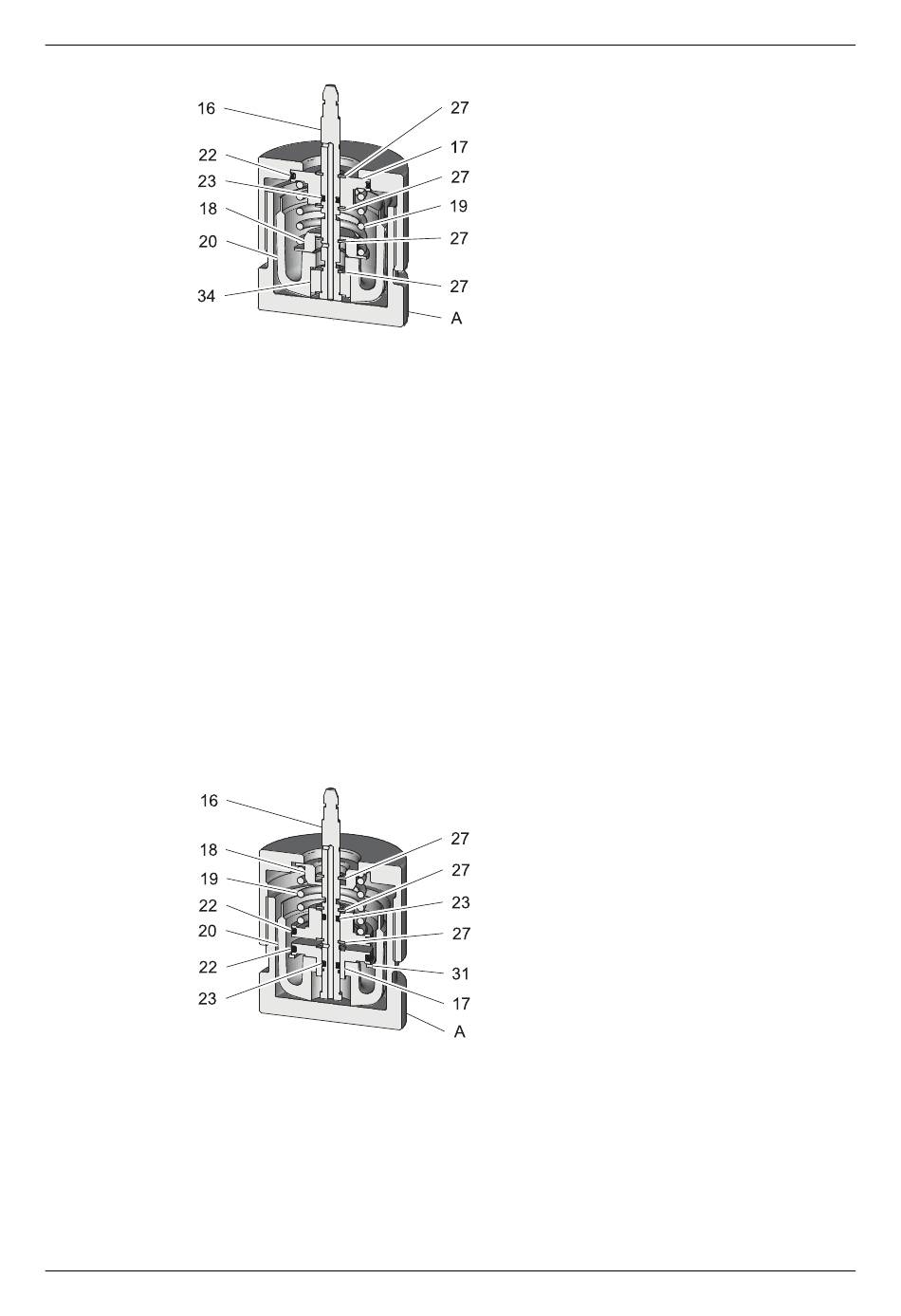

Abb.10: Handrad demontieren Ventil TSVN
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
–
9.5.3.2 Ventil TSVU
Abb.11: Handrad demontieren Ventil TSVU
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
34
Handrad (20) mit Kolbenstange(16), Sicherungsscheiben (27), Druckfeder
(19), Federkäfigdeckel (18), O-Ringen (22, 23), Kolben (17) und Buchse (34)
aus der Laterne (9) drehen.
Druckfeder (19) mit dem Montagewerkzeug (A), Material-Nr. 222-601.51,
spannen.
Sicherungsring (27) abziehen.
Druckfeder (19) mit dem Montagewerkzeug (A), Material-Nr. 222- 601.51,
entspannen und Montagewerkzeug entfernen.
Kolben (17) von der Kolbenstange (16) abziehen und alle restlichen Teile aus
dem Handrad nehmen.
Handrad ist demontiert.
Handrad (20) abschrauben.
Sicherungsring (31) abnehmen.
