Instandhaltung
Ventil demontieren
9.5.2.1 Ventil TSVU ohne Faltenbalg

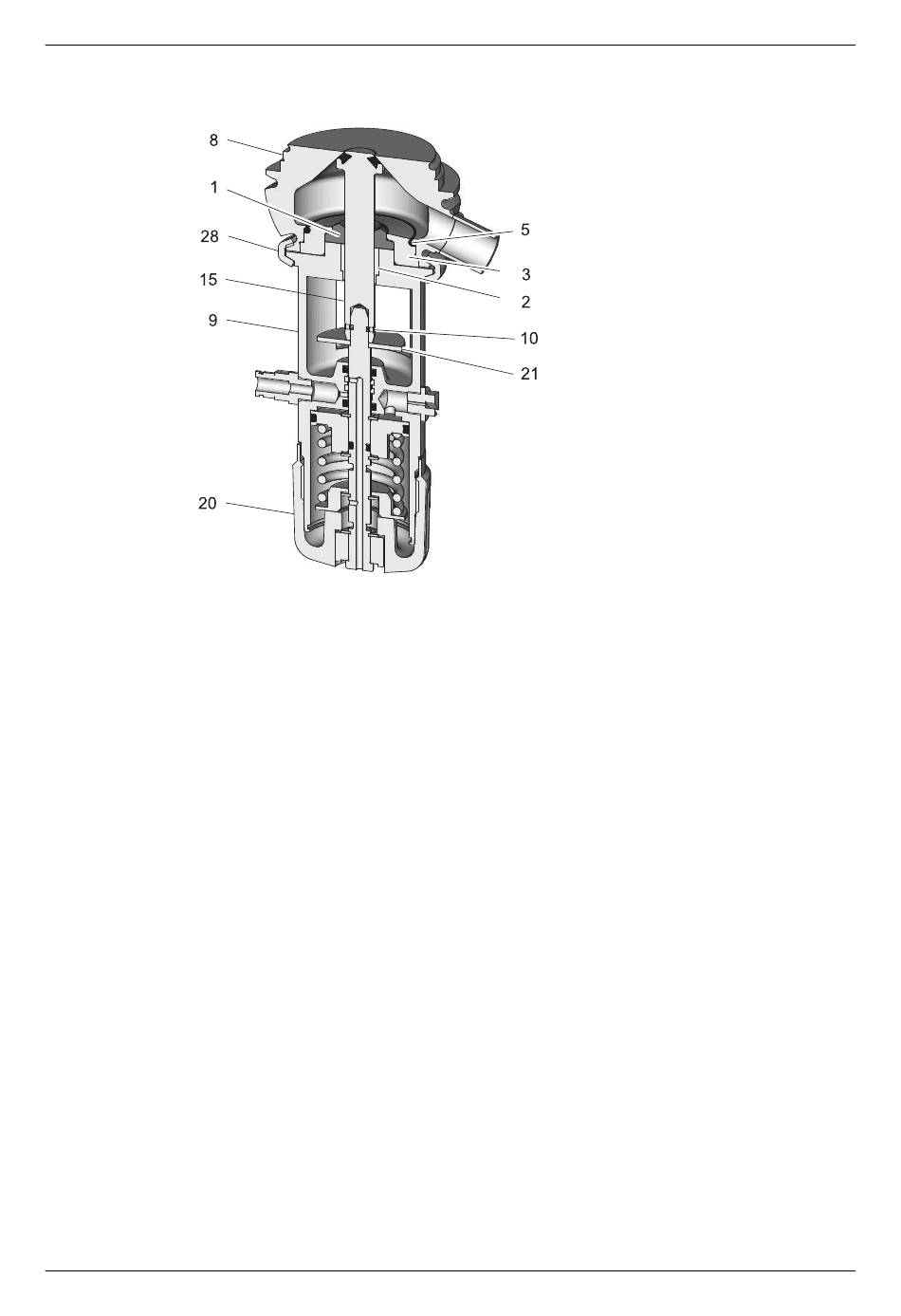

Abb.8:
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
6.
–
32
Ventilteller ausbauen, Ventil ohne Faltenbalg
Handrad (20) nach links drehen.
–
Der Ventilteller (15) wird angehoben.
Klappring (28) zwischen Gehäuse (8) und Laterne (9) entfernen.
Ventileinsatz aus dem Gehäuse (8) ziehen.
Vierkantring (10) abziehen.
Kontaktscheibe (21) herausnehmen.
Ventilteller (15) mit Lager (2), Dichtscheibe (3), Dichtring (1) und O-Ring (5)
aus der Laterne (9) ziehen.
Ventilteller ist ausgebaut.
430BAL008565DE_1
21.03.2022
