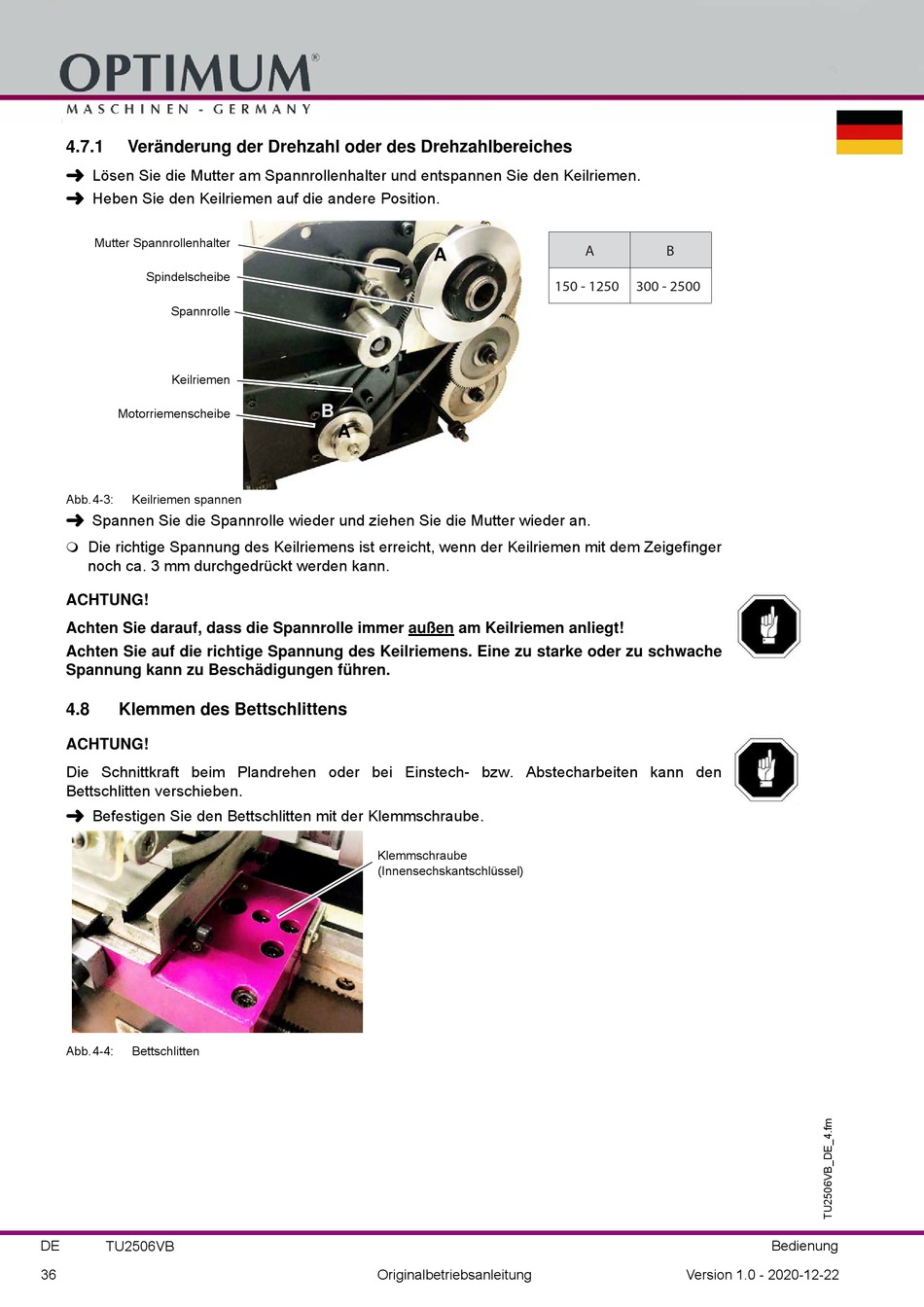

4.7.1 Veränderung der Drehzahl oder des Drehzahlbereiches

Lösen Sie die Mutter am Spannrollenhalter und entspannen Sie den Keilriemen.

Heben Sie den Keilriemen auf die andere Position.
Mutter Spannrollenhalter
Spindelscheibe
Spannrolle
Keilriemen
Motorriemenscheibe
Abb.4-3: Keilriemen spannen

Spannen Sie die Spannrolle wieder und ziehen Sie die Mutter wieder an.
Die richtige Spannung des Keilriemens ist erreicht, wenn der Keilriemen mit dem Zeigefinger

noch ca. 3 mm durchgedrückt werden kann.
ACHTUNG!
Achten Sie darauf, dass die Spannrolle immer außen am Keilriemen anliegt!
Achten Sie auf die richtige Spannung des Keilriemens. Eine zu starke oder zu schwache
Spannung kann zu Beschädigungen führen.
4.8

Klemmen des Bettschlittens

ACHTUNG!
Die Schnittkraft beim Plandrehen oder bei Einstech- bzw. Abstecharbeiten kann den
Bettschlitten verschieben.

Befestigen Sie den Bettschlitten mit der Klemmschraube.
Abb.4-4: Bettschlitten
DE TU2506VB
36
A
B
A
Klemmschraube
(Innensechskantschlüssel)
Originalbetriebsanleitung
A B
150 - 1250 300 - 2500
