1 Sicherheit
und muss gemäß der Abbildung ausgeführt
sein.
Wenn die andere Abgasanlage nicht erhöht
werden kann, dann müssen Sie das Produkt
raumluftabhängig betreiben.
Hinweis
Aufsätze zur Erhöhung von Abgas-
anlagen werden von verschiedenen
Schornsteinfirmen angeboten.
Wenn die benachbarte Abgasanlage rußb-
brandbeständig sein muss, dann kann die
Mündung der Abgasleitung durch Wärme-
einwirkung des angrenzenden Schornsteins
beschädigt werden (Schornsteine sind ruß-
brandbeständige, für Festbrennstofffeuerstät-
ten geeignete Abgasanlagen).

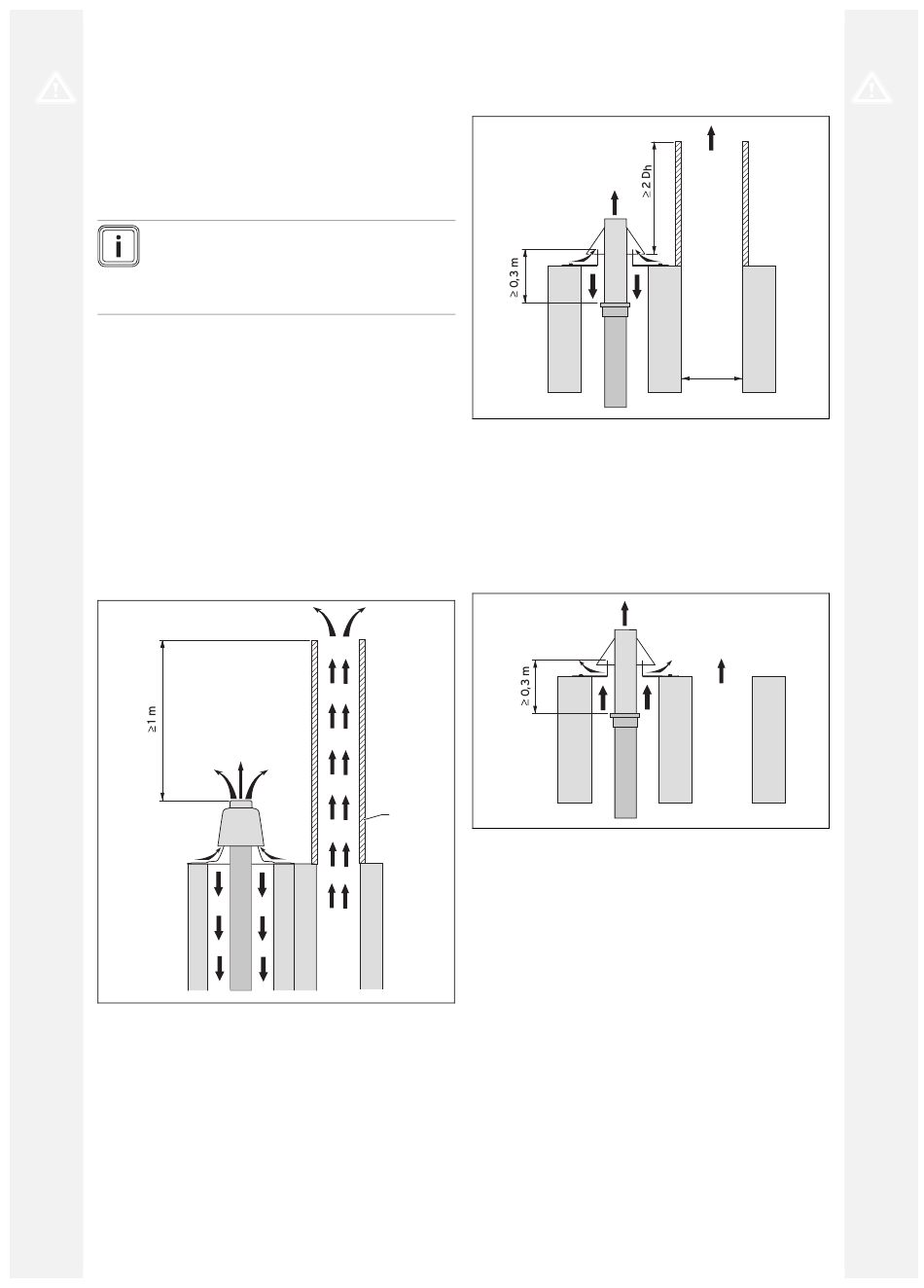

Die Mündung muss dann nach einer der 3
folgenden Ausführungen gestaltet werden.
Dabei muss die Wanddicke zwischen den
Schächten mindestens 115 mm betragen.
Mündungsausführung 1
1 Schornsteinauf-
satz
Der Schornstein muss durch eine rußbrand-
beständige Verlängerung erhöht werden, so
dass der Schornstein die Abgasleitung aus
PP um mindestens 1 m überragt.
8
1
2
2 Rauchgas
Mündungsausführung 2
Die Abgasleitung muss, im gegen Wärme-
strahlung geschützten Bereich bis 0,3 m
unterhalb der Schachtmündung, aus nicht
brennbaren Teilen bestehen.
Der Schornstein muss gemäß der Abbildung
erhöht werden.
Mündungsausführung 3
Die Abgasleitung muss, im gegen Wärme-
strahlung geschützten Bereich bis 0,3 m
unterhalb der Schachtmündung, aus nicht
brennbaren Teilen bestehen.
Das Produkt muss raumluftabhängig betrie-
ben werden.
