Vorsicht!
Risiko von Sachschäden durch eindrin-
gende Feuchtigkeit
Wenn Feuchtigkeit eintritt (z. B. Regen-
wasser), dann können die Luftleitung und das
Gerät beschädigt werden.
▶
Montieren Sie die Wanddurchführung
waagerecht mit den Luftansaugschlitzen
nach unten.
2. Bohren Sie waagerecht ein Loch in die Wand.
– Durchmesser: ≥ 200 mm
3. Stecken Sie die Verlängerung (4) und die Wanddurch-
führung (2) zusammen.
4. Kippen Sie das Luftrohr der Verlängerung (4), so dass
die Luftansaugschlitze (3) und das Luftrohr der Verlän-
gerung (4) nach unten gerichtet sind.
5. Schieben Sie die Wanddurchführung (2) und die Ver-
längerung (4) durch die Wandbohrung.
6. Verschließen Sie die Bohrung von innen und außen mit
Mörtel (1).
7. Lassen Sie den Mörtel aushärten.
8. Montieren Sie außen die Abdeckblende aus Edelstahl.
9. Montieren Sie innen die weiße Abdeckblende.
10. Montieren Sie ggf. weitere Verlängerungen, Revisions-
elemente und Bögen beginnend von der Wand bis hin
zum Produkt.
11. Montieren Sie pro Verlängerung eine Befestigungs-
schelle.
12. Stecken Sie zuletzt den Bogen oder den Revisionsbo-
gen der Abgasleitung in den Abgasanschluss des Pro-
dukts.
13. Verbinden Sie alle Verbindungsstellen der Luftrohre mit
einer Sicherungsschraube.
6.6

Verbrennungsluftzufuhr montieren

Zunächst montieren Sie das Luftansaugstück. Anschließend
montieren Sie die Luftzuführung durch die Außenwand.
6.6.1

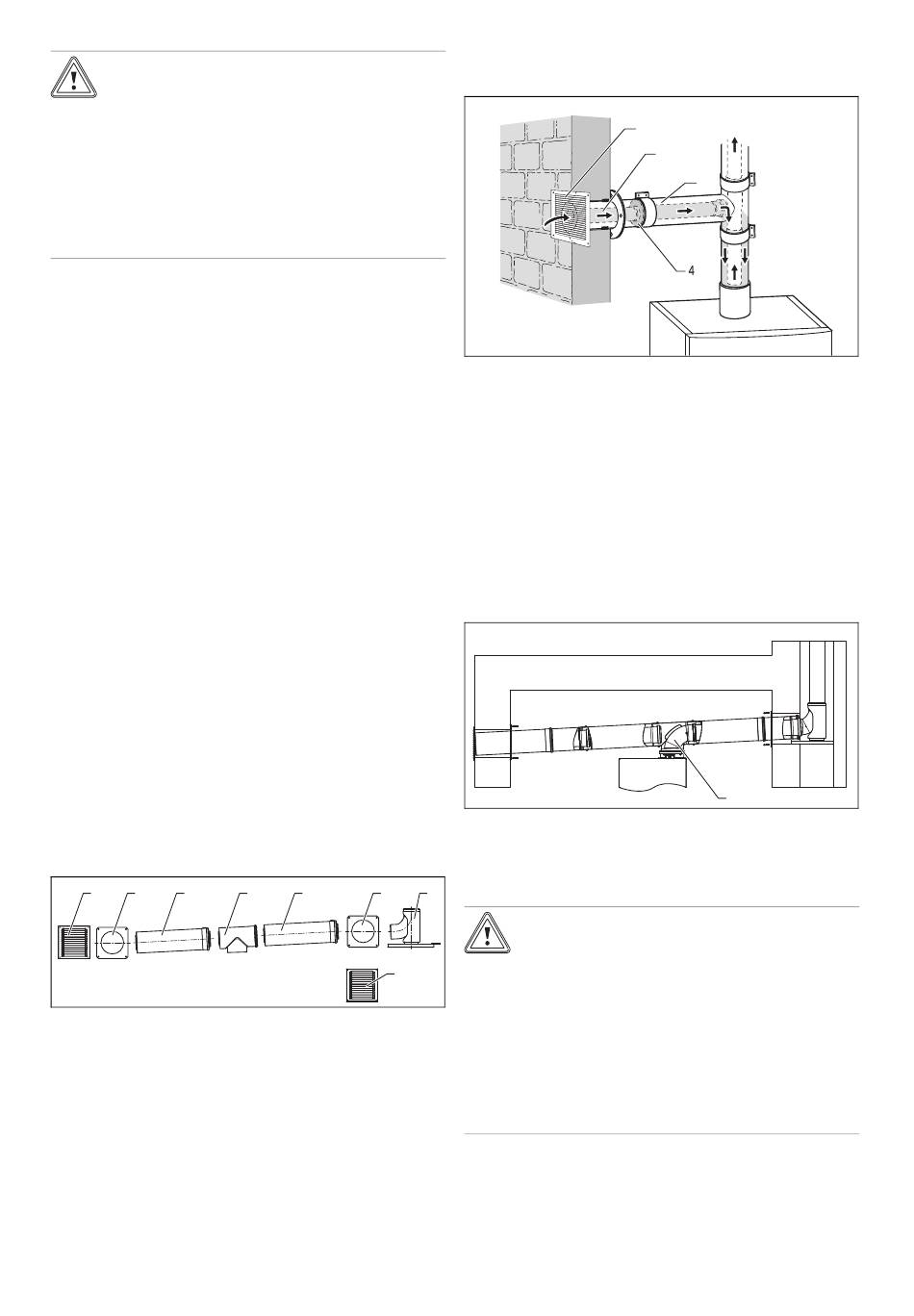

Lieferumfang

1 2 3
1 Zuluftgitter (2 x)
2 Mauerblende
3 Luftansaugstück (Kon-
zentrisches Rohr mit
Abdichtung des Zuluft-
rohres an der Muffe,
250 mm lang)
6.6.2 Funktionsweise der Verbrennungsluftzufuhr
durch die Außenwand
Wenn der bestehende Schacht aufgrund von Ablagerungen
für die Verbrennungsluftzufuhr nicht geeignet ist, dann kann
0020107254_03 Montageanleitung
4 3 2
1
4 Konzentrisches T-Stück
für die Luftzuführung
in den konzentrischen
Ringspalt
5 Stützbogen mit Auflage-
schiene
die Verbrennungsluft getrennt von der Abgasführung durch
die Außenwand angesaugt werden.
Die Zuluft strömt durch das Zuluftgitter (1) und wird durch
das Innenrohr (2) des konzentrischen Rohrsystems geführt.
Der Ringspalt (3) ist durch eine Dichtung (4) für die Luftströ-
mung gesperrt. Die stehende Luftschicht im Ringspalt dient
als Wärmedämmung und vermeidet bei kalten Außentem-
peraturen die Schwitzwasserbildung an der Oberfläche des
Außenrohrs.
Führen Sie die Abgasleitung im Schacht und den Anschluss
durch die Schachtwand so aus, wie es für die Betriebsweise
Raumluftabhängiger Betrieb erforderlich ist. Beachten Sie
dabei die maximalen Rohrlängen.
6.6.3 Luftansaugung am Produkt anschließen
Sie können die Luftansaugung nur an dem T-Stück (1) auf
dem Produkt anschließen.
6.6.4 Luftansaugstück montieren
5
Vorsicht!
Beschädigungsgefahr für das Produkt!
Eintretendes Regenwasser kann das Produkt
beschädigen. Regenwasser kann zu Korro-
sion im Produkt führen.
▶
Verlegen Sie das Luftansaugstück mit
einem Gefälle von 2° nach außen, um den
Eintritt von Regenwasser in das Produkt
zu verhindern. 2° entsprechen einem Ge-
fälle von ca. 30 mm pro Meter Rohrlänge.
