6 Montage

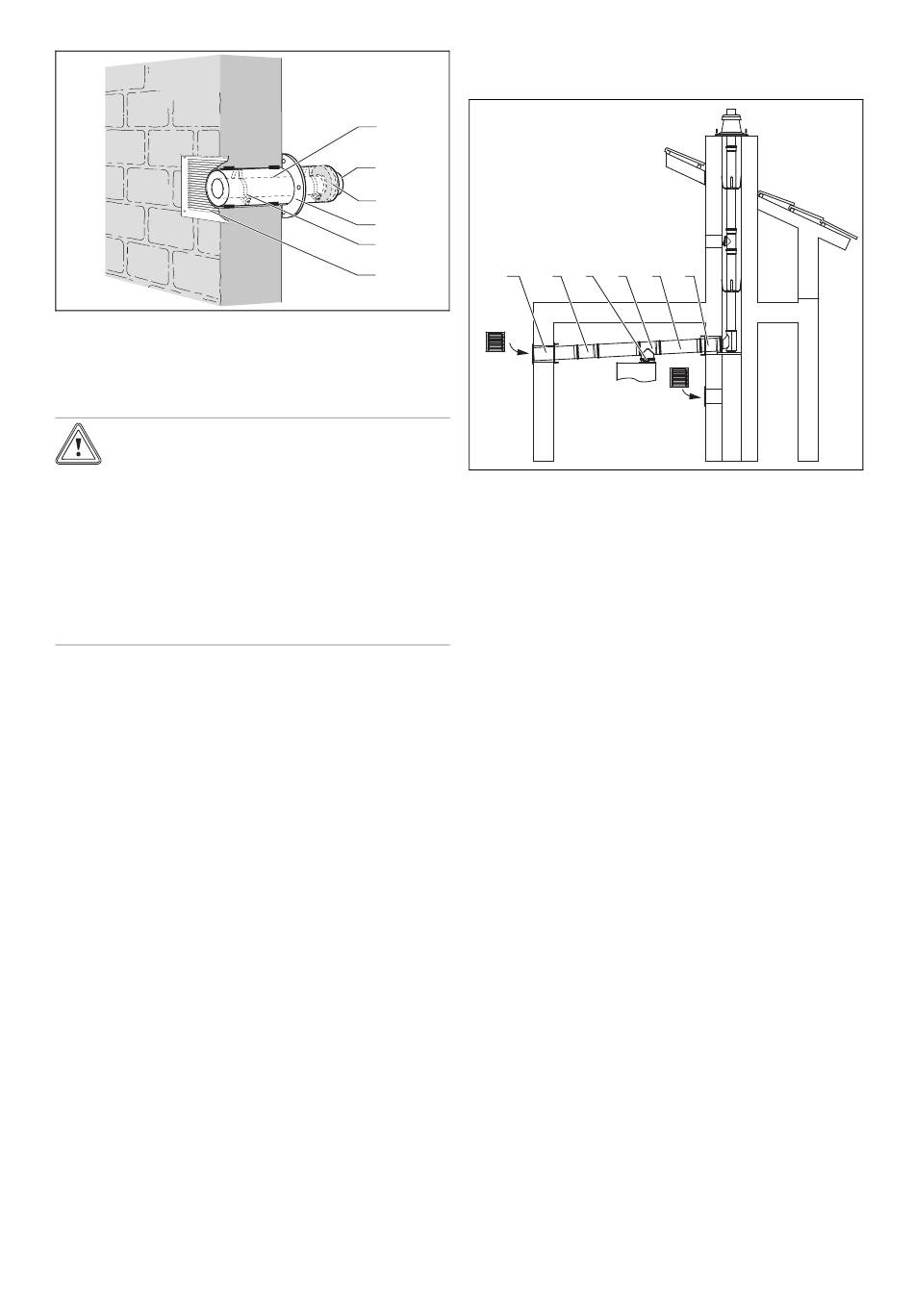

1 Luftansaugstück
2 Abgasmuffe
3 Dichtung
Vorsicht!
Beschädigungsfahr für das Produkt durch
unzulässige Verbrennung
Hohe Druckunterschiede zwischen Zuluft-
und Abgasöffnung können die Verbrennung
unzulässig beeinflussen.
▶
Montieren Sie die Öffnung für die Ver-
brennungsluftzufuhr und die Mündung der
Abgasanlage nur auf einer Seite des Firs-
tes.
1. Wählen Sie eine geeignete Position für das Luftansaug-
stück (1) in der Außenwand.
2. Bohren Sie dort ein Loch in die Außenwand.
– Durchmesser: ≥ 170 mm
3. Stecken Sie die Mauerrosette (4) auf das konzentrische
Rohr.
4. Setzen Sie das Luftansaugstück in die Bohrung so ein,
dass die Abgasmuffe (2) nach innen zeigt und das kon-
zentrische Rohr mit der Außenwand bündig abschließt.
5. Verschließen Sie den Raum zwischen Wand und Luft-
ansaugstück, z. B mit Mörtel.
6. Dübeln Sie das Zuluftgitter (6) so an der Außenwand
an, dass die Lamellen schräg nach unten gerichtet sind
und kein Wasser eindringen kann.
7. Montieren Sie die Mauerrosette (4).
30
1
2
3
4
5
6
4 Mauerrosette
5 Abstandshalter
6 Zuluftgitter
6.6.5 Luftzuführung durch die Außenwand
montieren
1 2 3 3 4 5
1. Setzen Sie das konzentrische T-Stück (4) für die Luft-
zuführung in den konzentrischen Ringspalt mit dem An-
schlussstück für die Luft-Abgas-Führung (3) ein.
2. Montieren Sie die waagerechte Abgasleitung
⌀ 110/160 mm. (→ Seite 35)
3. Um das Ansaugen der Verbrennungsluft durch den
Schacht zu verhindern, montieren Sie ein konzentri-
sches Rohr mit der Abdichtung des Zuluftrohrs (6) nahe
am Schacht.
4. Verlegen Sie Verlängerungen und Bögen (2) bis zum
konzentrischen T-Stück (4) auf dem Produkt. Beginnen
Sie am Luftansaugstück in der Außenwand (1).
6.7 Abgasleitung an der Außenwand montieren
Zur Montage der Abgasleitung an der Außenwand bohren
Sie zunächst das Loch in die Außenwand und montieren die
Stützkonsole. Anschließend montieren Sie die Leitung an
der Außenwand.
▶
Legen Sie vor Beginn der Montage den Verlauf der Ab-
gasleitung sowie die Anzahl und Lage der Leitungshalter
fest.
–
Abstand zu Fenstern und anderen Wandöffnungen:
≥ 20 cm
