6 Montage
6
5
4
3. Passen Sie die Länge des Stützrohrs zwischen
Schachtboden und Stützbogen an.
4. Montieren Sie Abstandshalter (5) auf das Stützrohr.
5. Setzen Sie das Stützrohr (4) mit der abgesägten Muffe
nach oben auf den Schachtgrund.
6. Setzen Sie den Stützbogen (6) auf das Stützrohr (4).
6.2.3

Starre Abgasleitung montieren

Nachdem Sie die Auflageschiene oder ein Stützrohr montiert
haben, montieren Sie die Abgasleitung im Schacht.

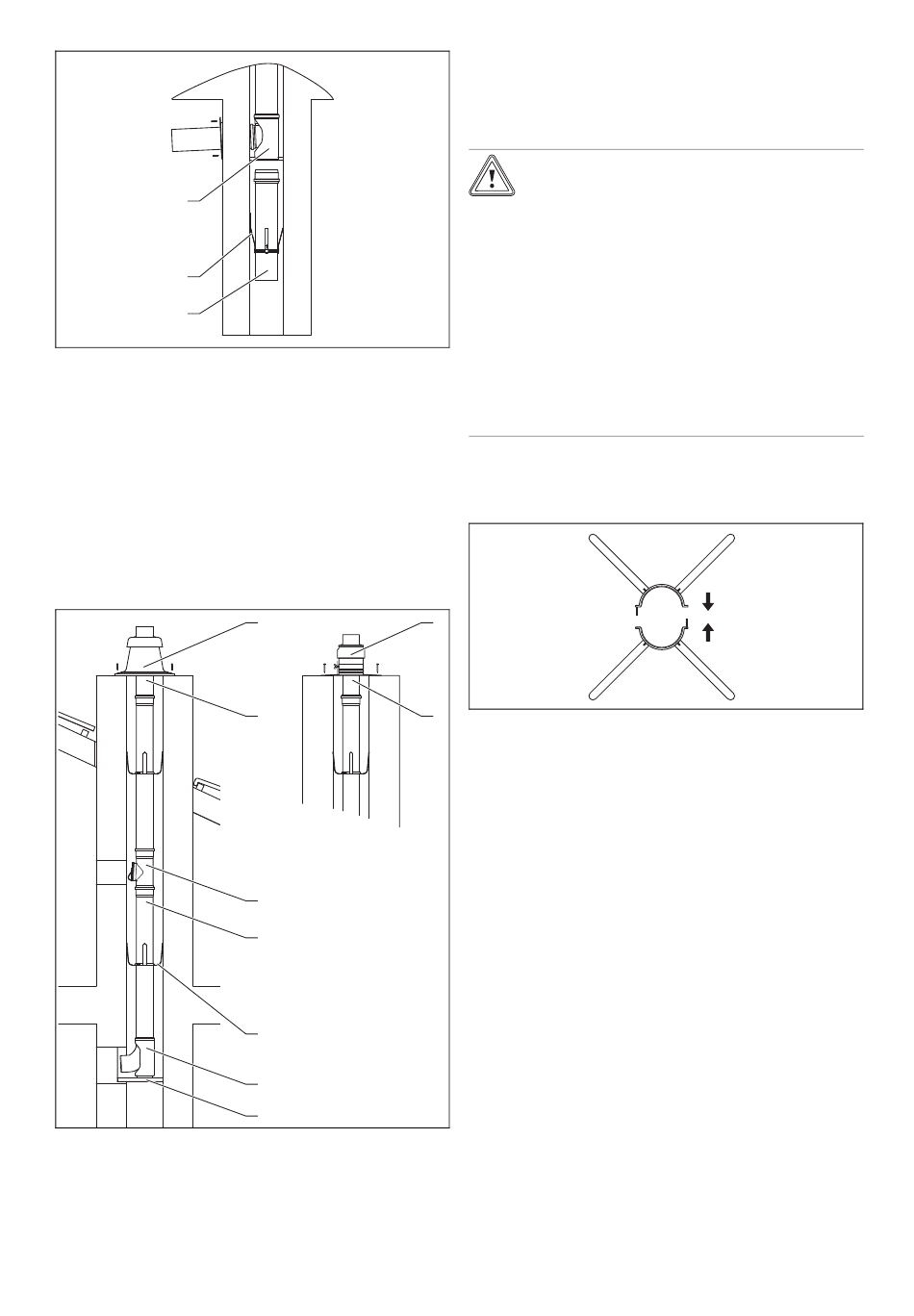

6.2.3.1 Systemdarstellung

1 Auflageschiene
2 Stützbogen
3 Verlängerung
22
7
6
5
3
4
2
1
4 Abstandshalter
5 Revisions-T-Stück
6 Abgasrohr schwarz
7 Schachtabdeckung PP
8 Abgasrohr Edelstahl

6.2.3.2 Starre Abgasleitung im Schacht montieren

Vorsicht!
Risiko von Sachschäden durch Rußbrand
im benachbarten Schornstein
Die Abgasleitung kann durch Wärmeein-
wirkung des angrenzenden Schornsteins
beschädigt werden (Schornsteine sind ruß-
brandbeständige, für Festbrennstofffeuerstät-
ten geeignete Abgasanlagen).
▶
Stellen Sie sicher, dass der Abstand des
Kunststoffinnenrohrs zur Innenseite des
Schachtes im Rohrbereich mindestens
25 mm und im Muffenbereich mindestens
15 mm beträgt.
1. Nachdem Sie die die Auflageschiene oder ein Stütz-
rohr montiert haben, montieren Sie die Abgasleitung im
Schacht.
9
8
2. Stecken Sie die Abstandshalter zusammen.
9 Schachtabdeckung
Edelstahl
Montageanleitung 0020107254_03
