7. Fixieren Sie bei schiefstehendem Mündungsrohr das
Verbindungsstück mit dem Bügel an dem Montage-
kreuz.
Hinweis
Den Bügel müssen Sie an der Seite positio-
nieren, zu der das Mündungsrohr gerichtet
werden muss.
8. Haken Sie den Klemmhaken (6) am Montagekreuz ein.
9. Stecken Sie den Klemmhaken auf das Verbindungs-
stück (7).
10. Dichten Sie den Mündungsrand (5) mit Silikon ab.
11. Stülpen Sie den Schachtaufsatz (8) über das Mün-
dungsrohr (4) und setzen Sie sie auf den Schacht.
12. Befestigen Sie den Fuß des Schachtaufsatzes mit vier
Schrauben auf dem Mündungsrand.
13. Um Materialdehnungen auszugleichen, verwenden Sie
unbedingt die 4 flexiblen Unterlegscheiben (1).
14. Verpressen Sie die Unterlegscheiben um 50 % (h/2).
15. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.
0020107254_03 Montageanleitung
6.4
6.4.1
1
2
5
3
4
5
1
4
2
8
1.
2.
3.
4.
5.
6.
1
7.
h h/2
8.
9.
10. Kürzen Sie die Dachdurchführung bei Bedarf.

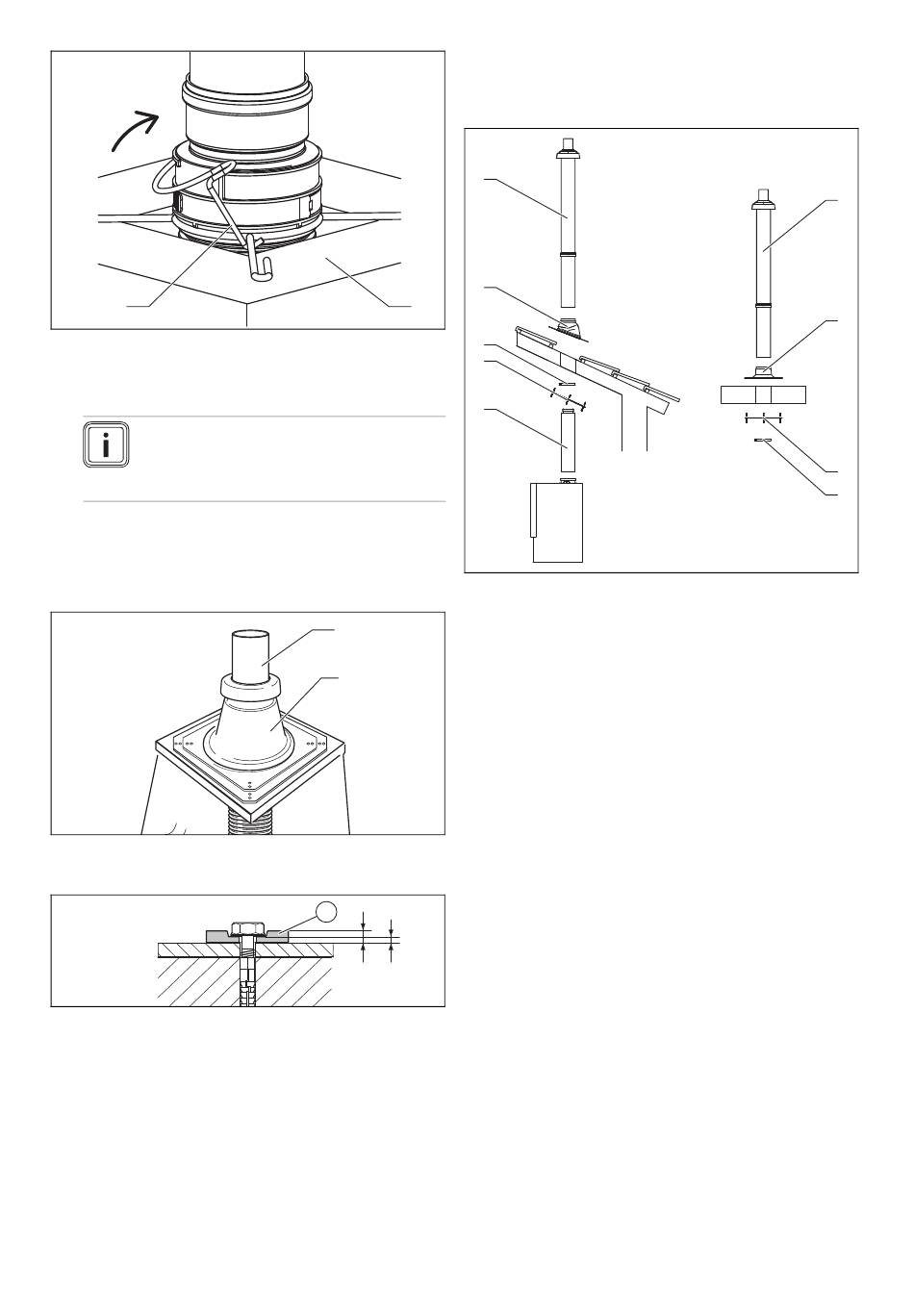

Senkrechte Dachdurchführung montieren
Dachdurchführung montieren (Beispiel:
Schrägdach)
Senkrechte Dachdurch-
führung (schwarz oder
rot)
Universal-Dachpfanne
Verwenden Sie beim Flachdach anstelle der Schräg-
dachpfanne (2) den Flachdachkragen (6).
Setzen Sie die Schrägdachpfanne(2) ein.
Stellen Sie das Oberteil der Schrägdachpfanne für die
senkrechte Aufnahme der Dachdurchführung ein.
Setzen Sie die senkrechte Dachdurchführung (1) in die
Schrägdachpfanne (2) von oben ein.
–
Der Regenkragen und das Oberteil der Schrägdach-
pfanne müssen regensicher ineinander greifen.
Richten Sie die Dachdurchführung senkrecht aus.
Befestigen Sie die Sparrenschelle (3) an einem Sparren
oder an der Decke.
Füllen Sie den Spalt zwischen der Dachdurchführung
und der Dach- oder Deckenkonstruktion wärmedäm-
mend auf.
Verbinden Sie die Dachdurchführung durch Verlänge-
rungen, Bögen und ggf. einer Trennvorrichtung mit dem
Produkt.
Schrauben Sie die Rosette (Dampfsperre) (4) an der
Decke fest.
–
Setzen Sie ggf. zur besseren Abdichtung zwischen
Flansch und Decke Silikon ein.
Montage 6
1
6
4
3
3 Sparrenschelle
4 Rosette
5 Schiebestück
6 Flachdachkragen
