6 Montage

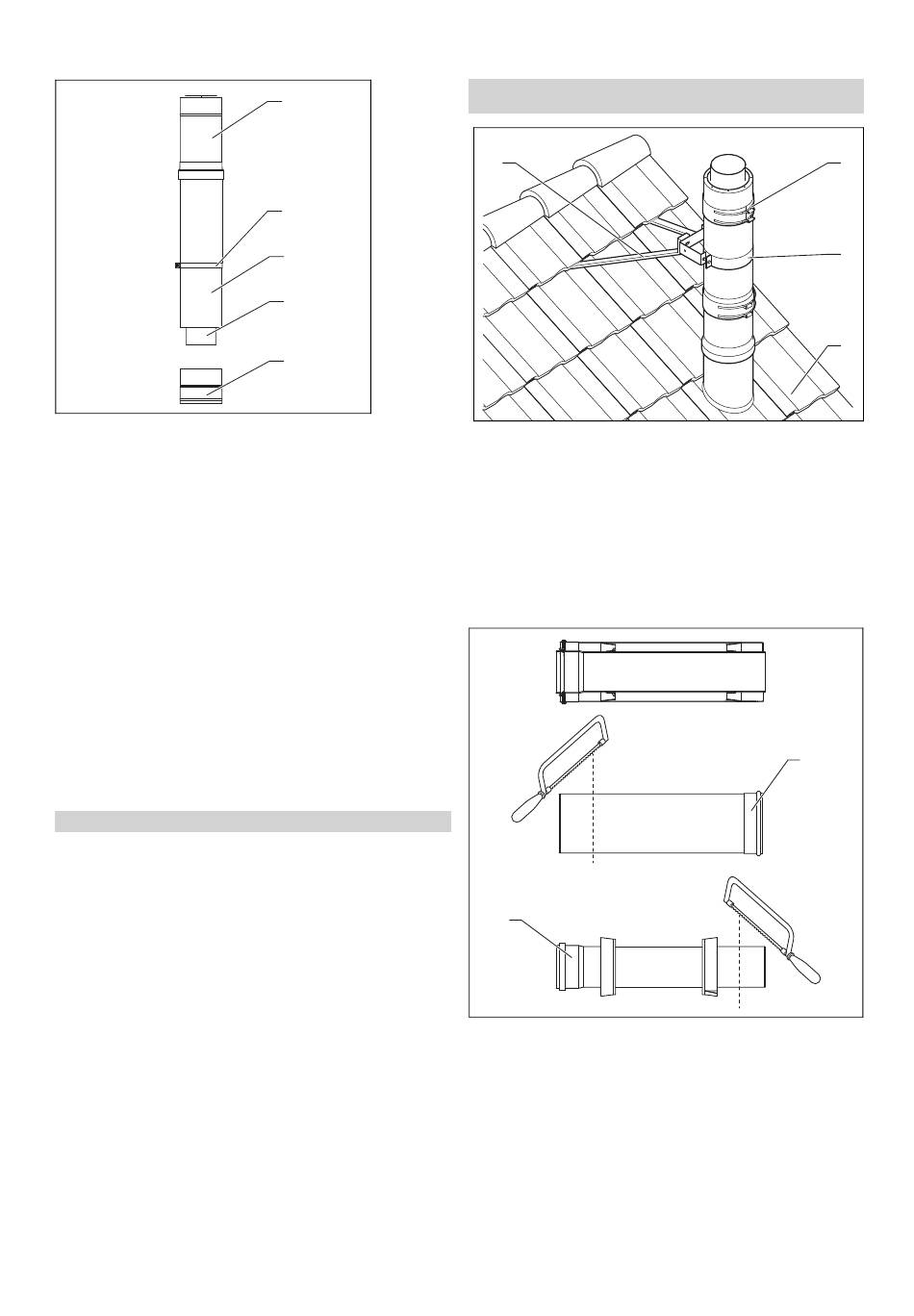

6.7.9 Dachdurchführung kürzen
1 Dachdurchführung
2 Befestigungsschelle
3 Außenrohr der Dach-
durchführung
1. Ziehen Sie die Anschlussmuffe (5) aus dem Außenrohr
(3) heraus.
2. Kürzen Sie Außenrohr (3) und Innenrohr um den glei-
chen Betrag.
– Kürzungsbetrag: ≤ 20 cm
3. Stecken Sie die Anschlussmuffe (5) wieder in das
Außenrohr (3).
4. Setzen Sie alle Abgaskomponenten „unter Dach" zu-
sammen.
5. Setzen Sie alle Abgaskomponenten „über Dach‟ zu-
sammen (Verlängerungen, Mündungsstück, Klemm-
schellen).
6. Montieren Sie alle Leitungshalter.
7. Montieren Sie die Befestigungsschelle der Dachdurch-
führung am Dachsparren oder der Decke.
Bedingung: Mündungshöhen von mehr als 1,5 m notwendig
▶
Stabilisieren Sie die Dachdurchführung. (→ Seite 34)
34
1
2
3
4
5
4 Innenrohr der Dach-
durchführung
5 Anschlussmuffe

6.7.10 Abgasleitung stabilisieren

Bedingung: Die Dachdurchführung ragt um mehr als 1,5 m über die
Dachpfanne (3) hinaus.
4
▶
Spannen Sie die Dachdurchführung oberhalb des Dachs
ab.
1. Montieren Sie an allen Verbindungsstellen oberhalb der
Dachpfanne Klemmschellen (1).
2. Montieren Sie einen Leitungshalter (2) an die Leitung
„über Dach‟.
3. Verbinden Sie diesen Leitungshalter durch Streben (4)
oder Seile mit der Dachkonstruktion.
6.7.11 Verlängerung kürzen
2
1. Ziehen Sie das Abgasrohr (2) aus dem Außenrohr (1)
heraus.
2. Kürzen Sie Abgasrohr und Außenrohr rechtwinklig an
ihrer glatten Seite um das gleiche Maß.
–
Kürzen Sie Abgasrohr und Außenrohr an den von
den Muffen abgewandten Seiten.
3. Schieben Sie das Abgasrohr (2) wieder in das Außen-
rohr (1).
1
Montageanleitung 0020107254_03
1
2
3
