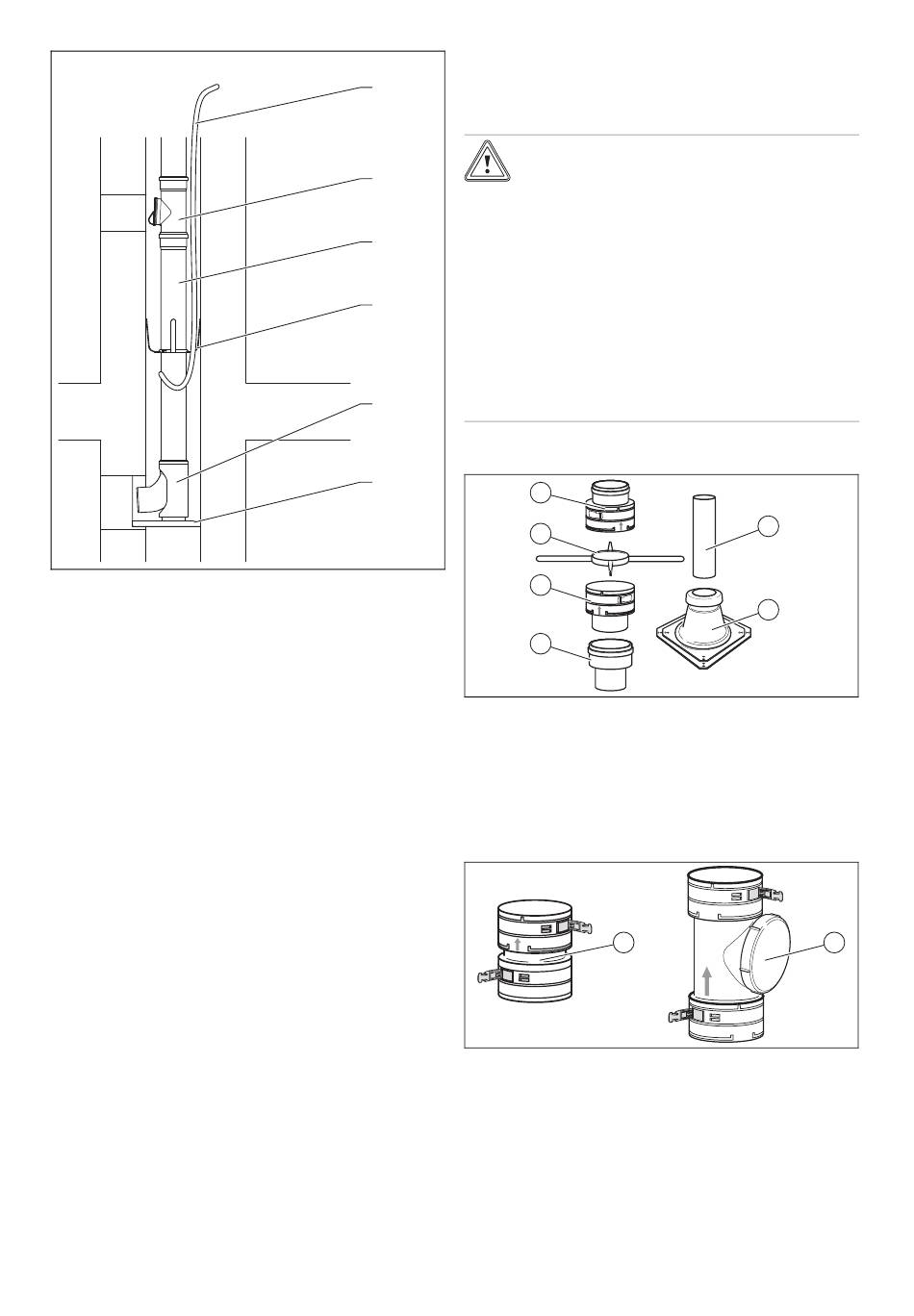

3. Schieben Sie die Abstandshalter (4) auf die Abgas-
rohre.
– Abstand zwischen den Abstandshaltern: ≤ 4 m
4. Befestigen Sie an das untere Ende des ersten Abgas-
rohrs (3) ein Seil (6).
5. Lassen Sie das erste Abgasrohr (3) mit Hilfe eines Seils
(6) so weit herunter, bis Sie das nächste Abgaselement
(5) aufstecken können.
–
Die Muffenseite der Abgasrohre muss immer nach
oben zeigen.
6. Wiederholen Sie das Zusammenstecken der Rohre
so oft, bis Sie das unterste Rohr in den Stützbogen
stecken können und das oberste Rohr die Montage des
Schachtaufsatzes erlaubt.
7. Stecken Sie die Rohre immer bis zum Anschlag in die
Muffe ein.
8. Wenn die Abgasleitung von der Schachtmündung aus
nicht geprüft werden kann, dann montieren Sie an ge-
eigneter Stelle ein Revisions-T-Stück.
9. Wenn Bögen im Schacht erforderlich sind, dann montie-
ren Sie 15°- oder 30°- Bögen.
10. Montieren Sie nach jedem Bogen möglichst nah an
dem Bogen ein Revisions-T-Stück.
11. Entfernen Sie das Seil aus dem Schacht.
Alternative 1:
12.
▶
Montieren Sie den Schachtaufsatz aus Kunststoff
(PP) auf die starre Abgasleitung. (→ Seite 25)
12. Alternative 2:
▶
Montieren Sie den Schachtaufsatz aus Edelstahl.
(→ Seite 26)
0020107254_03 Montageanleitung
6.2.4 Flexible Abgasleitung DN 100 montieren
Nachdem Sie die Auflageschiene oder ein Stützrohr montiert
6
haben, montieren Sie die Abgasleitung Schacht.
Vorsicht!
Risiko von Sachschäden durch Rußbrand
5
im benachbarten Schornstein
Die Abgasleitung kann durch Wärmeein-
wirkung des angrenzenden Schornsteins
3
beschädigt werden (Schornsteine sind ruß-
brandbeständige, für Festbrennstofffeuerstät-
ten geeignete Abgasanlagen).
4
▶
2
6.2.4.1 Lieferumfang Art.-Nr. 303516
1
4
3
2
1
1 Übergangsstück
⌀ 80 mm - ⌀ 100 mm
2 Einsteckelement
3 Montagekreuz
6.2.4.2 Verbindungs- und Reinigungselemente
einsetzen
1 Verbindungselement
1. Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten (Art.- Nr. 303518) oder einem Reinigungselement
(Art.-Nr. 303517) verbinden.
2. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
Stellen Sie sicher, dass der Abstand des
Kunststoffinnenrohrs zur Innenseite des
Schachtes im Rohrbereich mindestens
25 mm und im Muffenbereich mindestens
15 mm beträgt.
4 Verbindungsstück mit
Muffe
5 Schachtaufsatz
6 Mündungsrohr
1
2 Reinigungselement
Montage 6
6
5
2
