Warnung!
Verletzungsgefahr durch herabfallende
Teile!
Das Außenrohr der kürzbaren Verlänge-
rung hat an der Unterseite keine Sicke. Die
Klemmschelle kann das Rohrleitungssystem
nicht stabilisieren.
▶
Bauen Sie einen zusätzliche Leitungs-
halter Außenwand ein, damit das System
nicht durch Windlasten getrennt und ge-
löst werden kann.
4. Montieren Sie unmittelbar oberhalb der gekürzten Ver-
längerung einen zusätzlichen Leitungshalter Außen-
wand.

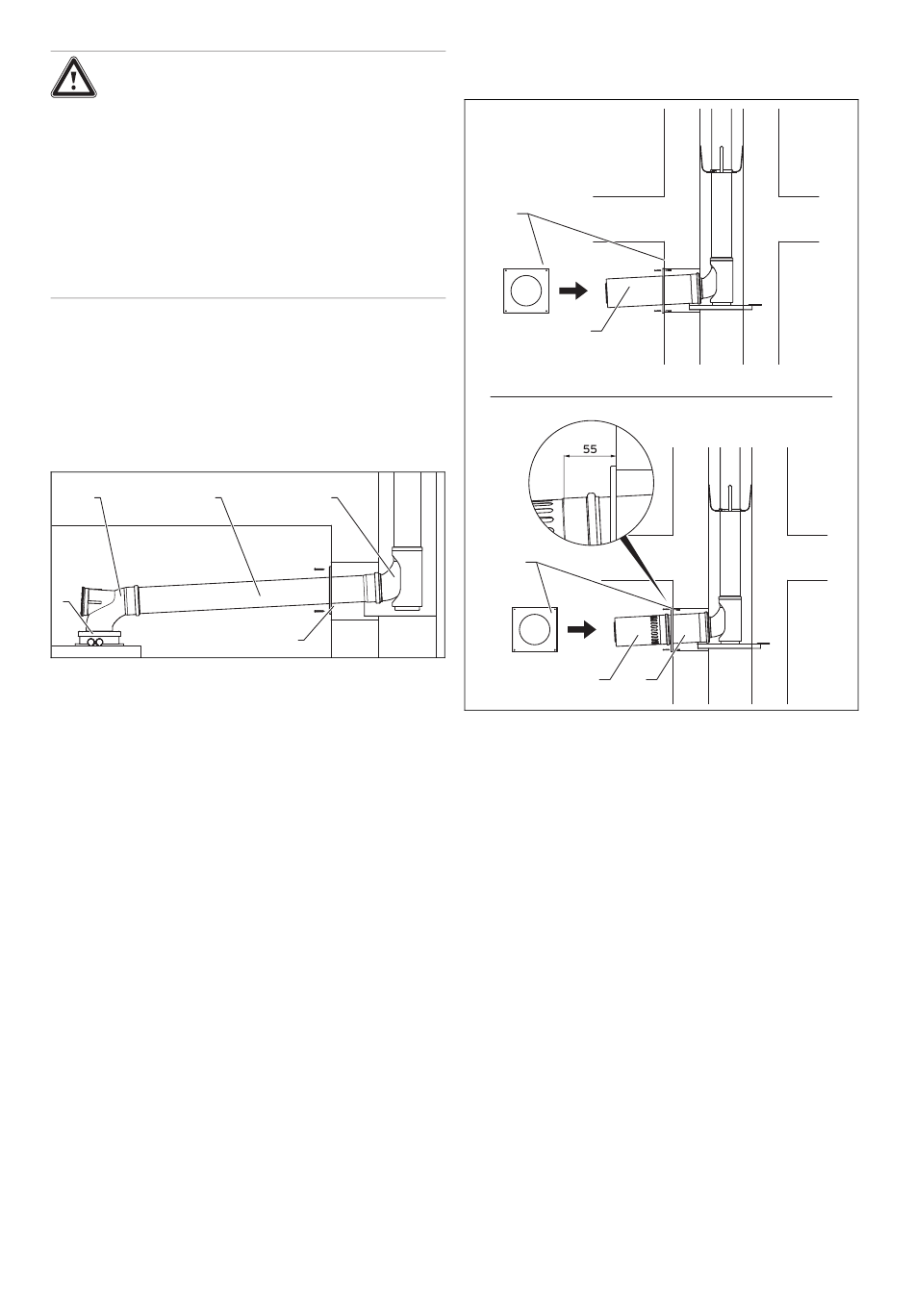

6.8

Waagerechte Abgasleitung montieren

Waagerechte Abgasleitung ⌀ 110 mm
6.8.1
montieren
2 3
1
1. Montieren Sie im Aufstellraum des Produkts zu Prüf-
zwecken mindestens ein Revisionselement in die Ab-
gasleitung.
2. Montieren Sie die Verlängerungen (3), Revisionsele-
mente und Bögen (2) beginnend vom Schacht (4) hin
zum Produkt.
3. Stecken Sie zuletzt den Bogen oder den Revisionsbo-
gen (2) der Abgasleitung in den Abgasanschluss (1)
des Produkts.
4. Kürzen Sie bei Bedarf die Verlängerungen mit einer
Säge.
5. Montieren Sie die Befestigungsschellen.
0020107254_03 Montageanleitung
4
5
Waagerechte Abgasleitung ⌀ 110/160 mm
6.8.2
montieren
1
2
1
3 2
1. Montieren Sie im Aufstellraum des Produkts zu Prüf-
zwecken mindestens ein Revisionselement in die Ab-
gasleitung.
2. Montieren Sie die konzentrischen Verlängerungen (2)
auf den Stützbogen.
3. Kürzen Sie bei raumluftabhängiger Betriebsweise
Abgasrohr und Luftrohr auf einen Überstand von
50 mm.
4. Montieren Sie bei raumluftabhängiger Betriebsweise
das Luftansaugstück (3) unmittelbar am Schacht.
5. Verschließen Sie die Schachtbohrung mit Mörtel.
6. Dübeln Sie die Innenrosette (1) an.
Montage 6
