6 Montage

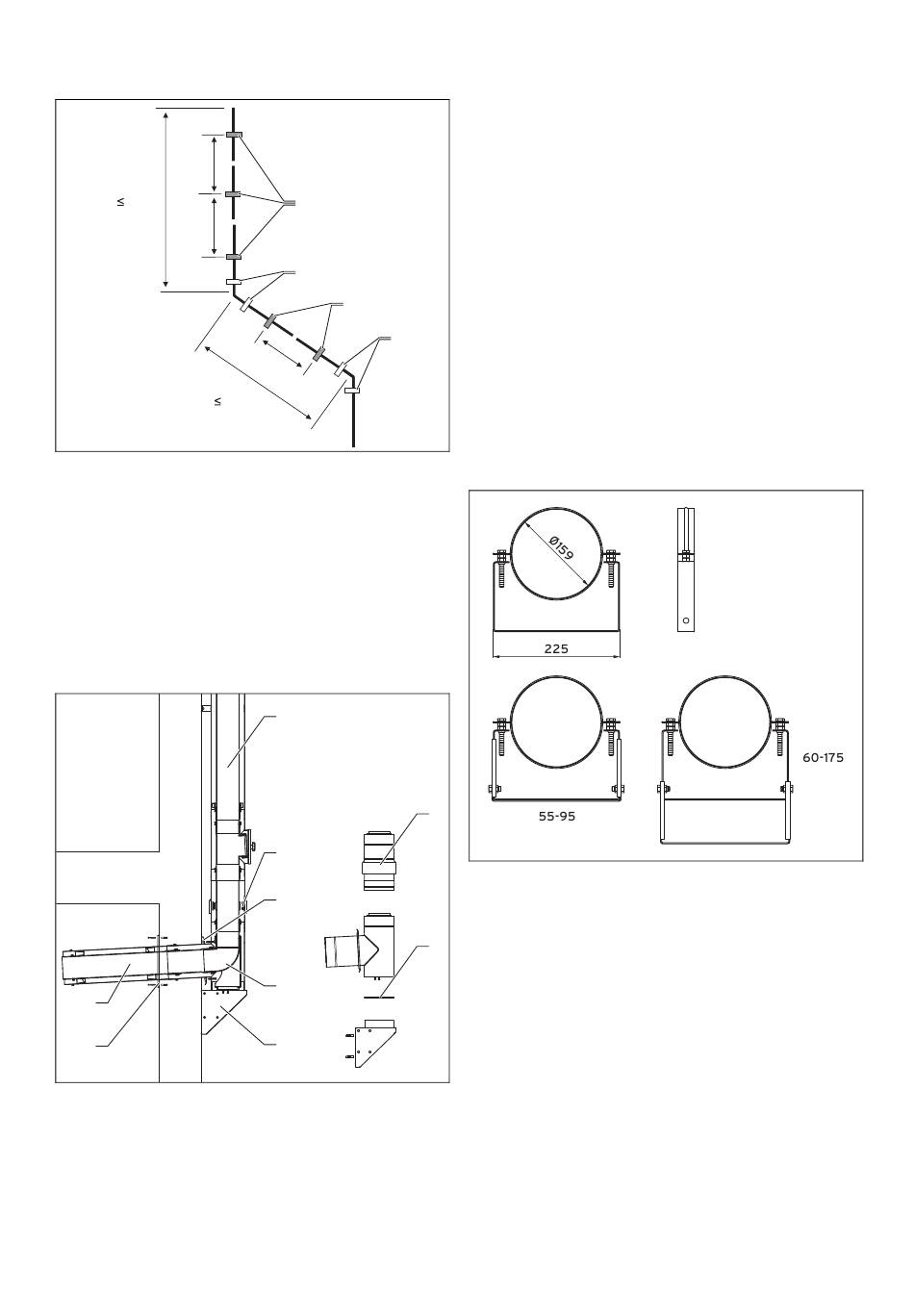

6.7.3 Statische Hinweise bei Versatz der
Abgasführung
A
5 m
A
4 m
▶
Bauen Sie nur einen Versatz ein.
▶
Verwenden Sie 45°-Bögen.
▶
Halten Sie folgende Maße ein:
– Länge des schräg geführten Teils: ≤ 4 m
– Abstand A zwischen 2 Leitungshaltern (1): ≤ 1 m
– Länge des senkrechten Teils: ≤ 5 m
▶
Verbinden Sie die 45°-Bögen an beiden Seiten mit
Klemmschellen (2) mit den Verlängerungen.
6.7.4 Anschluss für die Außenwandleitung
montieren
6
7
1 Verlängerung außen
2 Stützkonsole
3 Stützbogen
4 Außenrosette
1. Bohren Sie ein Loch in die Außenwand.
32
1
2
1
2
A
1
5
5
4
8
3
2
5 Luftansaugstück
6 Verlängerung innen
7 Innenrosette
8 Bodenblech
– Durchmesser: ≥ 180 mm
2. Montieren Sie die Stützkonsole (2) an die Außenwand.
3. Setzen Sie den Stützbogen (3) auf die Stützkonsole
auf.
–
Legen Sie dabei das Bodenblech (8) zwischen
Stützbogen und Konsole.
–
Die Außenrosette (4) muss auf dem Stützbogen
aufgeschoben sein. Eine nachträgliche Montage ist
nicht möglich.
4. Setzen Sie das Außenrohr einer äußeren Verlängerung
(1) mit der Muffe von innen auf den Stützbogen.
5. Montieren Sie die innere Verlängerung (6) mit der Muffe
von innen auf den Stützbogen.
6. Füllen Sie den Spalt zwischen Luftrohr und Wandboh-
rung von außen und innen mit Mörtel.
7. Lassen Sie den Mörtel aushärten.
8. Montieren Sie die Innenrosette (7).
9. Montieren Sie die Außenrosette (4).
10. Befestigen Sie die Leitungshalter Außenwand.
– Abstand der Leitungshalter: ≤ 2 m
6.7.5

Einstellbereich Leitungshalter

Die Leitungshalter sind einstellbar. Dazu müssen Sie die
beiden Halteschrauben justieren.
Bei größeren Wandabständen sind Verlängerungen für die
Außenwandhalter erforderlich.
