2. Legen Sie zunächst die Gesamtlänge nur überschlägig
fest. Addieren Sie dazu einen Sicherheitszuschlag je
Versatz:
Bedingung: Bei geradem Schacht
– Versatzmaß: ≥ 50 cm
Bedingung: Bei versetztem Schacht
– Versatzmaß: ≥ 70 cm
3. Montieren Sie bei Bedarf zuerst Verbindungs- (9) und
Reinigungselemente (6).
4. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
–
Kürzen Sie die flexible Abgasleitung erst dann,
wenn Sie die Abgasleitung an der Schachtmündung
befestigen.

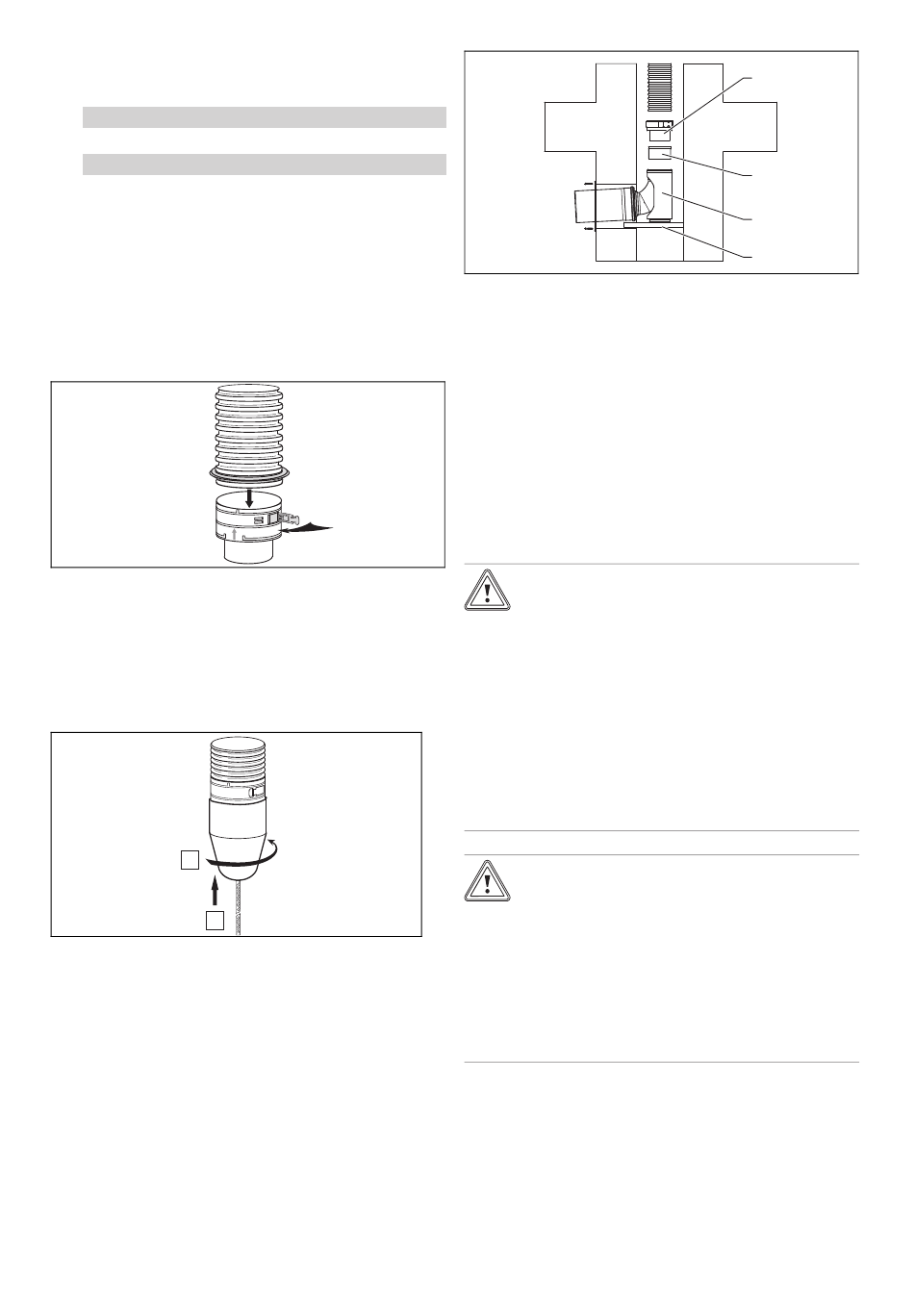

5. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
6. Schieben Sie das untere Ende der Abgasleitung bis
zum Anschlag in das Einsteckelement.
7. Befestigen Sie das Einsteckelement mit den Klickver-
schlüssen.
8. Montieren Sie die Abstandshalter (7) an der Abgaslei-
tung.
– Abstand zwischen den Abstandshaltern: ≤ 2 m
B
A
9. Befestigen Sie die Montagehilfe am Einsteckelement.
10. Führen Sie die Abgasleitung von oben in den Schacht
ein, das Seil der Montagehilfe voran. Eine Person muss
an der Mündung des Schachtes dafür sorgen, dass
die Abgasleitung stets mittig geführt wird, um mecha-
nische Beschädigungen zu vermeiden. Die zweite Per-
son nimmt das Seil der Montagehilfe vom Aufstellraum
des Produkts aus entgegen und zieht die Abgasleitung
mit der Montagehilfe durch den Schacht.
11. Wenn die flexible Abgasleitung ganz in den Schacht
eingeführt ist, dann demontieren Sie die Montagehilfe.
0020107254_03 Montageanleitung
12. Stecken Sie das Übergangsstück 100 - 110 mm (11)
Art.-Nr. 0020106393 in den Stützbogen.
–
Das dem Set Art.-Nr. 303516 beiliegende Über-
gangsstück 80 – 100 mm wird nicht benötigt.
13. Stecken Sie das Einsteckelement (10) am unteren
Ende der Abgasleitung in das Übergangsstück (11).
14. Montieren Sie den konzentrischen Schachtanschluss.
15. Montieren Sie den Schachtaufsatz auf die flexible Ab-
gasleitung DN 100. (→ Seite 26)
6.3 Schachtaufsätze montieren
6.3.1 Schachtaufsatz aus Kunststoff (PP) auf
starre Abgasleitung montieren
Vorsicht!
Risiko von Sachschäden durch Abgase
oder Schmutzpartikel!
Angesaugte Abgase oder Schmutzpartikel
können das Produkt beschädigen oder zu
Störungen führen. Wenn die Mündung der
Abgasleitung für das raumluftunabhängig be-
triebene Produkt unmittelbar an eine andere
Abgasanlage grenzt, können Abgase oder
Schmutzpartikel angesaugt werden.
▶
Erhöhen Sie die andere Abgasanlage mit
einem geeigneten Aufsatz.
Vorsicht!
Beschädigungsgefahr durch Wärmedeh-
nung!
Durch Wärmeausdehnung kann sich die Ab-
gasleitung aus Kunststoff (PP) zeitweise um
bis zu 20 cm anheben!
▶
Stellen Sie sicher, dass der notwendige
Freiraum über der Abgasleitung zur Ver-
fügung steht.
Montage 6
10
11
12
13
