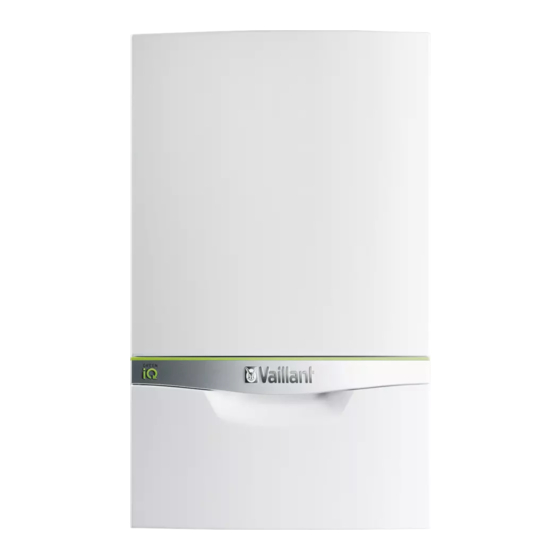

Vaillant VC 156/5-7 (N-DE) ecoTEC exclusive Installationsanleitung
Vorschau ausblenden
Andere Handbücher für VC 156/5-7 (N-DE) ecoTEC exclusive:
- Installations- und wartungsanleitung (58 Seiten) ,
- Installationsanleitung (17 Seiten) ,
- Betriebsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant VC 156/5-7 (N-DE) ecoTEC exclusive
Inhaltszusammenfassung für Vaillant VC 156/5-7 (N-DE) ecoTEC exclusive
- Seite 1 Installationsanleitung Für den Fachhandwerker Installationsanleitung Rückströmsicherung für ecoTEC exclusive Luft-Abgas-System DE, AT Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑28 10 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ............. 3 Handlungsbezogene Warnhinweise ...... 3 Bestimmungsgemäße Verwendung ...... 3 Vorschriften (Richtlinien, Gesetze, Normen) ..4 Hinweise zur Dokumentation......5 Mitgeltende Unterlagen beachten......5 Unterlagen aufbewahren ........5 Gültigkeit der Anleitung.......... 5 Installation............5 Rückströmsicherung montieren......5 Inbetriebnahme .......... -
Seite 3: Sicherheit
Flüssiggasbetrieb zugelas- Warnung! sen. Gefahr leichter Personenschäden Zugelassene Gasart für Mehrfachbelegung: Vorsicht! G20 [Erdgas E], G25 [Erdgas LL]. Risiko von Sachschäden oder Schä- den für die Umwelt Produkttyp VC 156/5-7 (N-DE) ecoTEC exclusive 0020212690_00 Rückströmsicherung für ecoTEC exclusive Installationsanleitung... -
Seite 4: Vorschriften (Richtlinien, Gesetze, Normen)
1 Sicherheit – die Einhaltung aller in den Anleitungen auf- Produkttyp geführten Inspektions- und Wartungsbedin- VC 216/5-7 (N-DE) ecoTEC exclusive gungen. VC 276/5-7 (N-DE) ecoTEC exclusive Eine andere Verwendung als die in der vor- Gültigkeit: Österreich liegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene Zulassungskategorie: II2H3P. -
Seite 5: Hinweise Zur Dokumentation
Rückströmsicherung die anderen Heiz- Diese Anleitung gilt ausschließlich für: geräte in der Mehrfachbelegung außer Betrieb. Produkt - Artikelnummer des Zubehörs VC 156/5-7 (N-DE) ecoTEC exclusive 0020213859 Schließen Sie den Gasabsperrhahn am Heizgerät. VC 216/5-7 (N-DE) ecoTEC exclusive 0020210164 Trennen Sie das Heizgerät vom Stromnetz. - Seite 6 3 Installation Lösen Sie die Schraube (2) und entfernen Sie das Luft- ansaugrohr (1). Ziehen Sie die zwei Stecker von der Gasarmatur ab. Ziehen Sie den Stecker vom Gebläse ab. Schrauben Sie die Überwurfmutter (3) der Gasleitung 10. Schrauben Sie die drei Schrauben zwischen Gemisch- rohr und Gebläseflansch heraus.
- Seite 7 Installation 3 12. Prüfen Sie, ob sich die Klappe der Rückströmsicherung manuell öffnen und schließen lässt. 14. Tauschen Sie die Dichtung (1). 13. Stecken Sie die Rückströmsicherung (1) unten in das Gemischrohr. – Stellen Sie sicher, dass die Rückströmsiche- rung unten bündig mit dem Gemischrohrflansch abschließt.
- Seite 8 3 Installation Gültigkeit: VC 156/5-7 (N-DE) ecoTEC exclusive ODER VC 156/5-7 (H-AT/CH) ecoTEC exclusive 15. Montieren Sie die Einheit aus Gebläse und Gasarmatur am Gemischrohr. – Schrauben Sie beim Montieren die drei Schrauben zwischen Gemischrohr und Gebläseflansch in der ▶...
- Seite 9 Installation 3 Gültigkeit: VC 216/5-7 (N-DE) ecoTEC exclusive Gültigkeit: VC 276/5-7 (N-DE) ecoTEC exclusive ODER VC 206/5-7 (H-AT/CH) ecoTEC exclusive ODER VC 276/5-7 (H-AT/CH) ecoTEC exclusive ▶ ▶ Montieren Sie den Luftdrucksensor (1) am neuen Luft- Montieren Sie den Luftdrucksensor (1) am neuen Luft- ansaugrohr (5).
-
Seite 10: Inbetriebnahme
4 Inbetriebnahme Inbetriebnahme Dichtheit prüfen Schalten Sie das Heizgerät aus. Heizgerät für eine Mehrfachbelegung einstellen Gefahr! Montieren Sie die Frontverkleidung des Heizgeräts. Vergiftungsgefahr Öffnen Sie den Luft-Abgas-Anschluss des Heizgeräts. Wenn die Frontverkleidung demontiert ist und – Entfernen Sie den Verschluss des Luft-Abgas-An- die anderen Heizgeräte der Mehrfachbele- schlusses (→... -
Seite 11: Kundendienst
Sie die Montage der Rückström- Der flächendeckende Werkskundendienst für ganz Öster- sicherung (→ Kapitel „Rückströmsicherung montie- reich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Werks- ren‟). kundendiensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit. - Seite 12 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑28 10 Vaillant Profi-Hotline 018 06 99 91 20 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Werkskundendienst 018 06 99 91 50 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max.
