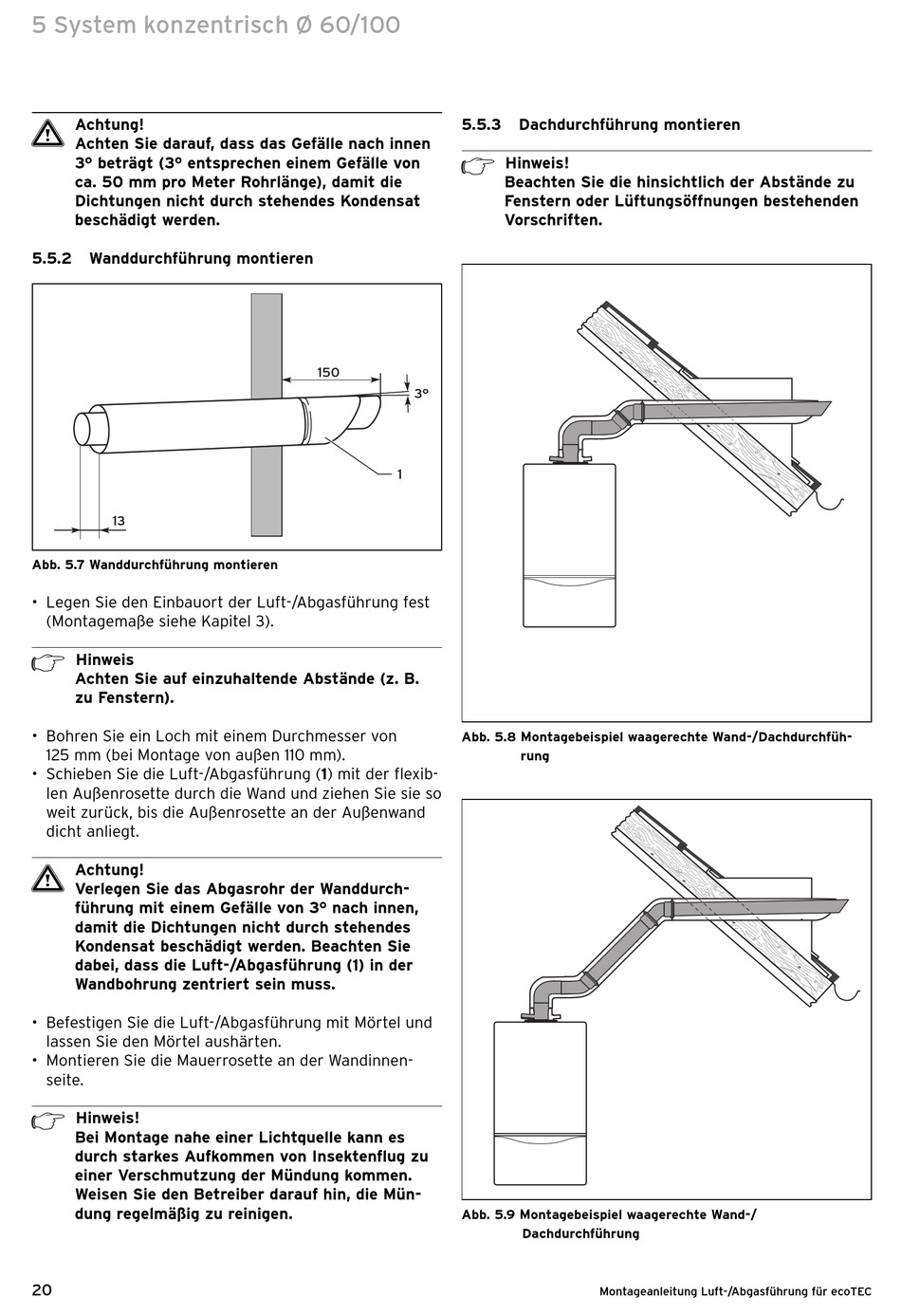

5 System konzentrisch Ø 60/100
Achtung!
a
Achten Sie darauf, dass das Gefälle nach innen
3° beträgt (3° entsprechen einem Gefälle von
ca. 50 mm pro Meter Rohrlänge), damit die
Dichtungen nicht durch stehendes Kondensat
beschädigt werden.
5.5.2 Wanddurchführung montieren
13
Abb. 5.7 Wanddurchführung montieren
• Legen Sie den Einbauort der Luft-/Abgasführung fest
(Montagemaße siehe Kapitel 3).
h Hinweis
Achten Sie auf einzuhaltende Abstände (z. B.
zu Fenstern).
• Bohren Sie ein Loch mit einem Durchmesser von
125 mm (bei Montage von außen 110 mm).
• Schieben Sie die Luft-/Abgasführung (1) mit der flexib-
len Außenrosette durch die Wand und ziehen Sie sie so
weit zurück, bis die Außenrosette an der Außenwand
dicht anliegt.
Achtung!
a
Verlegen Sie das Abgasrohr der Wanddurch-
führung mit einem Gefälle von 3° nach innen,
damit die Dichtungen nicht durch stehendes
Kondensat beschädigt werden. Beachten Sie
dabei, dass die Luft-/Abgas führung (1) in der
Wandbohrung zentriert sein muss.
• Befestigen Sie die Luft-/Abgasführung mit Mörtel und
lassen Sie den Mörtel aushärten.
• Montieren Sie die Mauerrosette an der Wandinnen-
seite.
h Hinweis!
Bei Montage nahe einer Lichtquelle kann es
durch starkes Aufkommen von Insektenflug zu
einer Verschmutzung der Mündung kommen.
Weisen Sie den Betreiber darauf hin, die Mün-
dung regelmäßig zu reinigen.
20
5.5.3
h
150
3°
1
Abb. 5.8 Montagebeispiel waagerechte Wand-/Dachdurchfüh-
Abb. 5.9 Montagebeispiel waagerechte Wand-/
Dachdurchführung montieren
Hinweis!
Beachten Sie die hinsichtlich der Abstände zu
Fenstern oder Lüftungsöffnungen bestehenden
Vorschriften.
rung
Dachdurchführung
Montageanleitung Luft-/Abgasführung für ecoTEC
