5.3

Trennvorrichtung montieren

Die Trennvorrichtung dient der einfachen Montage und
der einfachen Trennung der Luft-/Abgasführung vom
Gerät.
4 3
5

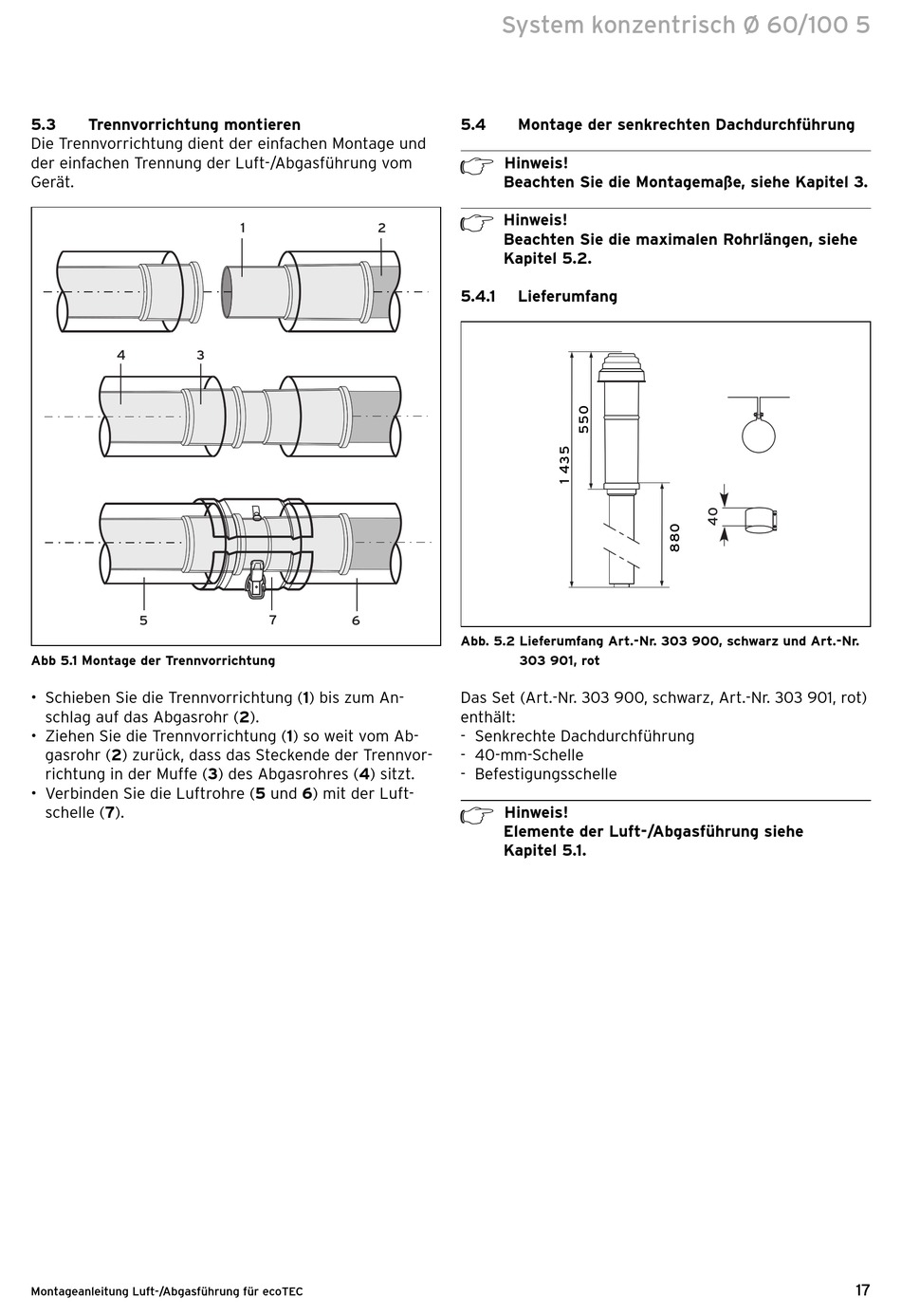

Abb 5.1 Montage der Trennvorrichtung
• Schieben Sie die Trennvorrichtung (1) bis zum An-
schlag auf das Abgasrohr (2).
• Ziehen Sie die Trennvorrichtung (1) so weit vom Ab-
gasrohr (2) zurück, dass das Steckende der Trennvor-
richtung in der Muffe (3) des Abgasrohres (4) sitzt.
• Verbinden Sie die Luftrohre (5 und 6) mit der Luft-
schelle (7).
Montageanleitung Luft-/Abgasführung für ecoTEC
1 2
7 6
System konzentrisch Ø 60/100 5
5.4 Montage der senkrechten Dachdurchführung
Hinweis!
h
Beachten Sie die Montagemaße, siehe Kapitel 3.
h Hinweis!
Beachten Sie die maximalen Rohrlängen, siehe
Kapitel 5.2.
5.4.1

Lieferumfang

Abb. 5.2 Lieferumfang Art.-Nr. 303 900, schwarz und Art.-Nr.
303 901, rot
Das Set (Art.-Nr. 303 900, schwarz, Art.-Nr. 303 901, rot)
enthält:
- Senkrechte Dachdurchführung
- 40-mm-Schelle
- Befestigungsschelle
h Hinweis!
Elemente der Luft-/Abgasführung siehe
Kapitel 5.1.
17
