24/44
Bosch Rexroth AG

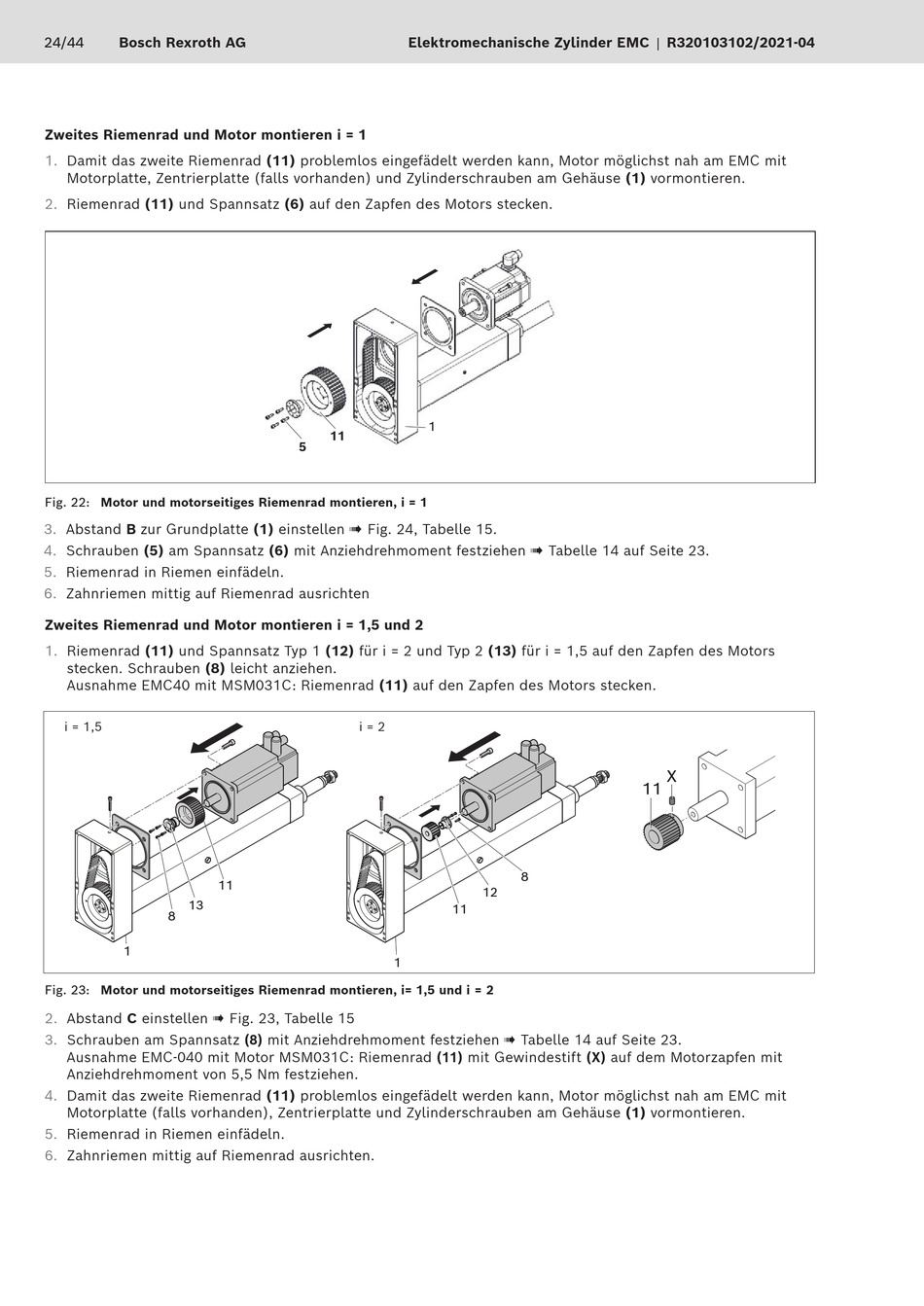

Zweites Riemenrad und Motor montieren i = 1
1.
Damit das zweite Riemenrad (11) problemlos eingefädelt werden kann, Motor möglichst nah am EMC mit
Motorplatte, Zentrierplatte (falls vorhanden) und Zylinderschrauben am Gehäuse (1) vormontieren.
2.
Riemenrad (11) und Spannsatz (6) auf den Zapfen des Motors stecken.
Fig. 22: Motor und motorseitiges Riemenrad montieren, i = 1
3.
Abstand B zur Grundplatte (1) einstellen ! Fig. 24, Tabelle 15.
4.
Schrauben (5) am Spannsatz (6) mit Anziehdrehmoment festziehen ! Tabelle 14 auf Seite 23.
5.
Riemenrad in Riemen einfädeln.
6.
Zahnriemen mittig auf Riemenrad ausrichten
Zweites Riemenrad und Motor montieren i = 1,5 und 2
1.
Riemenrad (11) und Spannsatz Typ 1 (12) für i = 2 und Typ 2 (13) für i = 1,5 auf den Zapfen des Motors
stecken. Schrauben (8) leicht anziehen.
Ausnahme EMC40 mit MSM031C: Riemenrad (11) auf den Zapfen des Motors stecken.
i = 1,5
11
13
8
1
Fig. 23: Motor und motorseitiges Riemenrad montieren, i= 1,5 und i
2.
Abstand C einstellen ! Fig. 23, Tabelle 15
3.
Schrauben am Spannsatz (8) mit Anziehdrehmoment festziehen ! Tabelle 14 auf Seite 23.
Ausnahme EMC-040 mit Motor MSM031C: Riemenrad (11) mit Gewindestift (X) auf dem Motorzapfen mit
Anziehdrehmoment von 5,5 Nm festziehen.
4.
Damit das zweite Riemenrad (11) problemlos eingefädelt werden kann, Motor möglichst nah am EMC mit
Motorplatte (falls vorhanden), Zentrierplatte und Zylinderschrauben am Gehäuse (1) vormontieren.
5.
Riemenrad in Riemen einfädeln.
6.
Zahnriemen mittig auf Riemenrad ausrichten.
Elektromechanische Zylinder EMC | R320103102/2021-04
1
11
5
i = 2
11
1
11
8
12
=
2
X
