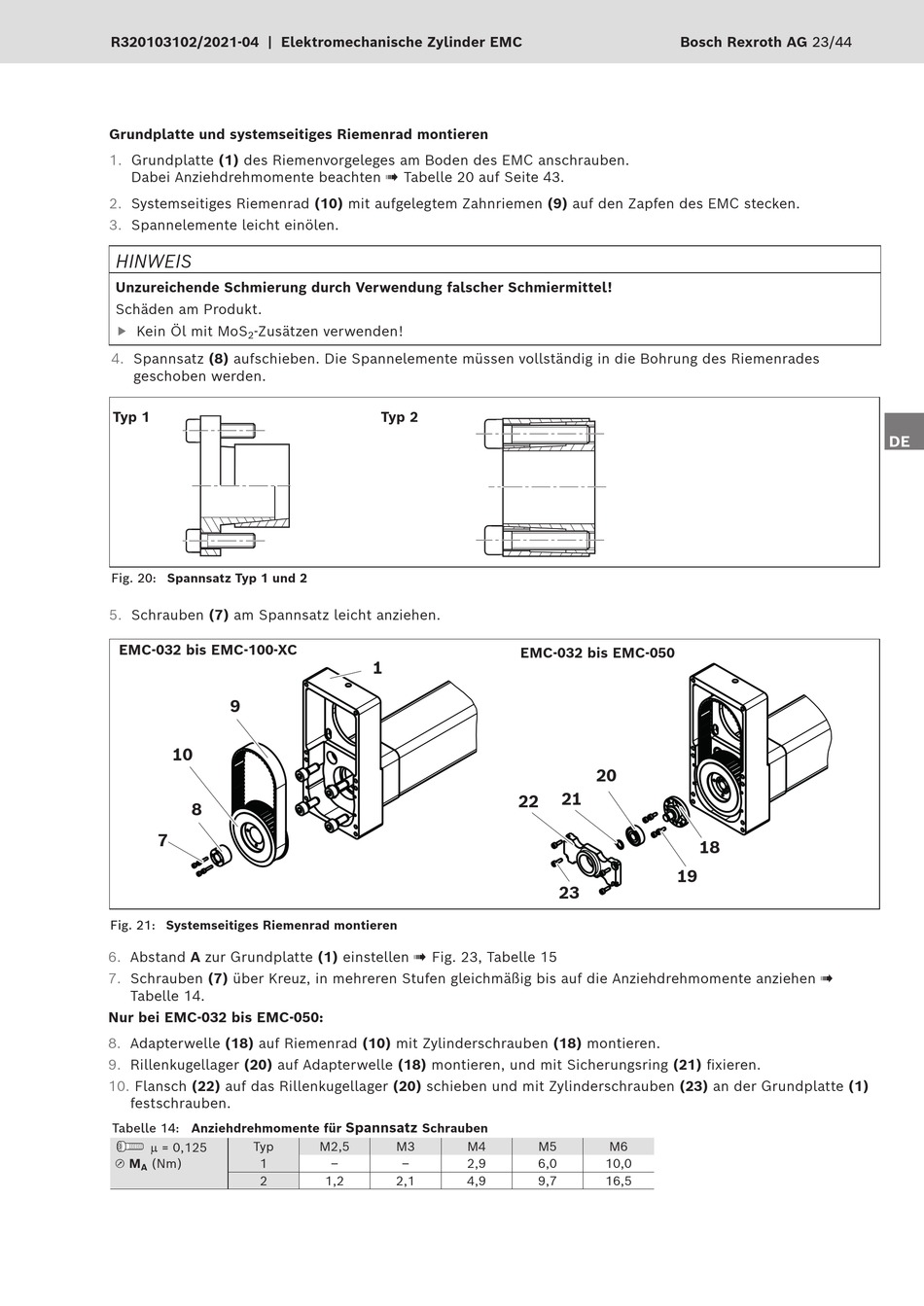

Grundplatte und systemseitiges Riemenrad montieren
1.
Grundplatte (1) des Riemenvorgeleges am Boden des EMC anschrauben.
Dabei Anziehdrehmomente beachten ! Tabelle 20 auf Seite 43.
2.
Systemseitiges Riemenrad (10) mit aufgelegtem Zahnriemen (9) auf den Zapfen des EMC stecken.
3.
Spannelemente leicht einölen.
HINWEIS
Unzureichende Schmierung durch Verwendung falscher Schmiermittel!
Schäden am Produkt.
Kein Öl mit MoS
-Zusätzen verwenden!
f
2
4.
Spannsatz (8) aufschieben. Die Spannelemente müssen vollständig in die Bohrung des Riemenrades
geschoben werden.
Typ 1
Fig. 20: Spannsatz Typ 1 und 2
5.
Schrauben (7) am Spannsatz leicht anziehen.
EMC-032 bis EMC-100-XC
9
10
8
7
Fig. 21: Systemseitiges Riemenrad montieren
6.
Abstand A zur Grundplatte (1) einstellen ! Fig. 23, Tabelle 15
7.
Schrauben (7) über Kreuz, in mehreren Stufen gleichmäßig bis auf die Anziehdrehmomente anziehen !
Tabelle 14.
Nur bei EMC-032 bis EMC-050:
8.
Adapterwelle (18) auf Riemenrad (10) mit Zylinderschrauben (18) montieren.
9.
Rillenkugellager (20) auf Adapterwelle (18) montieren, und mit Sicherungsring (21) fixieren.
10.
Flansch (22) auf das Rillenkugellager (20) schieben und mit Zylinderschrauben (23) an der Grundplatte (1)
festschrauben.
Tabelle 14: Anziehdrehmomente für
Typ
m = 0,125
u M
(Nm)
1
A
2
Typ 2
1
Spannsatz
Schrauben
M2,5
M3
M4
–
–
2,9
1,2
2,1
4,9
Bosch Rexroth AG 23/44
EMC-032 bis EMC-050
20
21
22
19
23
M5
M6
6,0
10,0
9,7
16,5
