MONTAGE
Die folgenden Zeichnungen dienen nur als Beispiel, da der Raum für die Befestigung des Antriebs und der Zusatzgeräte je nach deren Platzbedarf

unterschiedlich ausfällt. Der Monteur wählt die beste Lösung.
Wir beziehen uns auf die Montage von Getriebemotor und Antriebsarmen auf der linken Seite und Öffnung nach Innen.
Die Montage des Getriebemotors und der Antriebsarme auf der rechten Seite erfolgt symmetrisch.

Die Öffnung nach Außen wird in einem eigenen Kapitel behandelt: MONTAGE UND ANSCHLÜSSE FÜR NACH AUSSEN ÖFFNENDES TOR.


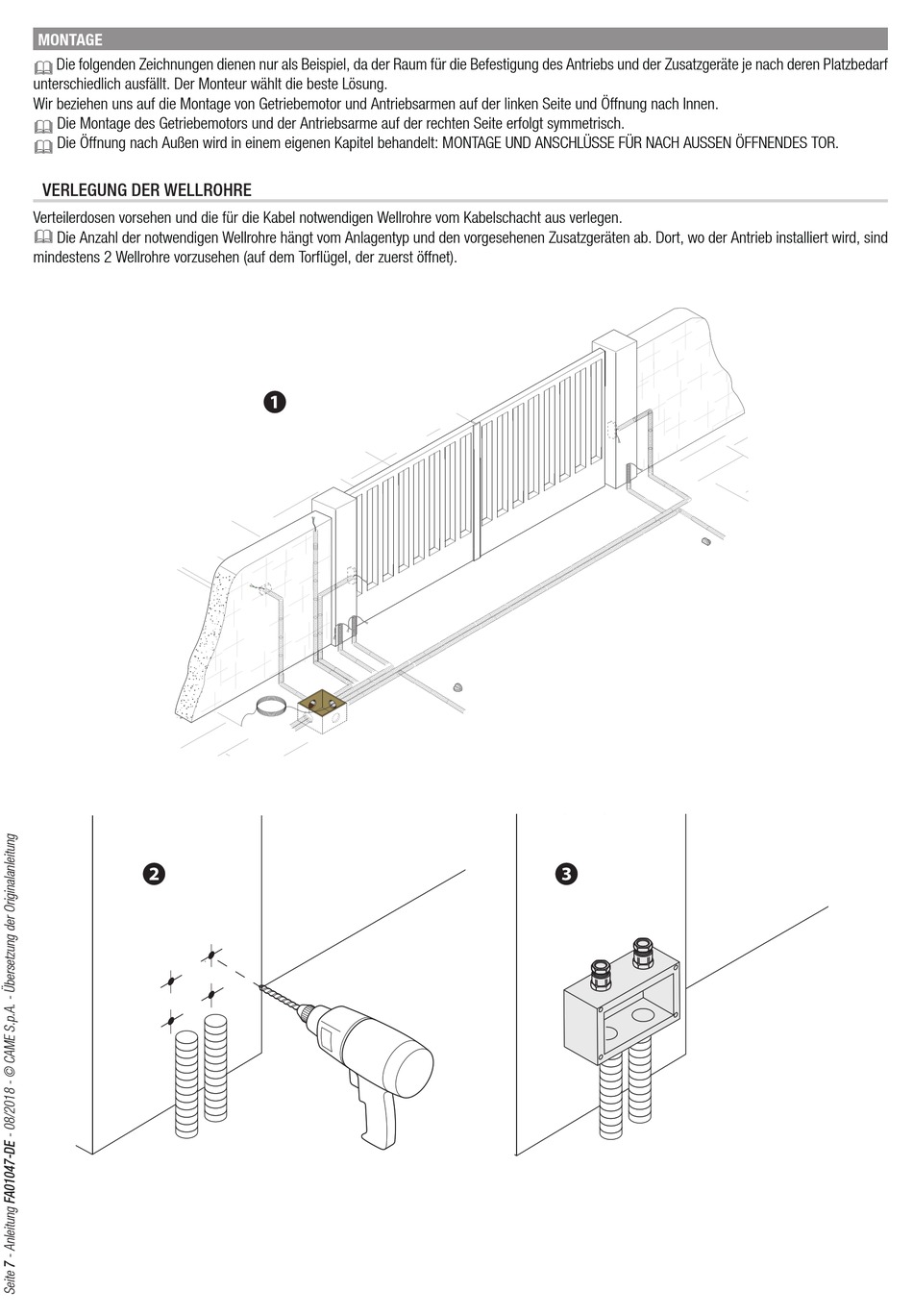

VERLEGUNG DER WELLROHRE

Verteilerdosen vorsehen und die für die Kabel notwendigen Wellrohre vom Kabelschacht aus verlegen.
Die Anzahl der notwendigen Wellrohre hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab. Dort, wo der Antrieb installiert wird, sind

mindestens 2 Wellrohre vorzusehen (auf dem Torflügel, der zuerst öffnet).
