MONTAGE
⚠ Die folgenden Abbildungen dienen nur als Beispiel, der für die Befestigung des Antriebs und der Zusatzgeräte nötige Raum hängt von deren Bemaßung ab.
Der Monteur wählt die geeignetste Lösung.

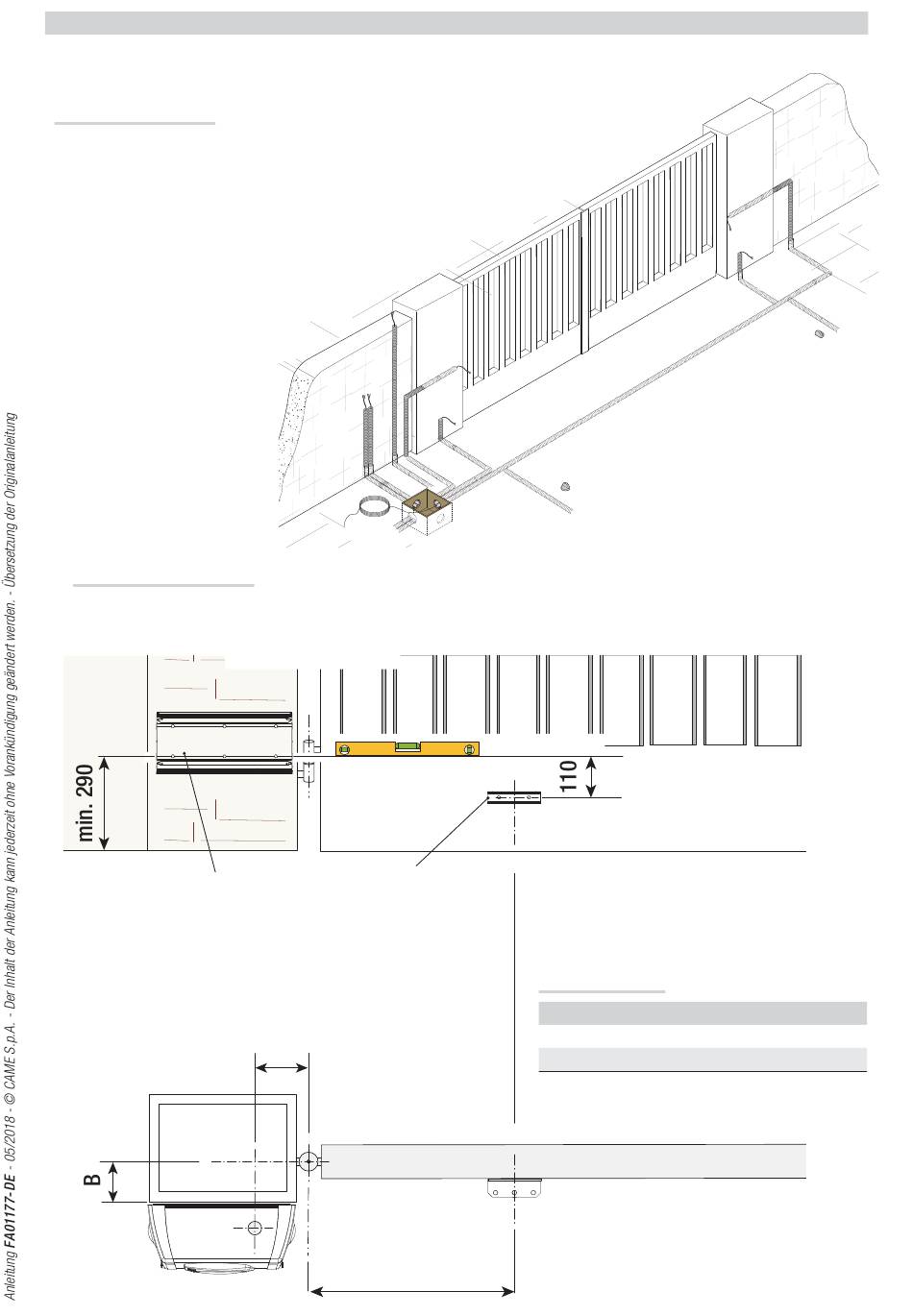

Verlegung der Kabelrohre

Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen.
N.B.: die Anzahl der notwendigen Rohre hängt von der Anlage und den vorgesehenen Zusatzgeräten ab.

Befestigung der Halterungen

Anmerkung: die Darstellungen beziehen sich auf einen links montierten Antrieb. Die Montage des rechten Antriebs erfolgt symmetrisch.
Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des Pfeilerbeschlags berechnen, dabei die in den Abbildungen
und in der Tabelle aufgeführten Maße einhalten.
Pfeilerbeschlag
Torbeschlag
A
450
Montagemaße (mm)
Öff nungswinkel (°)
90°
120°
A B
150 0 ÷ 380
200 0
