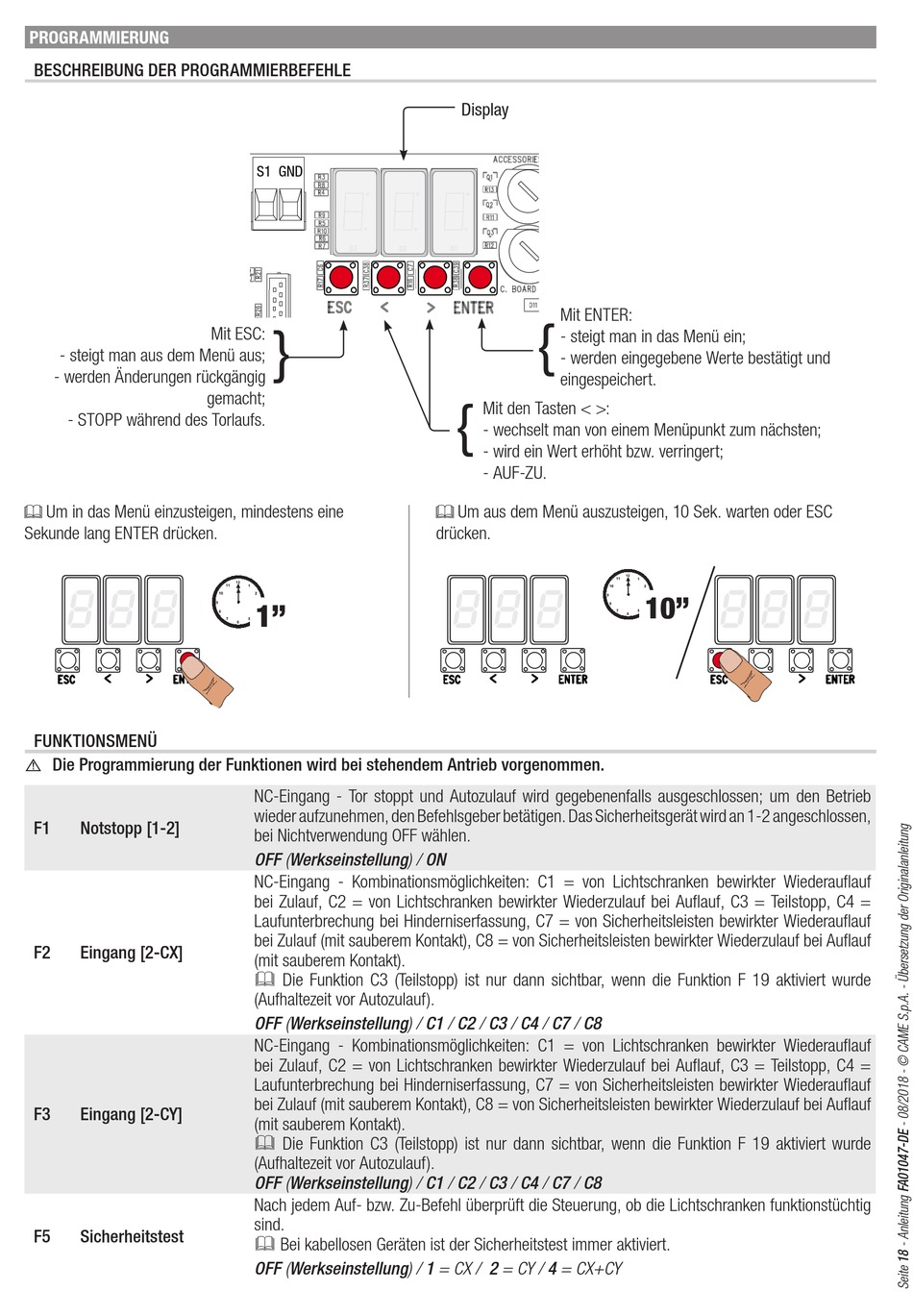

PROGRAMMIERUNG
BESCHREIBUNG DER PROGRAMMIERBEFEHLE
A B GND
- steigt man aus dem Menü aus;
- werden Änderungen rückgängig
- STOPP während des Torlaufs.
Um in das Menü einzusteigen, mindestens eine
Sekunde lang ENTER drücken.
8 8 8
FUNKTIONSMENÜ
⚠ Die Programmierung der Funktionen wird bei stehendem Antrieb vorgenommen.
F1 Notstopp [1-2]
F2 Eingang [2-CX]
F3 Eingang [2-CY]
F5 Sicherheitstest
A B S1 GND
{
Mit ESC:
gemacht;
1"
NC-Eingang - Tor stoppt und Autozulauf wird gegebenenfalls ausgeschlossen; um den Betrieb
wieder aufzunehmen, den Befehlsgeber betätigen. Das Sicherheitsgerät wird an 1-2 angeschlossen,
bei Nichtverwendung OFF wählen.
OFF (Werkseinstellung) / ON
NC-Eingang - Kombinationsmöglichkeiten: C1 = von Lichtschranken bewirkter Wiederauflauf
bei Zulauf, C2 = von Lichtschranken bewirkter Wiederzulauf bei Auflauf, C3 = Teilstopp, C4 =
Laufunterbrechung bei Hinderniserfassung, C7 = von Sicherheitsleisten bewirkter Wiederauflauf
bei Zulauf (mit sauberem Kontakt), C8 = von Sicherheitsleisten bewirkter Wiederzulauf bei Auflauf
(mit sauberem Kontakt).
 Die Funktion C3 (Teilstopp) ist nur dann sichtbar, wenn die Funktion F 19 aktiviert wurde
(Aufhaltezeit vor Autozulauf).
OFF (Werkseinstellung) / C1 / C2 / C3 / C4 / C7 / C8
NC-Eingang - Kombinationsmöglichkeiten: C1 = von Lichtschranken bewirkter Wiederauflauf
bei Zulauf, C2 = von Lichtschranken bewirkter Wiederzulauf bei Auflauf, C3 = Teilstopp, C4 =
Laufunterbrechung bei Hinderniserfassung, C7 = von Sicherheitsleisten bewirkter Wiederauflauf
bei Zulauf (mit sauberem Kontakt), C8 = von Sicherheitsleisten bewirkter Wiederzulauf bei Auflauf
(mit sauberem Kontakt).
 Die Funktion C3 (Teilstopp) ist nur dann sichtbar, wenn die Funktion F 19 aktiviert wurde
(Aufhaltezeit vor Autozulauf).
OFF (Werkseinstellung) / C1 / C2 / C3 / C4 / C7 / C8
Nach jedem Auf- bzw. Zu-Befehl überprüft die Steuerung, ob die Lichtschranken funktionstüchtig
sind.
 Bei kabellosen Geräten ist der Sicherheitstest immer aktiviert.
OFF (Werkseinstellung) / 1 = CX / 2 = CY / 4 = CX+CY
Display
24V 0 THERMAL
Mit ENTER:
{
- steigt man in das Menü ein;
- werden eingegebene Werte bestätigt und
eingespeichert.
{
Mit den Tasten < >:
- wechselt man von einem Menüpunkt zum nächsten;
- wird ein Wert erhöht bzw. verringert;
- AUF-ZU.
Um aus dem Menü auszusteigen, 10 Sek. warten oder ESC
drücken.
8 8 8 8 8 8
10"
