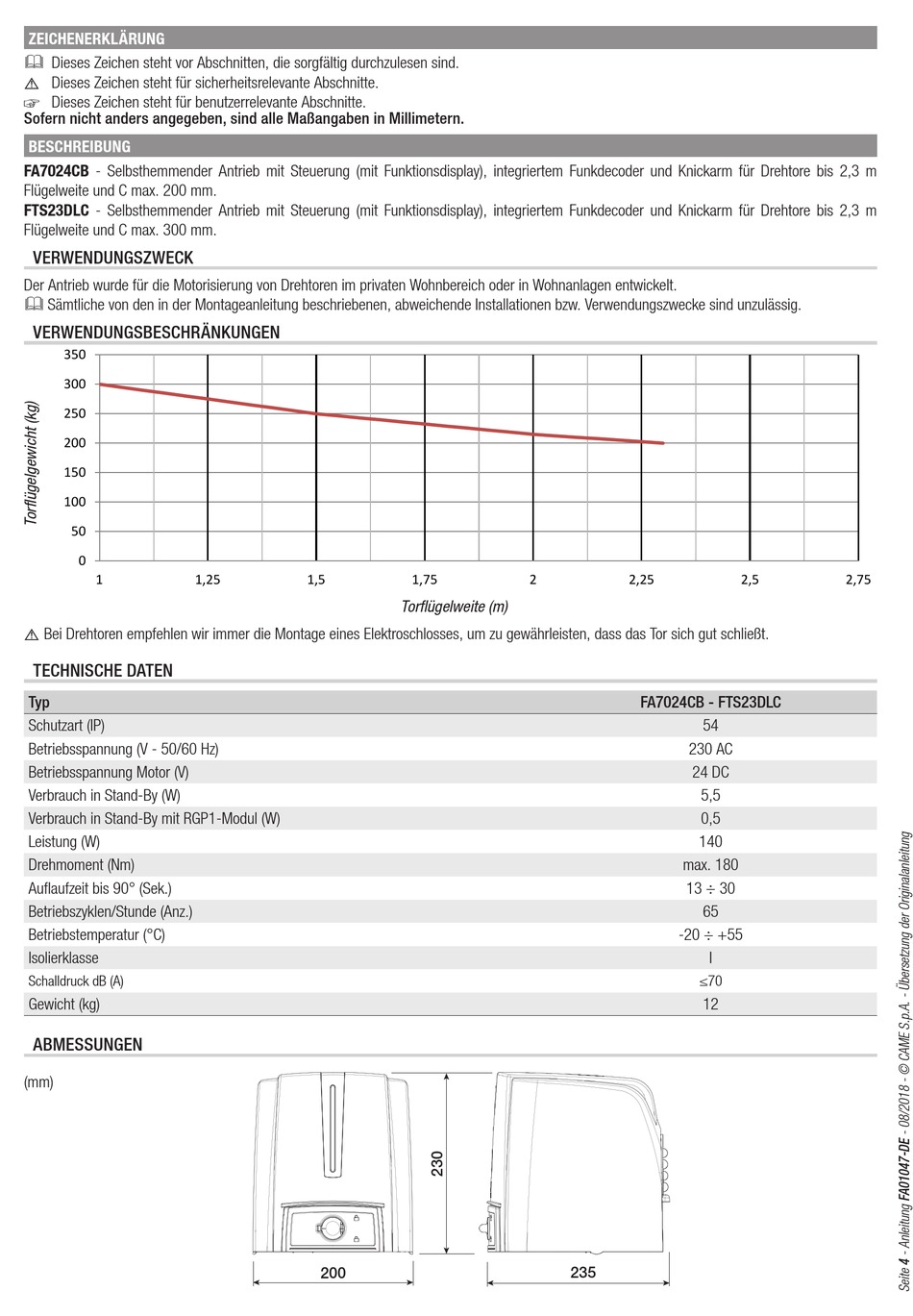

ZEICHENERKLÄRUNG
Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
⚠ Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
☞ Dieses Zeichen steht für benutzerrelevante Abschnitte.
Sofern nicht anders angegeben, sind alle Maßangaben in Millimetern.
BESCHREIBUNG
FA7024CB - Selbsthemmender Antrieb mit Steuerung (mit Funktionsdisplay), integriertem Funkdecoder und Knickarm für Drehtore bis 2,3 m
Flügelweite und C max. 200 mm.
FTS23DLC - Selbsthemmender Antrieb mit Steuerung (mit Funktionsdisplay), integriertem Funkdecoder und Knickarm für Drehtore bis 2,3 m
Flügelweite und C max. 300 mm.
VERWENDUNGSZWECK
Der Antrieb wurde für die Motorisierung von Drehtoren im privaten Wohnbereich oder in Wohnanlagen entwickelt.
Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.
VERWENDUNGSBESCHRÄNKUNGEN
350
300
250
200
150
100
50
0
1
1,25
⚠ Bei Drehtoren empfehlen wir immer die Montage eines Elektroschlosses, um zu gewährleisten, dass das Tor sich gut schließt.
TECHNISCHE DATEN
Typ
Schutzart (IP)
Betriebsspannung (V - 50/60 Hz)
Betriebsspannung Motor (V)
Verbrauch in Stand-By (W)
Verbrauch in Stand-By mit RGP1-Modul (W)
Leistung (W)
Drehmoment (Nm)
Auflaufzeit bis 90° (Sek.)
Betriebszyklen/Stunde (Anz.)
Betriebstemperatur (°C)
Isolierklasse
Schalldruck dB (A)
Gewicht (kg)
ABMESSUNGEN
(mm)
1,5
1,75
Torflügelweite (m)
200
2
2,25
FA7024CB - FTS23DLC
230 AC
24 DC
5,5
0,5
140
max. 180
13 ÷ 30
-20 ÷ +55
≤70
235
2,5
2,75
54
65
I
12
