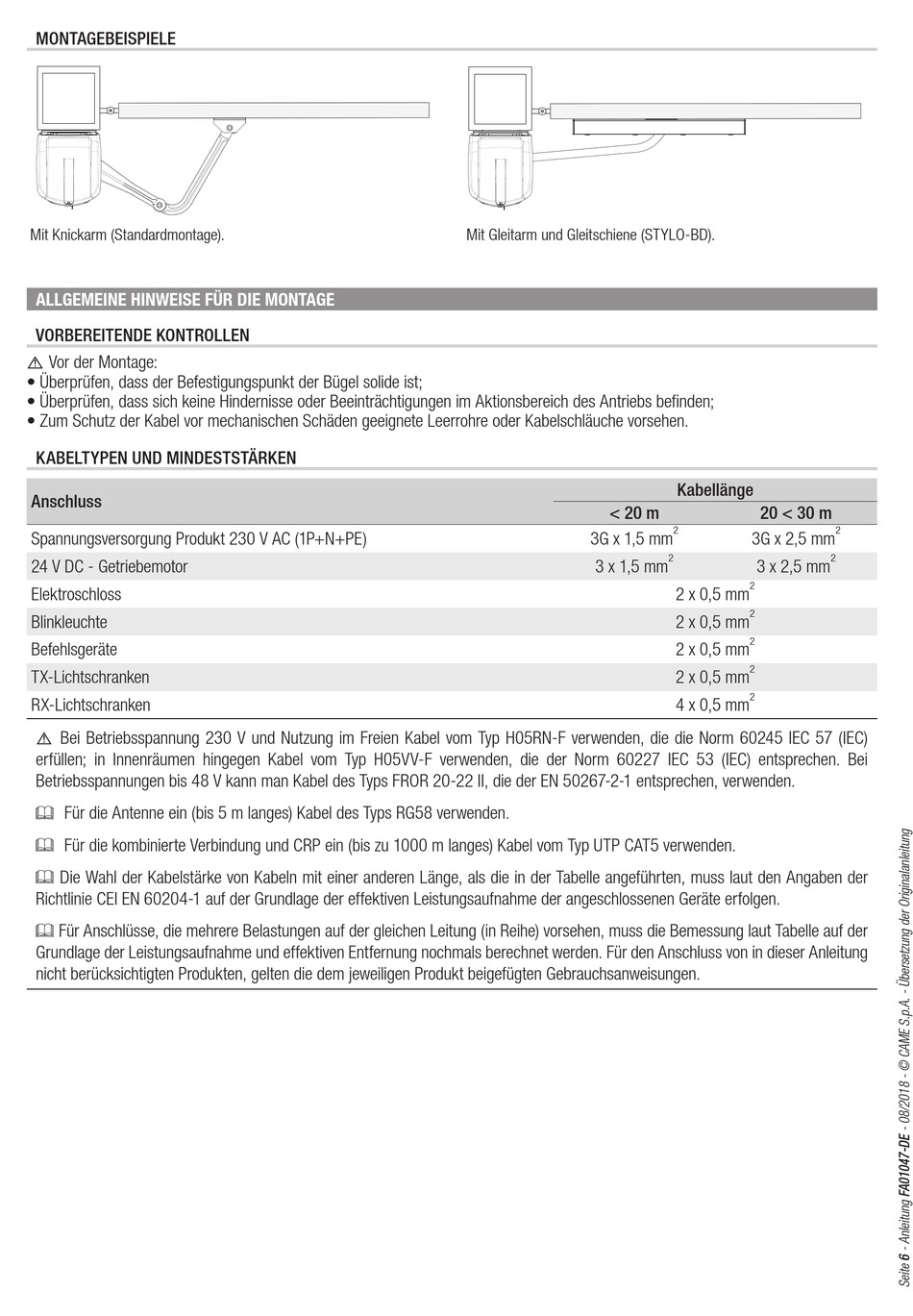

MONTAGEBEISPIELE
Mit Knickarm (Standardmontage).
ALLGEMEINE HINWEISE FÜR DIE MONTAGE
VORBEREITENDE KONTROLLEN
⚠ Vor der Montage:
• Überprüfen, dass der Befestigungspunkt der Bügel solide ist;
• Überprüfen, dass sich keine Hindernisse oder Beeinträchtigungen im Aktionsbereich des Antriebs befinden;
• Zum Schutz der Kabel vor mechanischen Schäden geeignete Leerrohre oder Kabelschläuche vorsehen.
KABELTYPEN UND MINDESTSTÄRKEN
Anschluss
Spannungsversorgung Produkt 230 V AC (1P+N+PE)
24 V DC - Getriebemotor
Elektroschloss
Blinkleuchte
Befehlsgeräte
TX-Lichtschranken
RX-Lichtschranken
⚠ Bei Betriebsspannung 230 V und Nutzung im Freien Kabel vom Typ H05RN-F verwenden, die die Norm 60245 IEC 57 (IEC)
erfüllen; in Innenräumen hingegen Kabel vom Typ H05VV-F verwenden, die der Norm 60227 IEC 53 (IEC) entsprechen. Bei
Betriebsspannungen bis 48 V kann man Kabel des Typs FROR 20-22 II, die der EN 50267-2-1 entsprechen, verwenden.
Für die Antenne ein (bis 5 m langes) Kabel des Typs RG58 verwenden.
Für die kombinierte Verbindung und CRP ein (bis zu 1000 m langes) Kabel vom Typ UTP CAT5 verwenden.
Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben der
Richtlinie CEI EN 60204-1 auf der Grundlage der effektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (in Reihe) vorsehen, muss die Bemessung laut Tabelle auf der
Grundlage der Leistungsaufnahme und effektiven Entfernung nochmals berechnet werden. Für den Anschluss von in dieser Anleitung
nicht berücksichtigten Produkten, gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Mit Gleitarm und Gleitschiene (STYLO-BD).
< 20 m
3G x 1,5 mm
3 x 1,5 mm
Kabellänge
20 < 30 m
2
2
3G x 2,5 mm
2
2
3 x 2,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
4 x 0,5 mm
