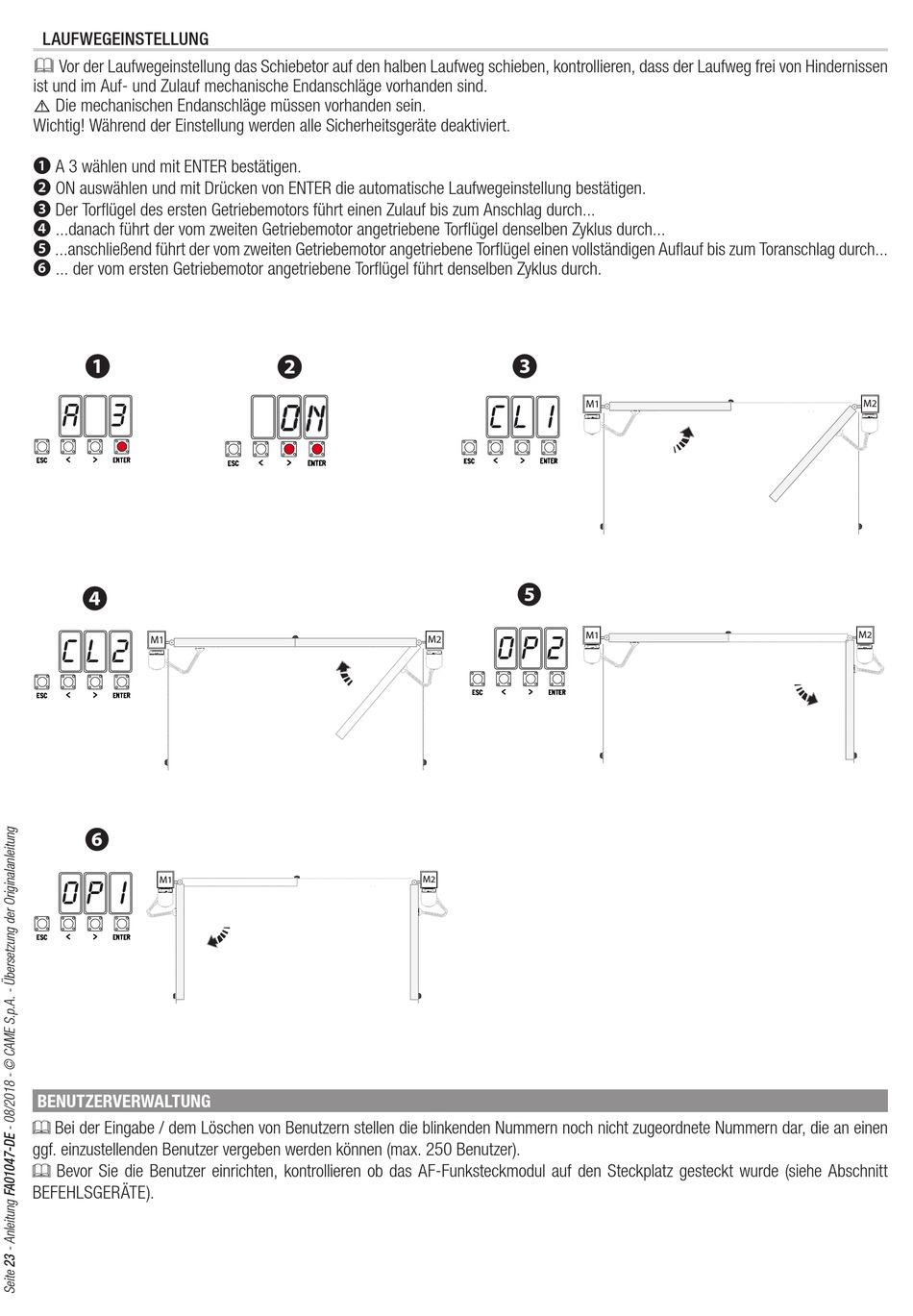

LAUFWEGEINSTELLUNG
Vor der Laufwegeinstellung das Schiebetor auf den halben Laufweg schieben, kontrollieren, dass der Laufweg frei von Hindernissen
ist und im Auf- und Zulauf mechanische Endanschläge vorhanden sind.
⚠ Die mechanischen Endanschläge müssen vorhanden sein.
Wichtig! Während der Einstellung werden alle Sicherheitsgeräte deaktiviert.
❶ A 3 wählen und mit ENTER bestätigen.
❷ ON auswählen und mit Drücken von ENTER die automatische Laufwegeinstellung bestätigen.
❸ Der Torflügel des ersten Getriebemotors führt einen Zulauf bis zum Anschlag durch...
❹ ...danach führt der vom zweiten Getriebemotor angetriebene Torflügel denselben Zyklus durch...
❺ ...anschließend führt der vom zweiten Getriebemotor angetriebene Torflügel einen vollständigen Auflauf bis zum Toranschlag durch...
❻ ... der vom ersten Getriebemotor angetriebene Torflügel führt denselben Zyklus durch.
a
3
c l 2
M1
M1
o p i
BENUTZERVERWALTUNG
Bei der Eingabe / dem Löschen von Benutzern stellen die blinkenden Nummern noch nicht zugeordnete Nummern dar, die an einen
ggf. einzustellenden Benutzer vergeben werden können (max. 250 Benutzer).
Bevor Sie die Benutzer einrichten, kontrollieren ob das AF-Funksteckmodul auf den Steckplatz gesteckt wurde (siehe Abschnitt
BEFEHLSGERÄTE).
M1
C l i
M1
o p 2
M2
M2
M2
M2
