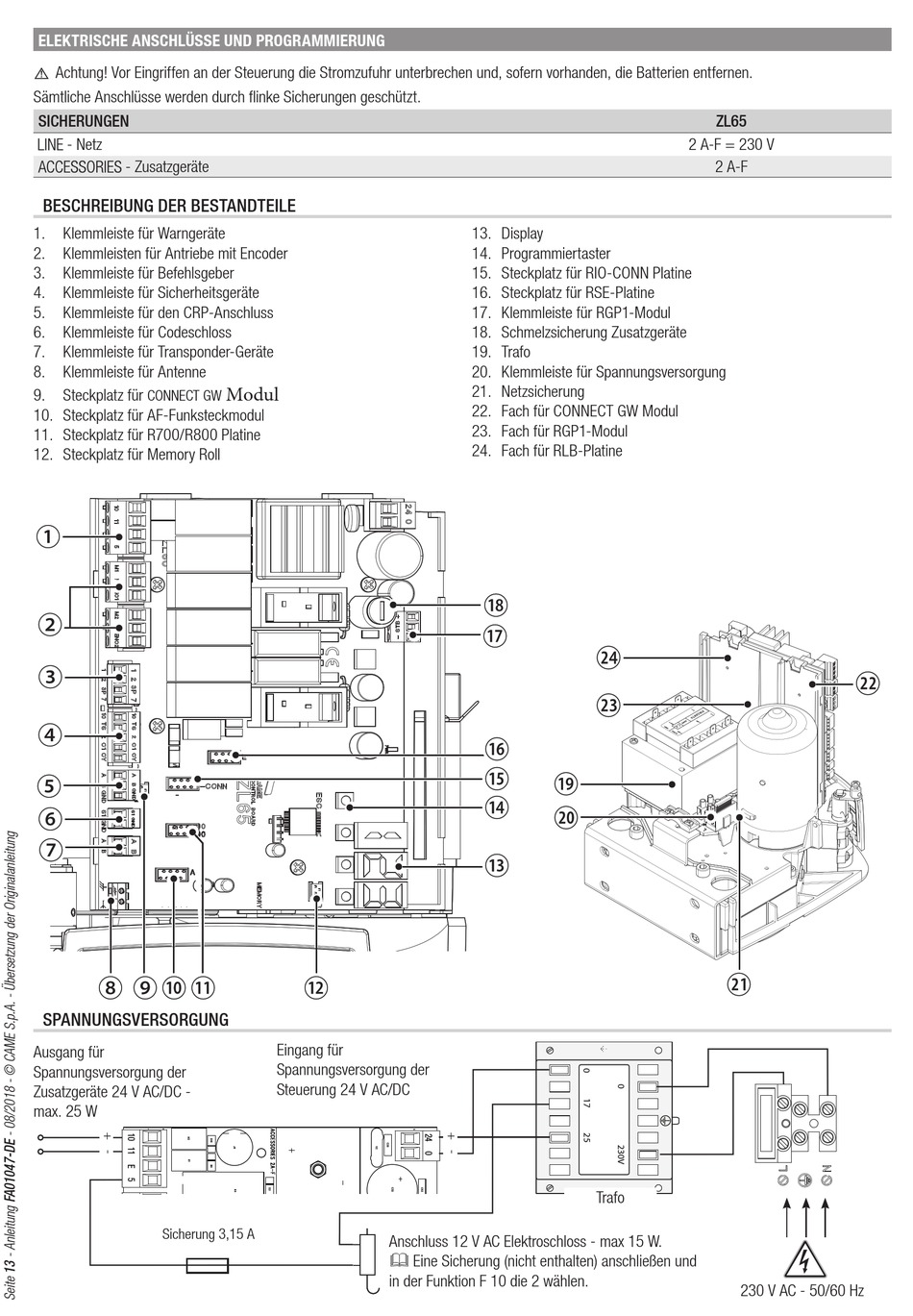

ELEKTRISCHE ANSCHLÜSSE UND PROGRAMMIERUNG
⚠ Achtung! Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und, sofern vorhanden, die Batterien entfernen.
Sämtliche Anschlüsse werden durch flinke Sicherungen geschützt.
SICHERUNGEN
- Netz
- Zusatzgeräte
BESCHREIBUNG DER BESTANDTEILE
1.
Klemmleiste für Warngeräte
2.
Klemmleisten für Antriebe mit Encoder
3.
Klemmleiste für Befehlsgeber
4.
Klemmleiste für Sicherheitsgeräte
5.
Klemmleiste für den CRP-Anschluss
6.
Klemmleiste für Codeschloss
7.
Klemmleiste für Transponder-Geräte
8.
Klemmleiste für Antenne
9.
Steckplatz für
CONNECT GW
10. Steckplatz für AF-Funksteckmodul
11. Steckplatz für R700/R800 Platine
12. Steckplatz für Memory Roll
SPANNUNGSVERSORGUNG
Ausgang für
Spannungsversorgung der
Zusatzgeräte 24 V AC/DC -
max. 25 W
Sicherung 3,15 A
Modul
Eingang für
Spannungsversorgung der
Steuerung 24 V AC/DC
Anschluss 12 V AC Elektroschloss - max 15 W.
Eine Sicherung (nicht enthalten) anschließen und
in der Funktion F 10 die 2 wählen.
13. Display
14. Programmiertaster
15. Steckplatz für RIO-CONN Platine
16. Steckplatz für RSE-Platine
17. Klemmleiste für RGP1-Modul
18. Schmelzsicherung Zusatzgeräte
19. Trafo
20. Klemmleiste für Spannungsversorgung
21. Netzsicherung
22. Fach für CONNECT GW Modul
23. Fach für RGP1-Modul
24. Fach für RLB-Platine
Trafo
ZL65
2 A-F = 230 V
2 A-F
230 V AC - 50/60 Hz
