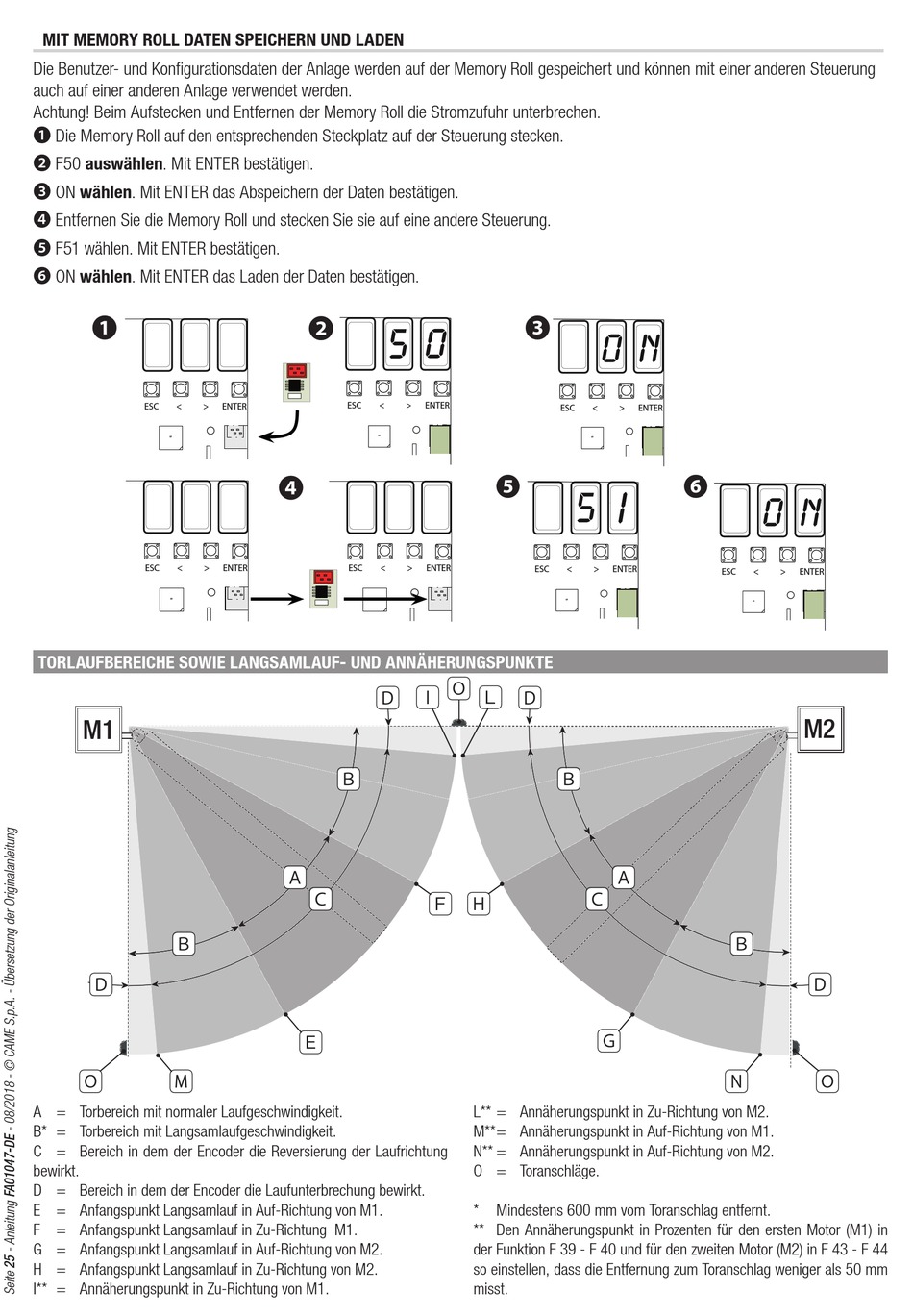

MIT MEMORY ROLL DATEN SPEICHERN UND LADEN
Die Benutzer- und Konfigurationsdaten der Anlage werden auf der Memory Roll gespeichert und können mit einer anderen Steuerung
auch auf einer anderen Anlage verwendet werden.
Achtung! Beim Aufstecken und Entfernen der Memory Roll die Stromzufuhr unterbrechen.
❶ Die Memory Roll auf den entsprechenden Steckplatz auf der Steuerung stecken.
❷ F50 auswählen. Mit ENTER bestätigen.
❸ ON wählen. Mit ENTER das Abspeichern der Daten bestätigen.
❹ Entfernen Sie die Memory Roll und stecken Sie sie auf eine andere Steuerung.
❺ F51 wählen. Mit ENTER bestätigen.
❻ ON wählen. Mit ENTER das Laden der Daten bestätigen.
ESC
<
>
ESC
<
>
TORLAUFBEREICHE SOWIE LANGSAMLAUF- UND ANNÄHERUNGSPUNKTE
M1
B
D
O
M
A = Torbereich mit normaler Laufgeschwindigkeit.
B* = Torbereich mit Langsamlaufgeschwindigkeit.
C = Bereich in dem der Encoder die Reversierung der Laufrichtung
bewirkt.
D = Bereich in dem der Encoder die Laufunterbrechung bewirkt.
E = Anfangspunkt Langsamlauf in Auf-Richtung von M1.
F = Anfangspunkt Langsamlauf in Zu-Richtung M1.
G = Anfangspunkt Langsamlauf in Auf-Richtung von M2.
H = Anfangspunkt Langsamlauf in Zu-Richtung von M2.
I** = Annäherungspunkt in Zu-Richtung von M1.
ESC
<
ENTER
ENTER
ESC
<
D
B
A
C
E
>
ENTER
ESC
>
ENTER
ESC
<
O
I
L
D
B
F H
L** = Annäherungspunkt in Zu-Richtung von M2.
M** = Annäherungspunkt in Auf-Richtung von M1.
N** = Annäherungspunkt in Auf-Richtung von M2.
O = Toranschläge.
*
Mindestens 600 mm vom Toranschlag entfernt.
** Den Annäherungspunkt in Prozenten für den ersten Motor (M1) in
der Funktion F 39 - F 40 und für den zweiten Motor (M2) in F 43 - F 44
so einstellen, dass die Entfernung zum Toranschlag weniger als 50 mm
misst.
<
>
ENTER
>
ENTER
ESC
<
A
C
B
G
N
>
ENTER
M2
D
O
