7.8 Maschinenoberteil einsetzen

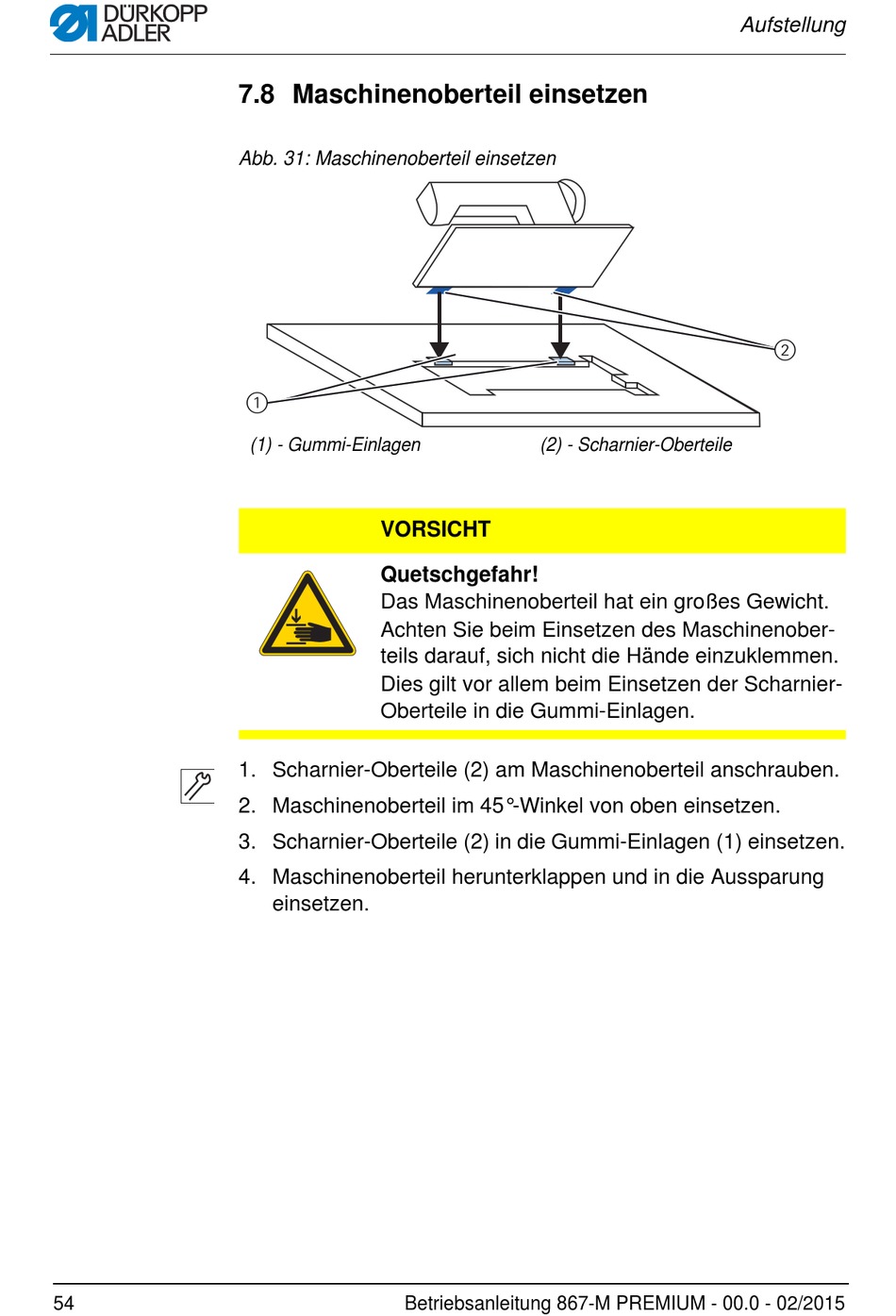

Abb. 31: Maschinenoberteil einsetzen
1
(1) - Gummi-Einlagen
VORSICHT
Quetschgefahr!
Das Maschinenoberteil hat ein großes Gewicht.
Achten Sie beim Einsetzen des Maschinenober-
teils darauf, sich nicht die Hände einzuklemmen.
Dies gilt vor allem beim Einsetzen der Scharnier-
Oberteile in die Gummi-Einlagen.
1. Scharnier-Oberteile (2) am Maschinenoberteil anschrauben.
2. Maschinenoberteil im 45°-Winkel von oben einsetzen.
3. Scharnier-Oberteile (2) in die Gummi-Einlagen (1) einsetzen.
4. Maschinenoberteil herunterklappen und in die Aussparung
einsetzen.
Betriebsanleitung 867-M PREMIUM - 00.0 - 02/2015
(2) - Scharnier-Oberteile
