Bedienung
Betriebsanleitung 867-M PREMIUM - 00.0 - 02/2015
Nadel wechseln

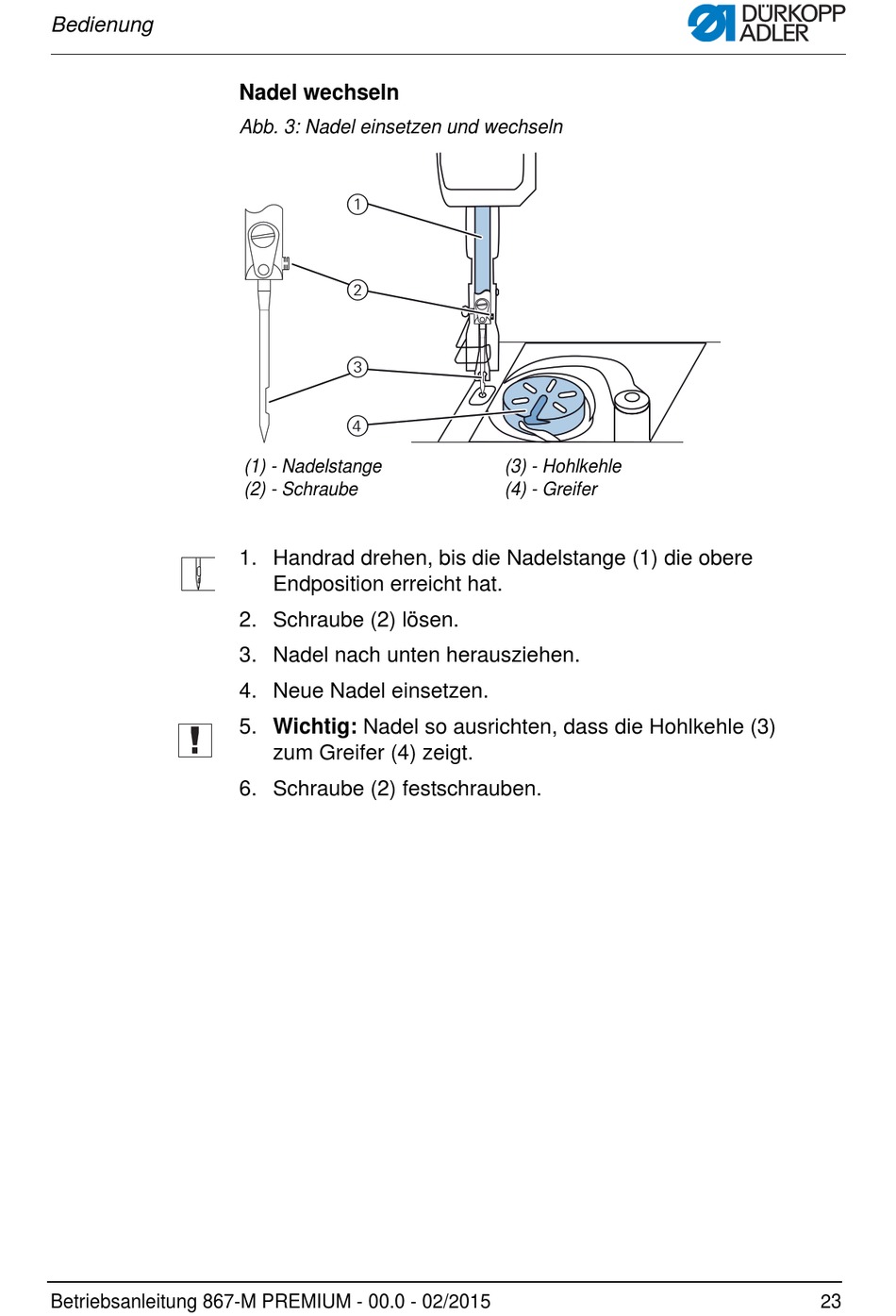

Abb. 3: Nadel einsetzen und wechseln
1
2
3
4
(1) - Nadelstange
(2) - Schraube
1. Handrad drehen, bis die Nadelstange (1) die obere
Endposition erreicht hat.
2. Schraube (2) lösen.
3. Nadel nach unten herausziehen.
4. Neue Nadel einsetzen.
5. Wichtig: Nadel so ausrichten, dass die Hohlkehle (3)
zum Greifer (4) zeigt.
6. Schraube (2) festschrauben.
(3) - Hohlkehle
(4) - Greifer
23
