Betriebsanleitung 867-M PREMIUM - 00.0 - 02/2015

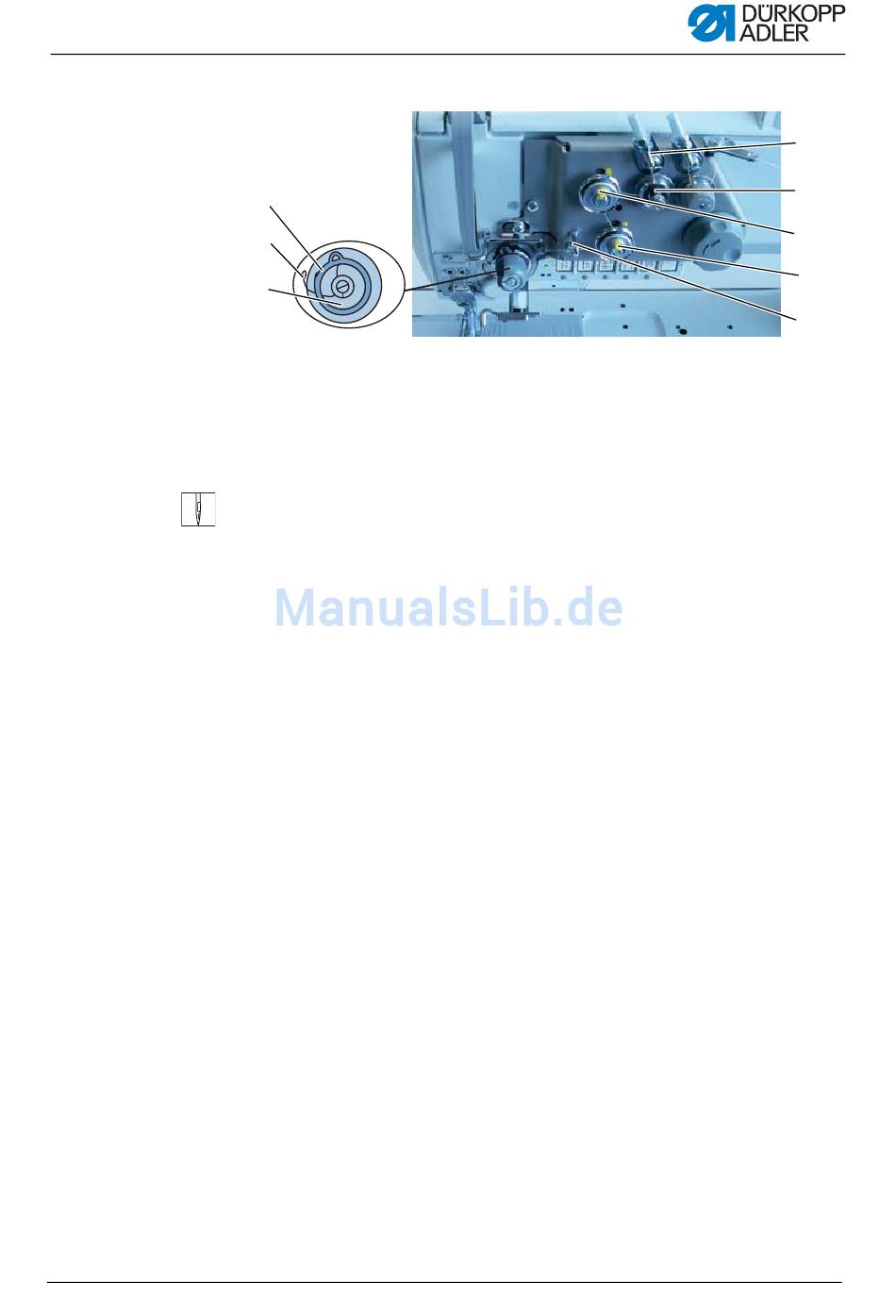

Abb. 5: Einfädelschema Nadelfaden - Teil 1
①
②
③
(1) - Anzugshebel
(2) - Federspitze
(3) - Fadenanzugsfeder
(4) - Umlenkbolzen
4. Faden aus der Fadenführung (8) im Uhrzeigersinn um die
Vorspannung (7) führen.
5. Faden gegen den Uhrzeigersinn um die Spannung 1 (6) führen.
6. Faden im Uhrzeigersinn um die Spannung 2 (5) führen.
7. Faden unter dem Umlenkbolzen (4) zur Fadenanzugsfeder
führen.
8. Mit dem Faden den Anzugshebel (1) anheben.
9. Faden unter die Federspitze (2) ziehen.
(5) - Spannung 2
(6) - Spannung 1
(7) - Vorspannung
(8) - Fadenführung
⑧
⑦
⑥
⑤
④
25
