Betriebsanleitung 867-M PREMIUM - 00.0 - 02/2015
Nählicht-Transformator anschließen

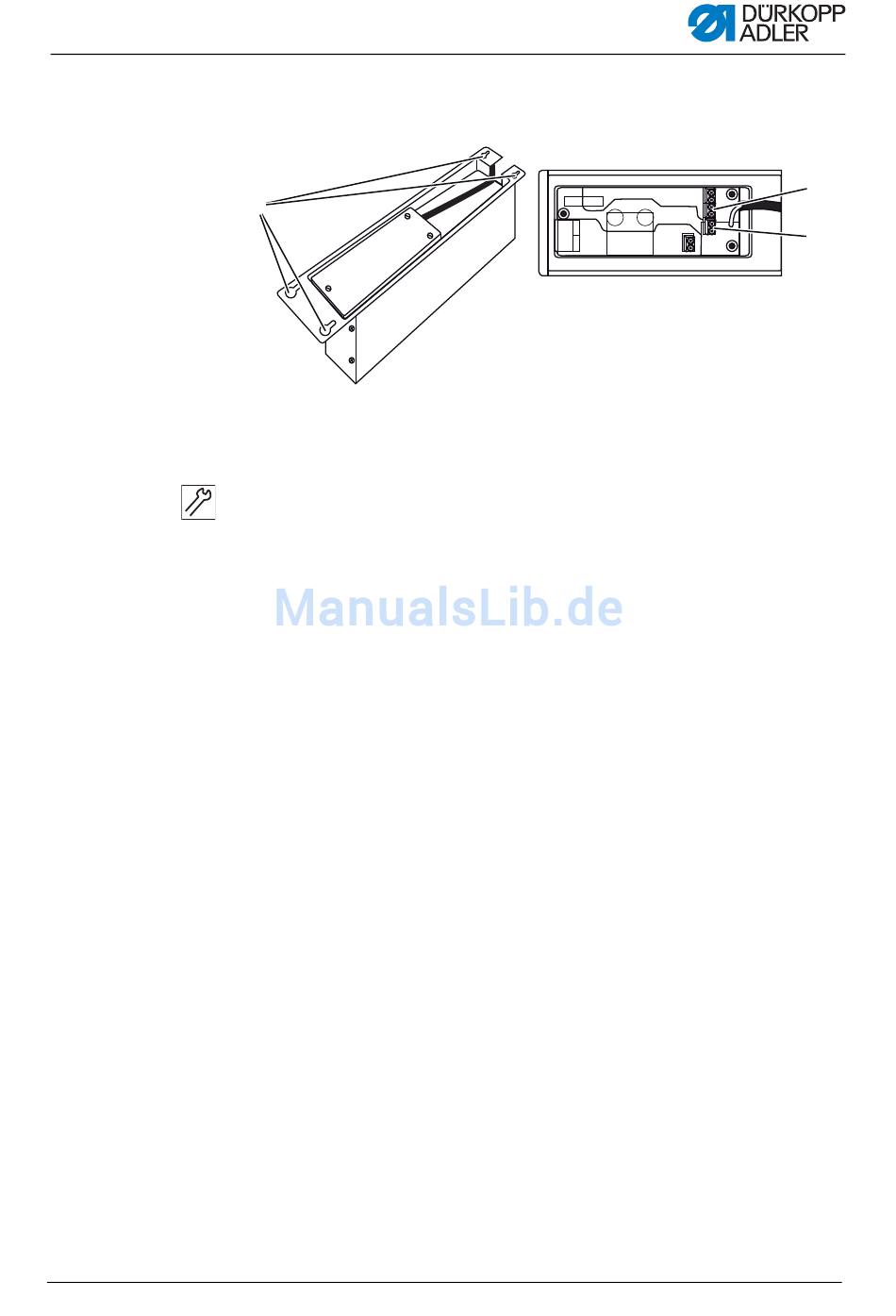

Abb. 36: Nählichttransformator anschließen
1
2
2
(1) - Schraub-Halter
(2) - Adapterdeckel-Schrauben
1. Schraub-Halter (4) der Steuerung so weit lösen, dass sich die
Steuerung abziehen lässt.
2. Steuerung abnehmen.
3. Adapterdeckel-Schrauben (3) lösen.
4. Zuleitung anschließen:
• für zusätzlich zu montierende Nähleuchten an
den X3-Anschluss (1)
• für integrierte LED-Nähleuchten an
den 24V/X5-Anschluss (2)
(3) - 24V/X5-Anschluss
(4) - X3-Anschluss
4
3
59
