42

5.12 Tastenblock am Maschinenarm

Je nach Ausstattung befindet sich am Maschinenarm ein
Tastenblock zum schnellen Aufrufen verschiedener Funktionen.

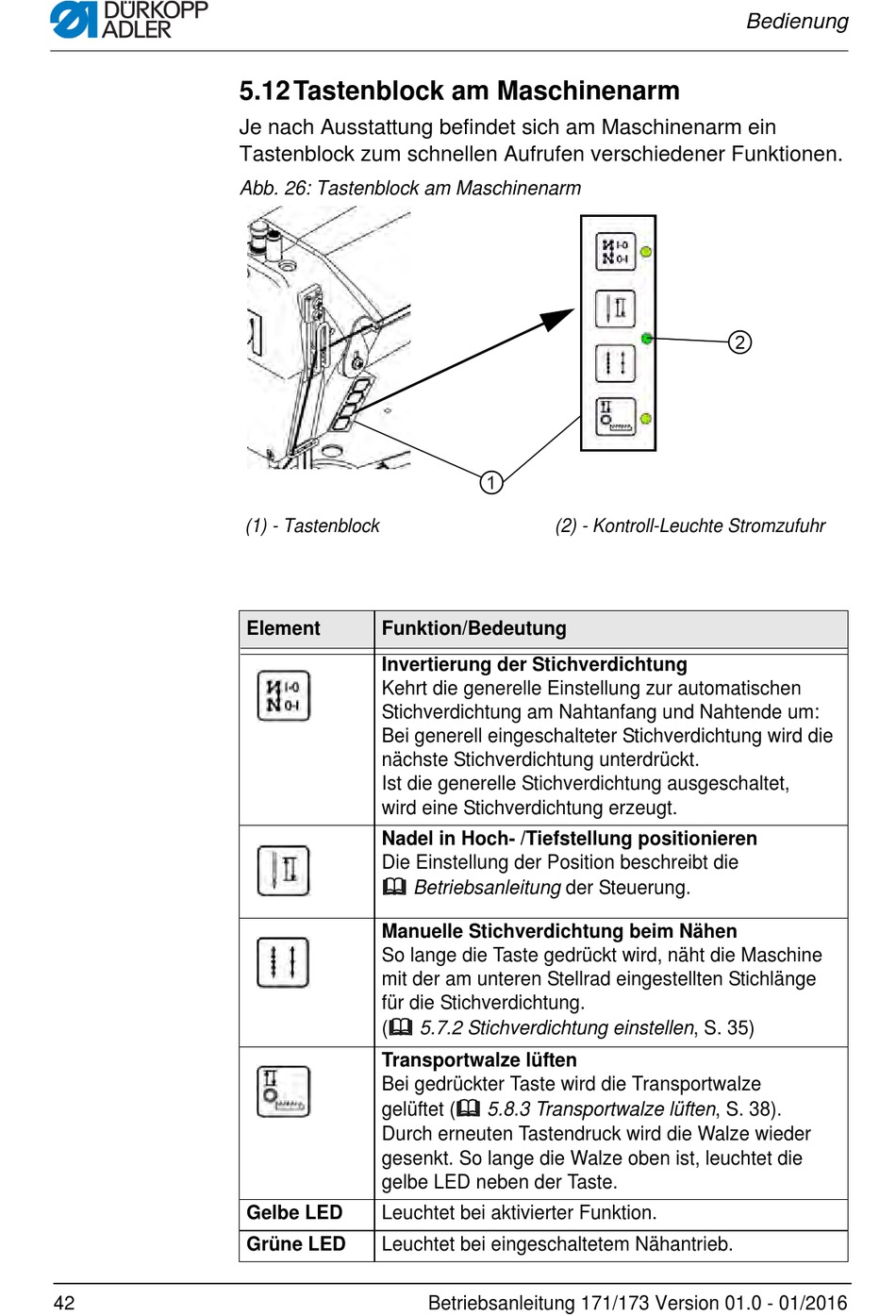

Abb. 26: Tastenblock am Maschinenarm
(1) - Tastenblock
Element Funktion/Bedeutung
Invertierung der Stichverdichtung
Kehrt die generelle Einstellung zur automatischen
Stichverdichtung am Nahtanfang und Nahtende um:
Bei generell eingeschalteter Stichverdichtung wird die
nächste Stichverdichtung unterdrückt.
Ist die generelle Stichverdichtung ausgeschaltet,
wird eine Stichverdichtung erzeugt.
Nadel in Hoch- /Tiefstellung positionieren
Die Einstellung der Position beschreibt die

Manuelle Stichverdichtung beim Nähen
So lange die Taste gedrückt wird, näht die Maschine
mit der am unteren Stellrad eingestellten Stichlänge
für die Stichverdichtung.

(
Transportwalze lüften
Bei gedrückter Taste wird die Transportwalze
gelüftet (
Durch erneuten Tastendruck wird die Walze wieder
gesenkt. So lange die Walze oben ist, leuchtet die
gelbe LED neben der Taste.
Gelbe LED Leuchtet bei aktivierter Funktion.
Grüne LED Leuchtet bei eingeschaltetem Nähantrieb.
①
(2) - Kontroll-Leuchte Stromzufuhr
Betriebsanleitung der Steuerung.
5.7.2 Stichverdichtung einstellen, S. 35)

5.8.3 Transportwalze lüften, S. 38).
Betriebsanleitung 171/173 Version 01.0 - 01/2016
Bedienung
②
