Greifer-Schmierung
Kontrollieren Sie den Ölstand für die Greifer-Schmierung
ca. 1-mal wöchentlich.

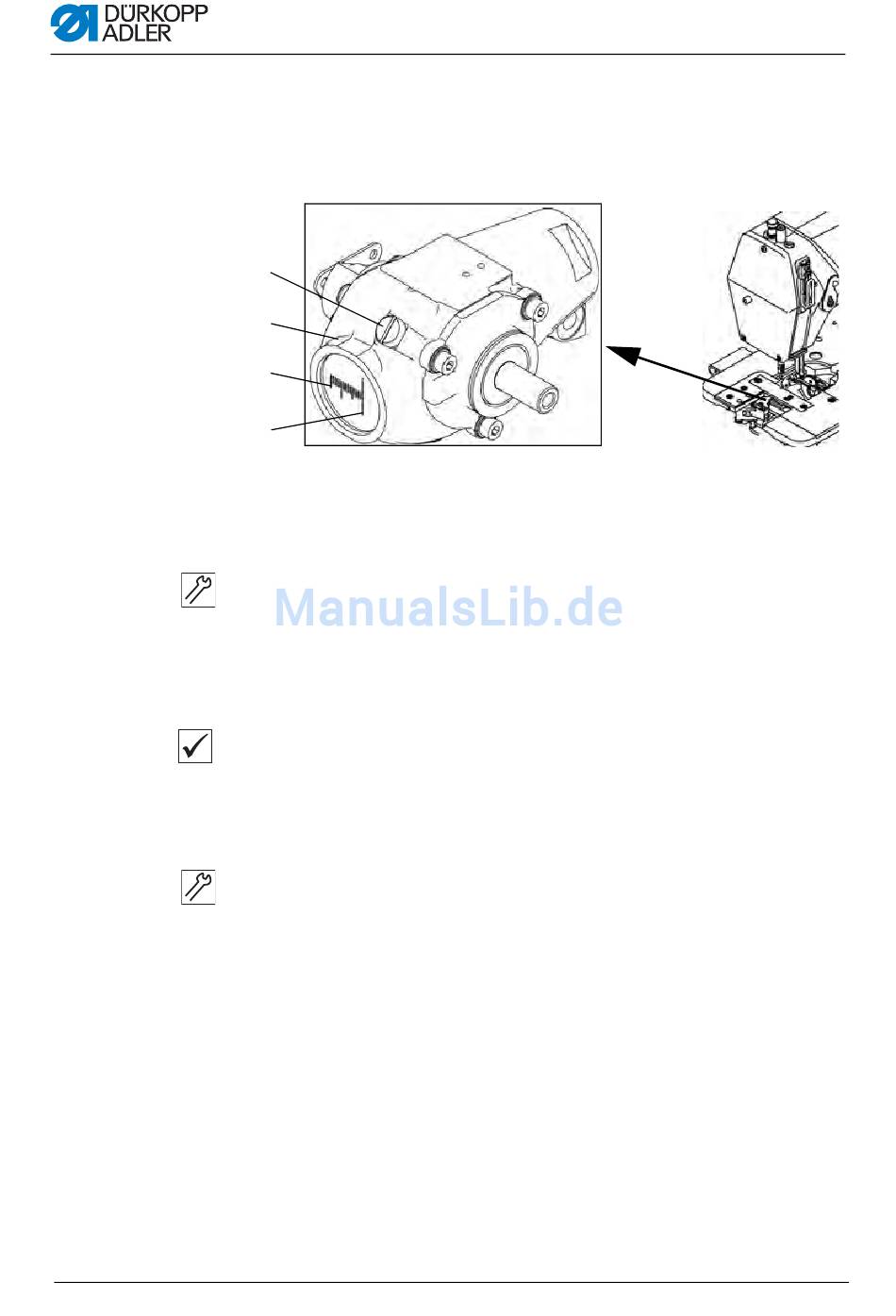

Abb. 31: Greifer-Schmierung
①
②
③
④
(1) - Verschluss-Schraube
(2) - Öl-Vorratsbehälter
Ölstand kontrollieren
1. Nähmaschine am Hauptschalter ausschalten.
2. Maschinen-Oberteil um 90° nach hinten kippen.
3. Öl-Menge im Öl-Vorratsbehälter (2) prüfen.
Richtige Einstellung
Der Ölstand darf bei halb nach hinten gekipptem Maschinen-
Oberteil nicht unter die Minimalstand-Markierung (4) absinken.
Öl nachfüllen
1. Nähmaschine am Hauptschalter ausschalten.
2. Maschinen-Oberteil um 90° nach hinten kippen.
3. Verschluss-Schraube (1) an der Nachfüll-Öffnung lösen.
4. Öl höchstens bis zur Maximalstand-Markierung (3) eingießen.
5. Verschluss-Schraube (1) festschrauben.
6. Maschinen-Oberteil wieder aufrichten.
7. Nähmaschine am Hauptschalter einschalten.
(3) - Maximalstand-Markierung
(4) - Minimalstand-Markierung
