Bedienung
Betriebsanleitung 171/173 Version 01.0 - 01/2016
5.7 Stichlänge/Untertransport einstellen
Untertransport und Stichlänge sind aufeinander abgestimmt.
Beim Einstellen der Stichlänge an den Stellrädern an der
Maschinensäule wird die Länge des Untertransports automatisch
angepasst.
5.7.1 Stichlänge einstellen
Die Stichlänge ist durch Drehen des Stellrads (2) stufenlos
zwischen 1 und 4 mm verstellbar. Die Justiermarke (1) links
neben dem Rad zeigt an, welche Stichlänge eingestellt ist.

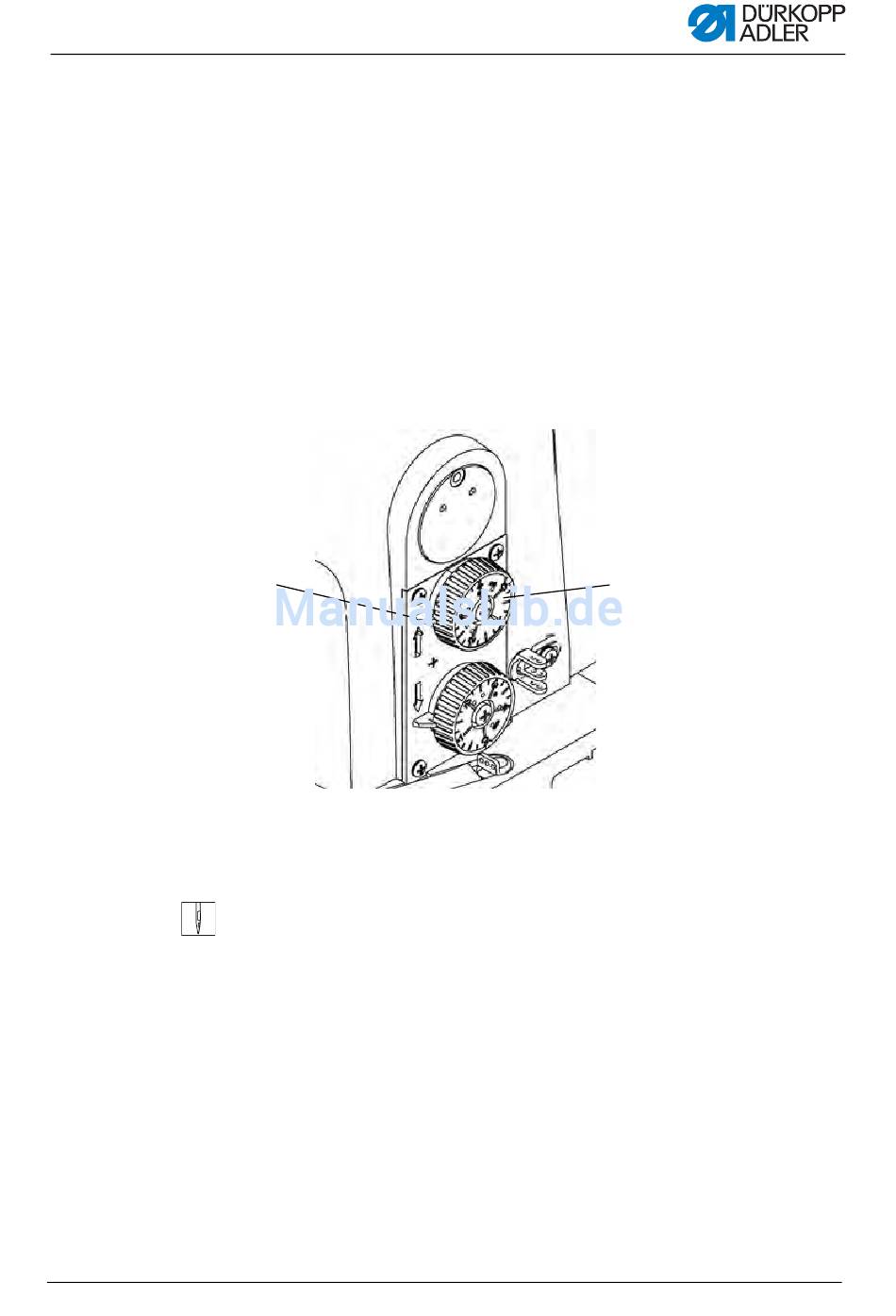

Abb. 17: Untertransport/Stichlänge einstellen
①
(1) - Justiermarke
Stichlänge einstellen
1. Stellrad (2) drehen:
• Größere Stichlänge:
Stellrad gegen den Uhrzeigersinn drehen.
• Kleinere Stichlänge:
Stellrad im Uhrzeigersinn drehen.
②
(2) - Stichlängen-Stellrad
